Установка
17
Два ипД

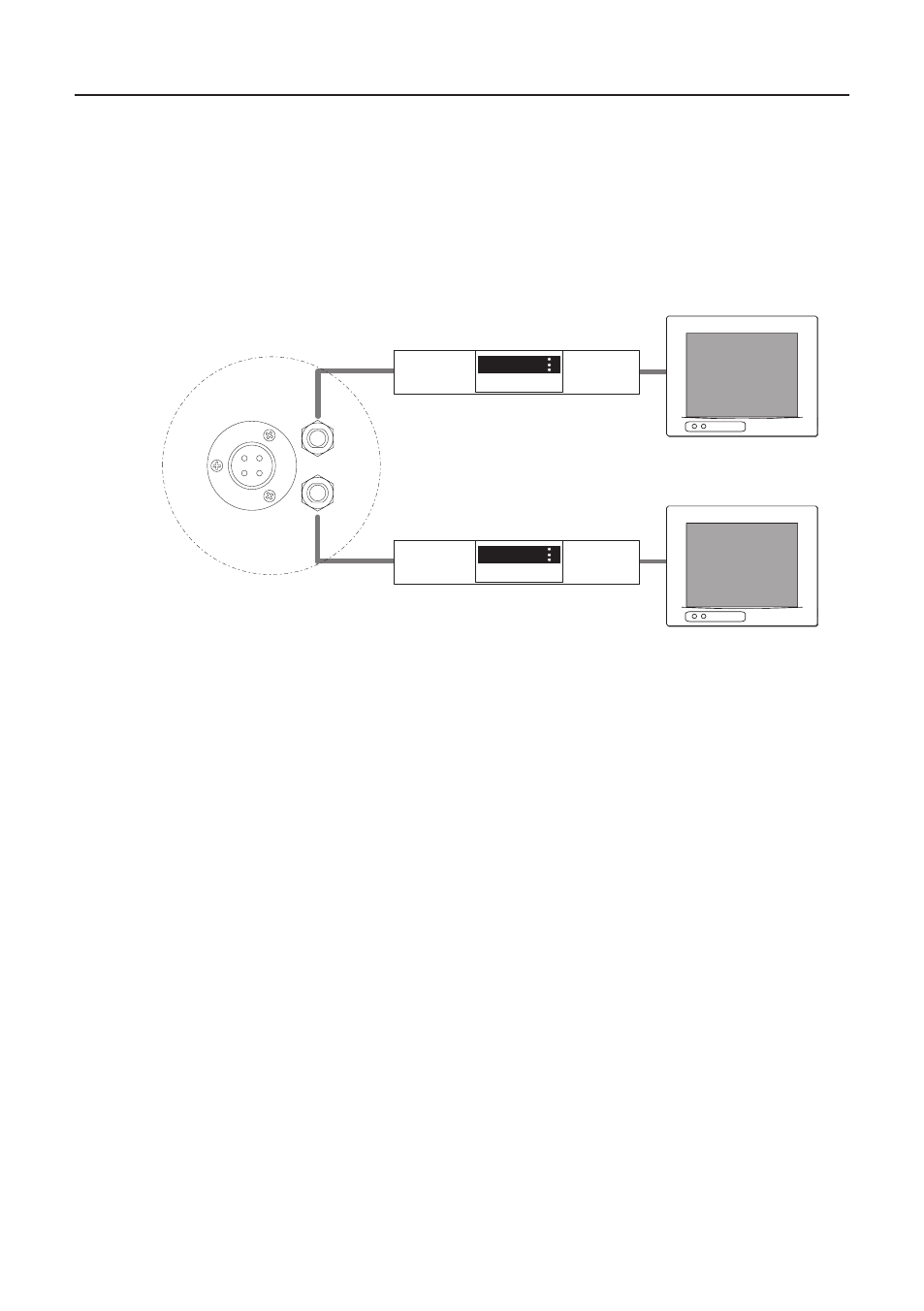

Вы можете подключать к антенне два ИПД, как показано на рисунке
ниже. Но только один из них может быть настроен на прием с двух спут-
ников. Другой ИПД должен быть настроен на прием с одного спутника.
Двухспутниковый приемник определяет, за каким спутником осущест-
вляется слежение, в то время как другой приемник может ловить любой
канал, доступный с отслеживаемого спутника.
Телевизионный монитор 1
ИПД 1
Телевизионный монитор 2
ИПД 2
Основание антенны
D7961_1
RF1
RF2
ПИТАНИЕ
Как и в случае с одним ИПД, ВЧ-кабели основания антенны должны
подключаться к гнездам “LBN”, “ANT” или “Satellite In” на задней панели
ИПД.
Подробные данные о настройке системных ИПД представлены в соот-
ветствующем руководстве изготовителя.
три или четыре ипД
внимание: Из-за спутниковой поляризации неправильное подклю-
чение в системах с использованием трех или четырех ИПД приведет
к искажению сигнала. Убедитесь, что вы выбрали правильный способ
подключения для зоны вашего пребывания.
Североамериканские системы
Чтобы подключить к антенне три или четыре ИПД, необходимо приоб-
рести активный коммутатор (Raymarine рекомендует Channel Master
6314 IFD) и дополнительные ВЧ-кабели.
Коммутатор нужно установить между антенной и ИПД, как показано на
рисунке ниже.
Как и в случае с системой с двумя ИПД, только один ИПД может быть
настроен на прием с двух спутников. Другие ИПД должны быть настрое-
ны на прием с одного спутника. Двухспутниковый приемник определяет,
