93

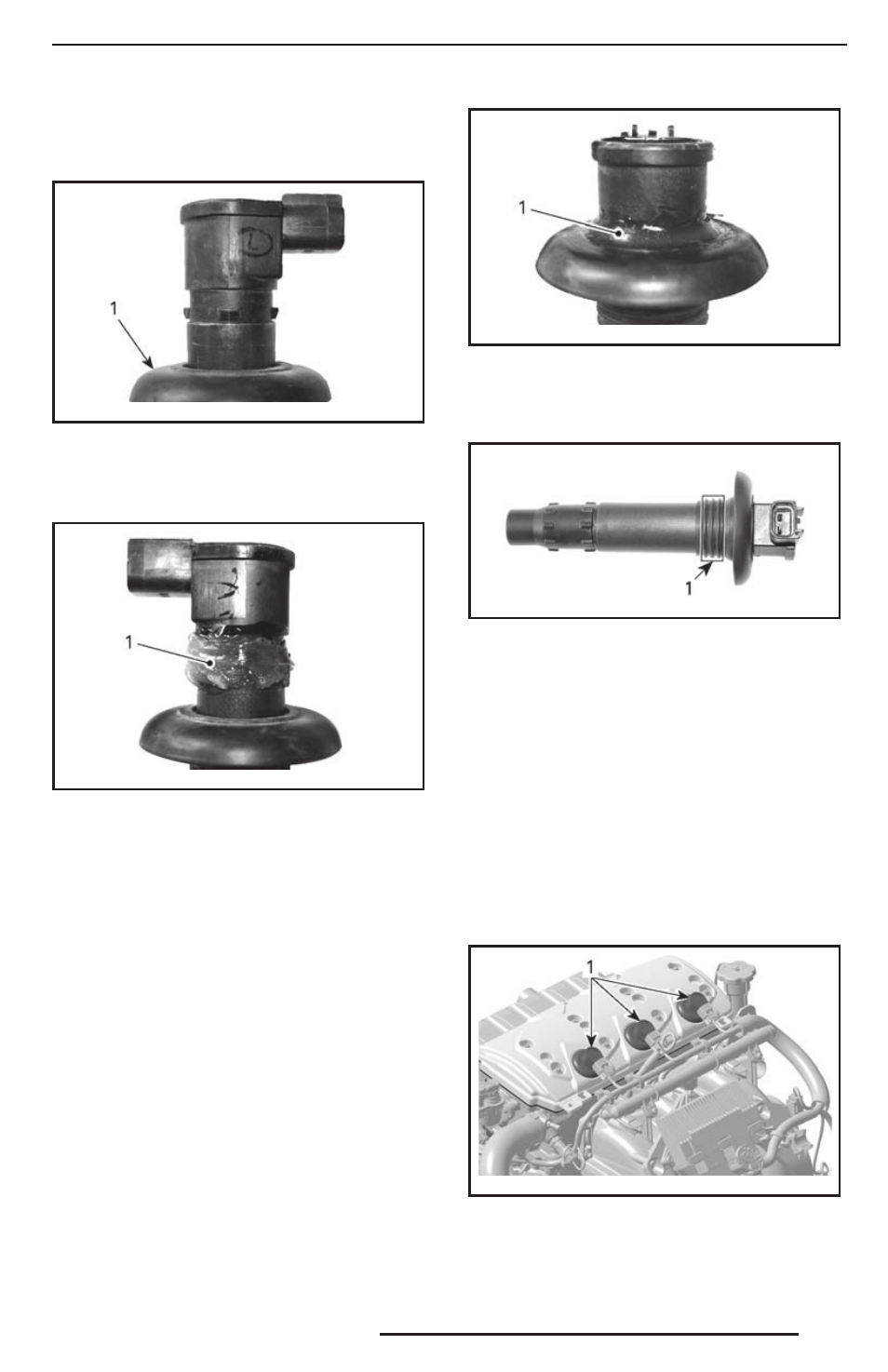

Нанесение смазки на катушку зажи-
гания
1. Переместите резиновое уплотнение вниз.
sb s2 009 -011-002_a
1. Смещённое вниз резиновое уплотнение
2. Нанесите DOW CORNING 111 (P/N 413
707 000) на посадочное место резинового
уплотнения, см. рисунок.
sb s2 009 -011-001_a
1. Место нанесения
3. Верните резиновое уплотнение на место,
убедившись, что выступы на катушке за-
жигания совпали с выборками на нем.
4. Чтобы предотвратить проникновение
воды, оставьте небольшое количество
смазки на верхней части уплотнения (см.
рисунок). Удалите излишки смазки.
sb s2 009 -011-003_a
1. Правильно нанесённая смазка
5. Нанесите DOW CORNING 111 (P/N 413
707 000) на посадочное место резиново-
го уплотнения.
sm r05-01 5-002_ d
1. Место нанесения
Установка катушки зажигания
ПРИМЕЧАНИЕ: Прежде чем установить ка-
тушку на свечу зажигания, нанесите смазку
в соответствии с указаниями, приведёнными
в параграфе «НАНЕСЕНИЕ СМАЗКИ НА КА-
ТУШКУ ЗАЖИГАНИЯ».
1. Установите катушку зажигания в отвер-
стие головки цилиндра.
2. Нажав на катушку зажигания вниз, надёж-
но установите её на свечу зажигания.
3. Убедитесь в плотной посадке резинового
уплотнителя на верхней поверхности кла-
панной крышки двигателя.
sm r2009 -032 -004_a
ТИПОВОЙ ВАРИАНТ
1. Уплотнение правильно установлено
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
