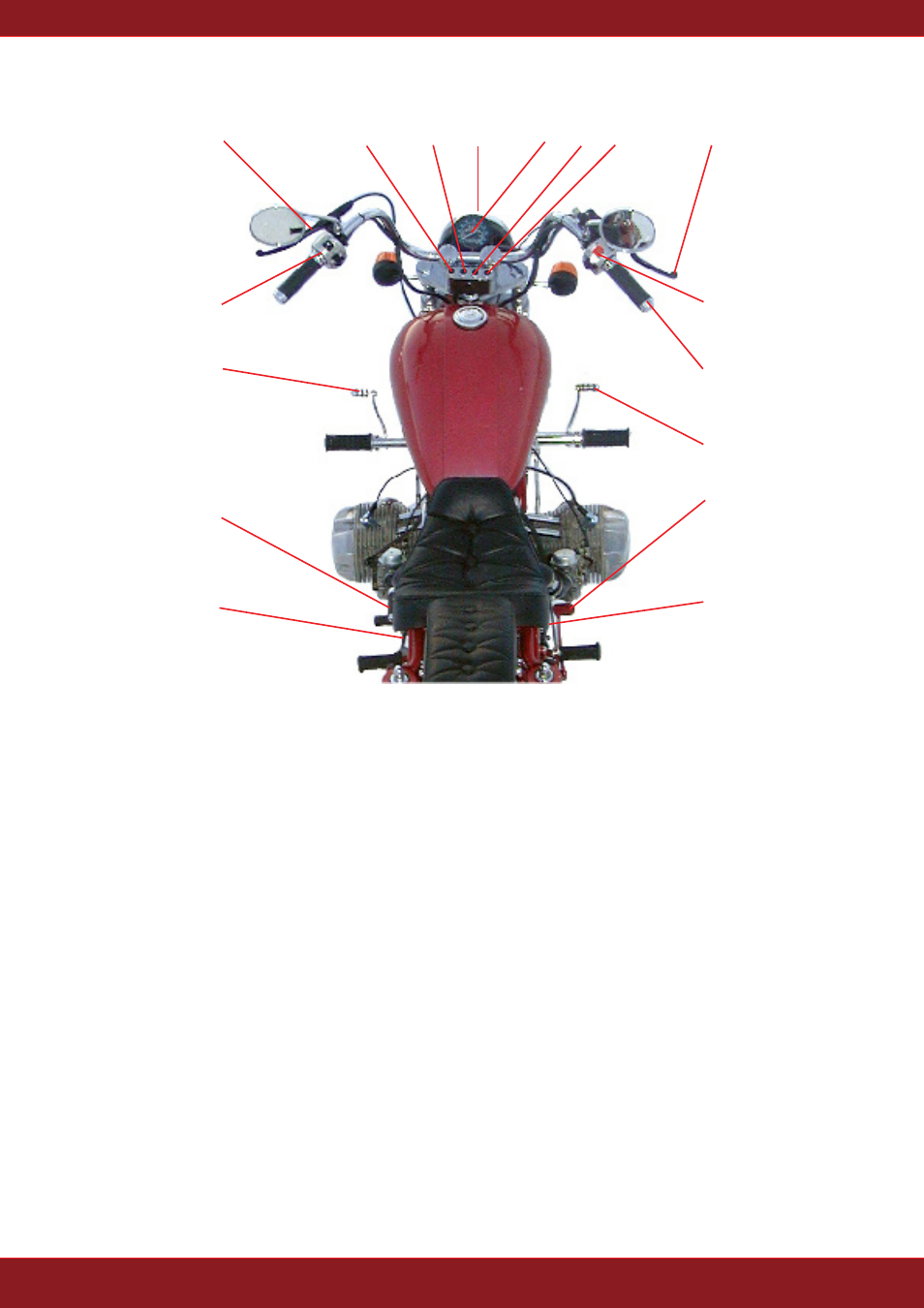

рУководство по эксплУатацИИ
1 - Рычаг кик-стартера
2 - Педаль переключения передач
3 - Педаль переключения передач дублирующая
4 - Левый блок управления
5 - Рычаг сцепления
6 - Индикатор разрядки батареи
7 - Индикатор поворота
8 - Ручка сброса суточного пробега
9 - Спидометр
10 - Индикатор нейтрали и включения заднего хода
11 - Индикатор дальнего-ближнего света
12 - Рычаг переднего тормоза
13 - Правый блок управления
14 - Ручка газа
15 - Педаль заднего тормоза дублирующая
16 - Педаль заднего тормоза
17 - Рычаг включения передачи заднего хода
ГлаВа 2. ОрГаны упраВления и прибОры мОТОцикла
Органы управления и приборы
9
7
8
10 11
12
14
13
15
16
4
3
2
1
5
6
17
