Камера MIC серии 550
Установка | ru
25
Bosch Security Systems, Inc.
Руководство пользователя
F.01U.239.454 | 2.0 | 2012.04
5.6.1
Цветовая маркировка композитного кабеля
Композитный кабель не имеет концевой заделки (свободных жил) на другом конце для
подключения к источнику питания. Стандартная цветовая маркировка, используемая для
данных кабелей, следующая:

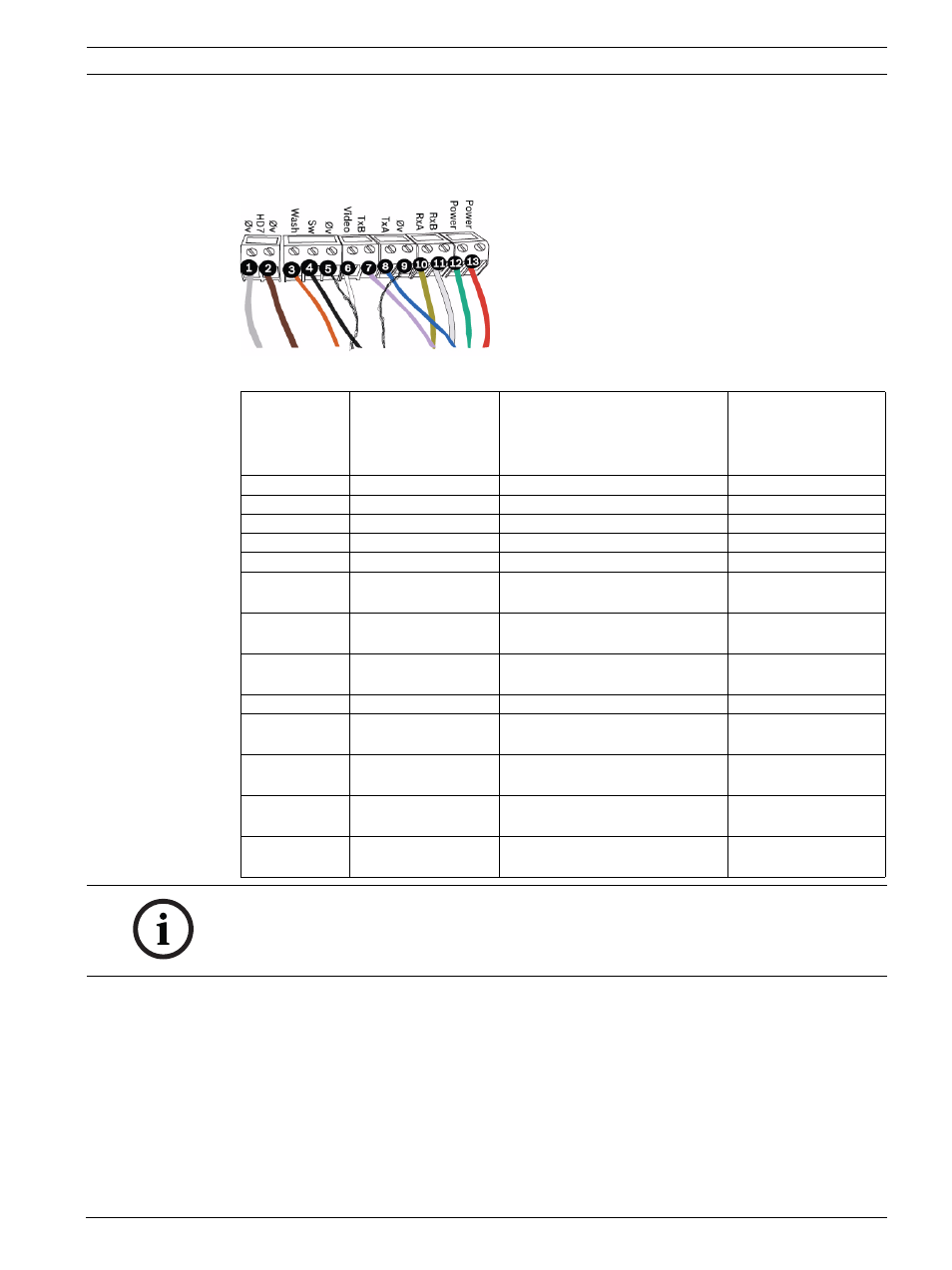

Рисунок 5.10 Частичное изображение соединений композитного кабеля
Контакт
кабельного
разъема
камеры
Название сигнала
Описание
Цвет жилы
кабеля
1
Washer Drive Rtn
Дополнительное соединение
Серый
2
Tamper Sw Rtn
Дополнительное соединение
Коричневый
3
Washer Drive
Сигнал промывки
Оранжевый
4
Tamper Sw
Передача сигналов тревоги
Черный
5
Video Return
Заземление видеосигнала
Коаксиальный экран
6
Видеовыход
Видеовыход в диспетчерскую
Коаксиальный
провод
7
Full Duplex Tx B
Вход/выход телеметрии к RS-
422/485
Фиолетовый
8
Full Duplex Tx A
Вход/выход телеметрии к RS-
422/485
Синий
9
0v Заземление
Экран
10
Full Duplex Rx A
Half Duplex Tx/Rx A
Вход/выход телеметрии к RS-
422/485
Желтый
11
Full Duplex Rx B
Half Duplex Tx/Rx B
Вход/выход телеметрии к RS-
422/485
Белый
12
Power Input 2
Вход питания с низким
напряжением
Зеленый
13
Power Input 1
Вход питания с низким
напряжением
Красный
ЗАМЕЧАНИЕ!
Компания Bosch Security Systems не рекомендует использовать экранированный
композитный кабель на расстояниях между камерой и источником питания MIC свыше
25 м.
