ru | Инструкции по установке
Камера MIC серии 550
F.01U.239.454 | 2.0 | 2012.04
Руководство пользователя
Bosch Security Systems, Inc.
Камеры MIC серии 400 (AL, IR, ST) в наклоненном положении предназначены для
установки в вертикальном положении (прямо вверх, 90°), перевернутом положении
(прямо вниз, 90°) или прямо с наклоном (шарообразной частью вверх, 45°). Ограничения
по углам для устройства в наклоненном положении не позволяют ему правильно работать
при установке шарообразной частью вниз. На рисунке ниже показаны правильные
способы установки камеры.

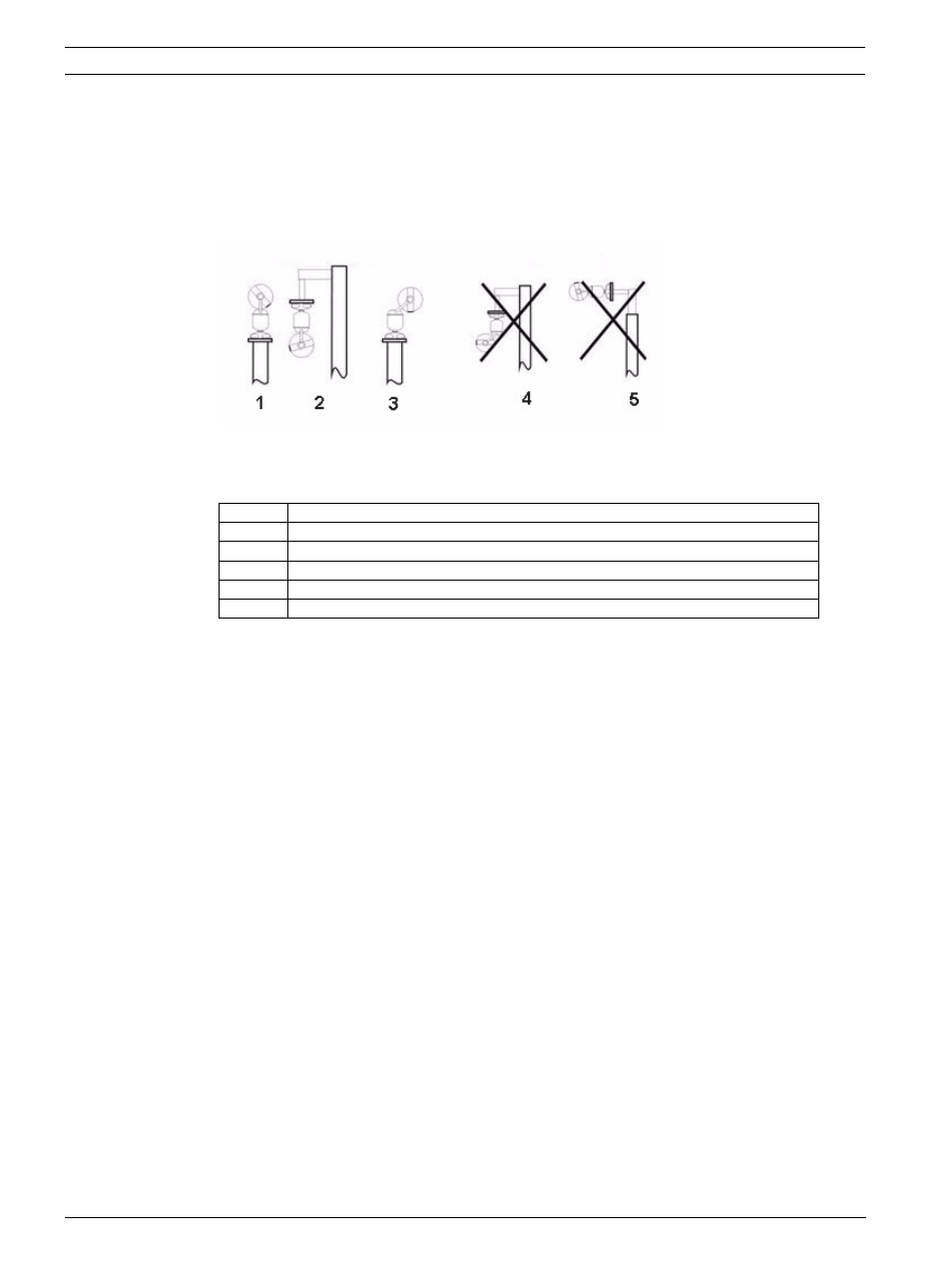

Рисунок 4.5 Схема установки: правильные и неправильные способы (1 = вертикально вверх; 2 =
вертикально вниз; 3 = с наклоном; 4 = в перевернутом положении с наклоном; 5 = в перевернутом
положении наверху столба)
№
Описание
1
Правильно, вертикально вверх
2
Правильно, вертикально вниз
3
Правильно, с наклоном
4
Неправильно, в перевернутом положении с наклоном
5
Неправильно, в перевернутом положении наверху столба
