Камера MIC серии 550
Установка | ru
19
Bosch Security Systems, Inc.
Руководство пользователя
F.01U.239.454 | 2.0 | 2012.04
5
Установка
5.1
Этапы установки
Выполните описанные ниже действия, чтобы установить камеру MIC-550.
Примечание. В зависимости от требуемого положения установки, а также от выбранных
дополнительных принадлежностей, может потребоваться выполнение каждого шага.
1.
Установите камеру в наклонном положении. См. Раздел 5.2 Установка камеры в
наклонном положении, Страница 19.
2.
Переверните дождезащитный козырек (для камер, установленных в перевернутом
положении). См. Раздел 5.3 Регулировка дождезащитного козырька для работы в
перевернутом положении, Страница 21.
3.
Установите камеру. См. Раздел 5.4 Установка камеры, Страница 22.
4.
Установите источник питания. См. Руководство по установке источника питания
серии MIC, поставляемое вместе с источником питания (продается отдельно от
камеры).
5.
Установить необходимые соединения для питания, телеметрии и видео. См.
Раздел 5.6 Электрические соединения, Страница 23.
6.
Подключите камеру к компьютеру. См. Раздел 6 Начало работы.
7.
Настройте камеру для работы в перевернутом положении (для камер,
установленных в перевернутом положении). См. Раздел 6.6 Настройка камеры для
работы в перевернутом положении, Страница 35.
5.2
Установка камеры в наклонном положении
Камера MIC-550 оснащена поворотным замком с фиксацией. Это позволяет
устанавливать камеру вертикально вверх (90°), вертикально вниз или в наклонном
положении (45º), чтобы добиться идеальной зоны обзора. При необходимости
установщики могут регулировать положение камеры, от вертикального до наклонного.

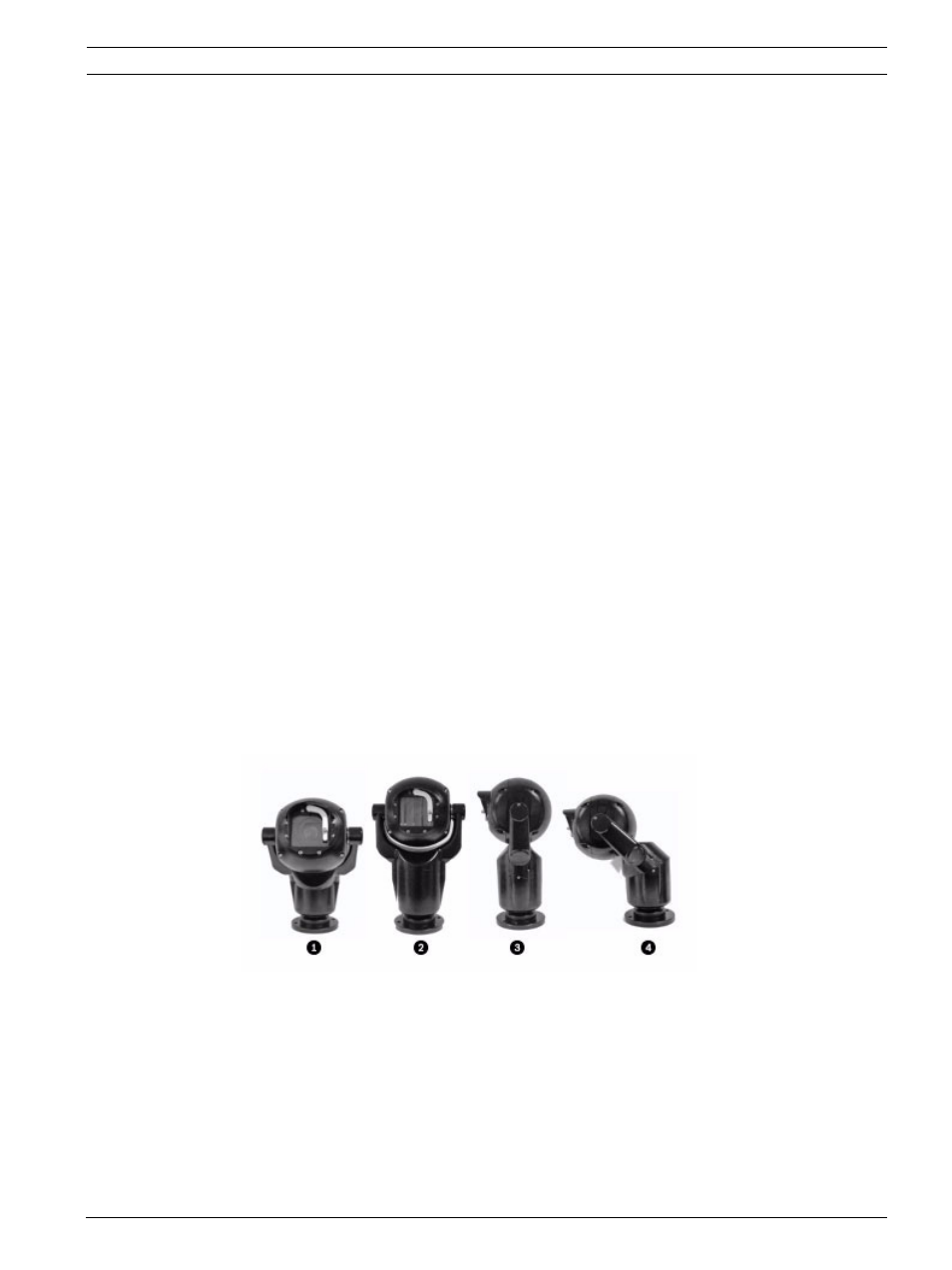

На рисунке ниже камера показана в вертикальном и наклонном положениях.
Рисунок 5.1 Камеры MIC-550 (слева: вид спереди, с наклоном (1); вид спереди, вертикально (2); вид
сбоку, вертикально (3); вид сбоку, с наклоном (4))
