5.3
Регулировка дождезащитного козырька для работы в
перевернутом положении
Вертикальный блок можно устанавливать с шарообразной частью камеры, направленной
вверх или вниз. Если камера должна находиться в перевернутом положении, следует
перевернуть дождезащитный козырек, чтобы защитить стекло окна от атмосферных
воздействий.

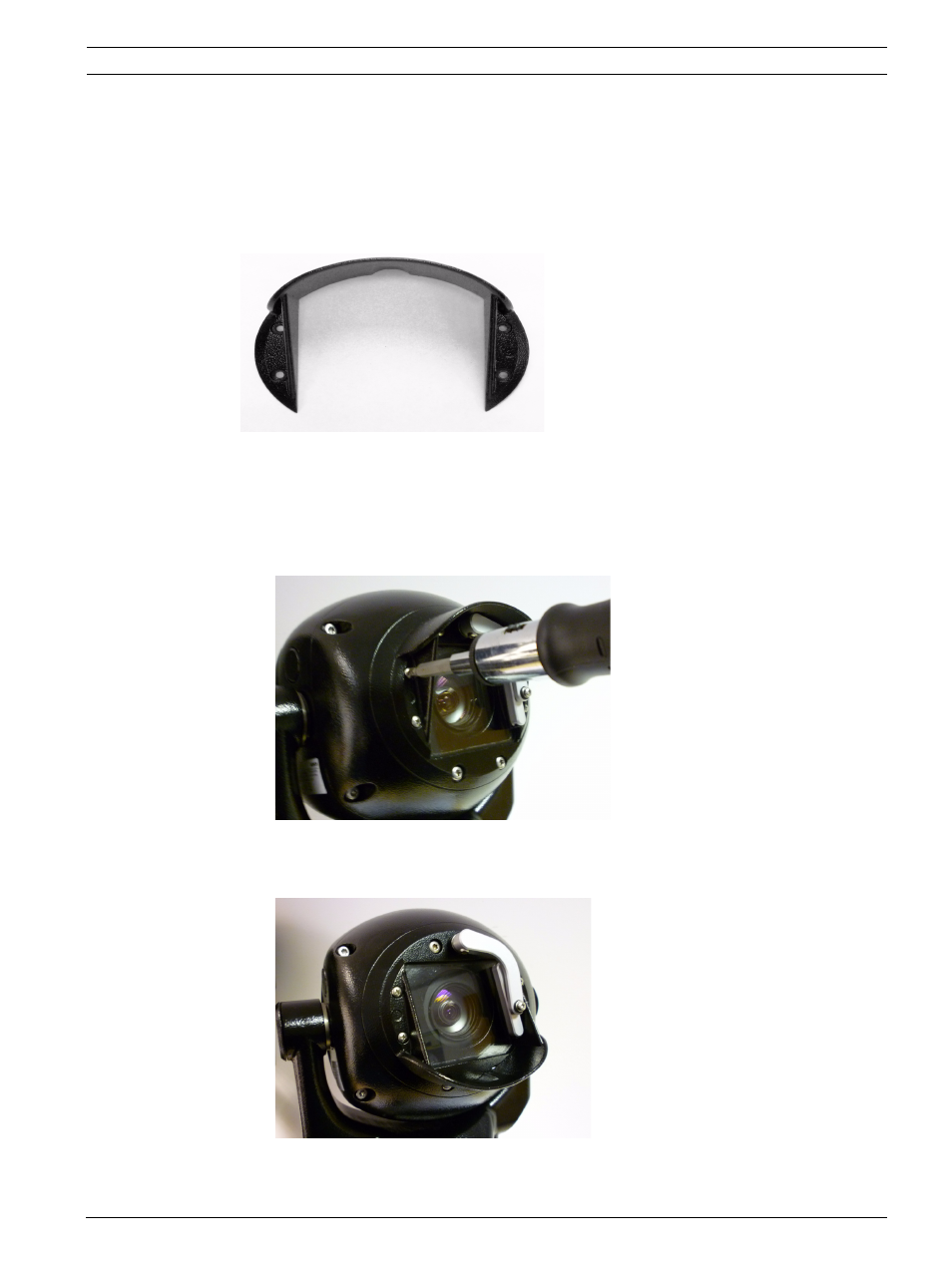

Рисунок 5.5 Дождезащитный козырек
Чтобы перевернуть дождезащитный козырек, выполните указанные ниже действия.
1.
Извлеките четыре (4) винта M3 x 6, которыми дождезащитный козырек крепится к
передней части камеры. По два винта находятся слева и справа от дождезащитного
козырька.
Рисунок 5.6 Извлечение винтов
2.
Переверните дождезащитный козырек.
3.
Снова прикрепите дождезащитный козырек на передней части камеры.
Рисунок 5.7 Перевернутый дождезащитный козырек, установленный на камере
