Чтобы наклонить камеру, выполните указанные ниже действия.
1.
Надежно закрепите основание камеры 4-дюймовыми болтами для опоры PCD.
2.
Найдите и извлеките два (2) монтажных винта корпуса панорамирования (на
Рисунок 5.2 ниже указаны стрелками). После ослабления винтов поднимите их и
продолжайте поворачивать для разблокировки. Не повредите слой краски на камере.

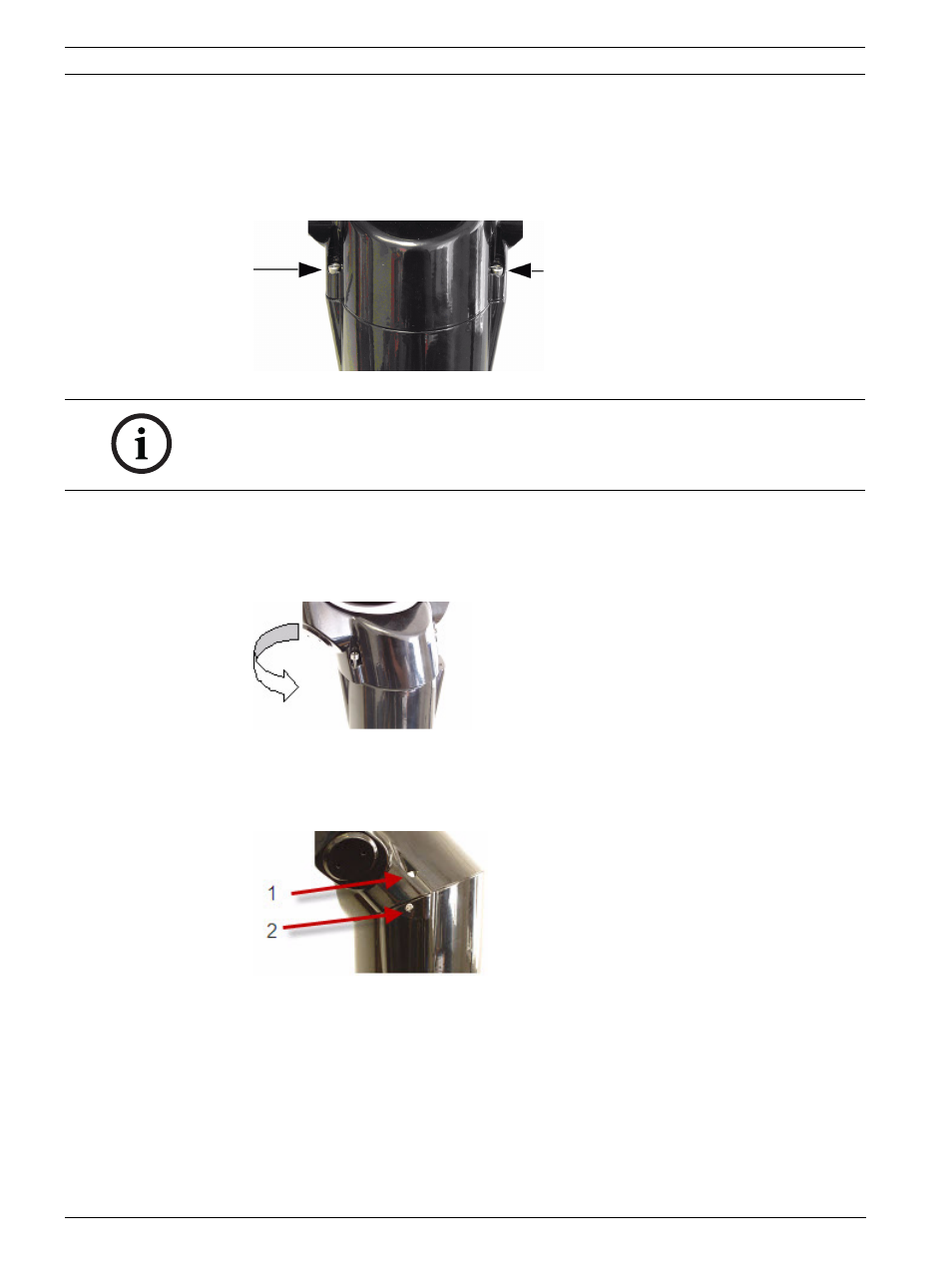

Рисунок 5.2 Монтажные винты корпуса панорамирования
3.
Возьмитесь за нижнюю часть камеры под шарниром панорамирования и осторожно
поворачивайте верхнюю часть камеры по часовой стрелке, как показано на
Рисунок 5.3 ниже, пока корпус камеры не повернется на 180°. Теперь верхняя часть
камеры должна находиться под углом 45° (наклонное положение).
Рисунок 5.3 Наклон камеры
4.
Выровняйте два (2) монтажных винта корпуса панорамирования, а затем осторожно
поставьте их на место и затяните. Камера готова к установке и настройке
конфигурации.
Рисунок 5.4 Камера в наклонном положении; стрелки указывают на монтажные винты корпуса
панорамирования (1) и защитные винты (2)
ЗАМЕЧАНИЕ!
Малые защитные винты (указаны на Рисунок 5.4 ниже) не предназначены для удаления.
Любая попытка удалить данные винты аннулирует гарантию и может привести к
серьезным повреждениям камеры.
