16
ru | Инструкции по установке
Камера MIC серии 550
F.01U.239.454 | 2.0 | 2012.04
Руководство пользователя
Bosch Security Systems, Inc.
4.1
Стандартные варианты установки
Ниже приводятся стандартные варианты установки камер серии MIC.

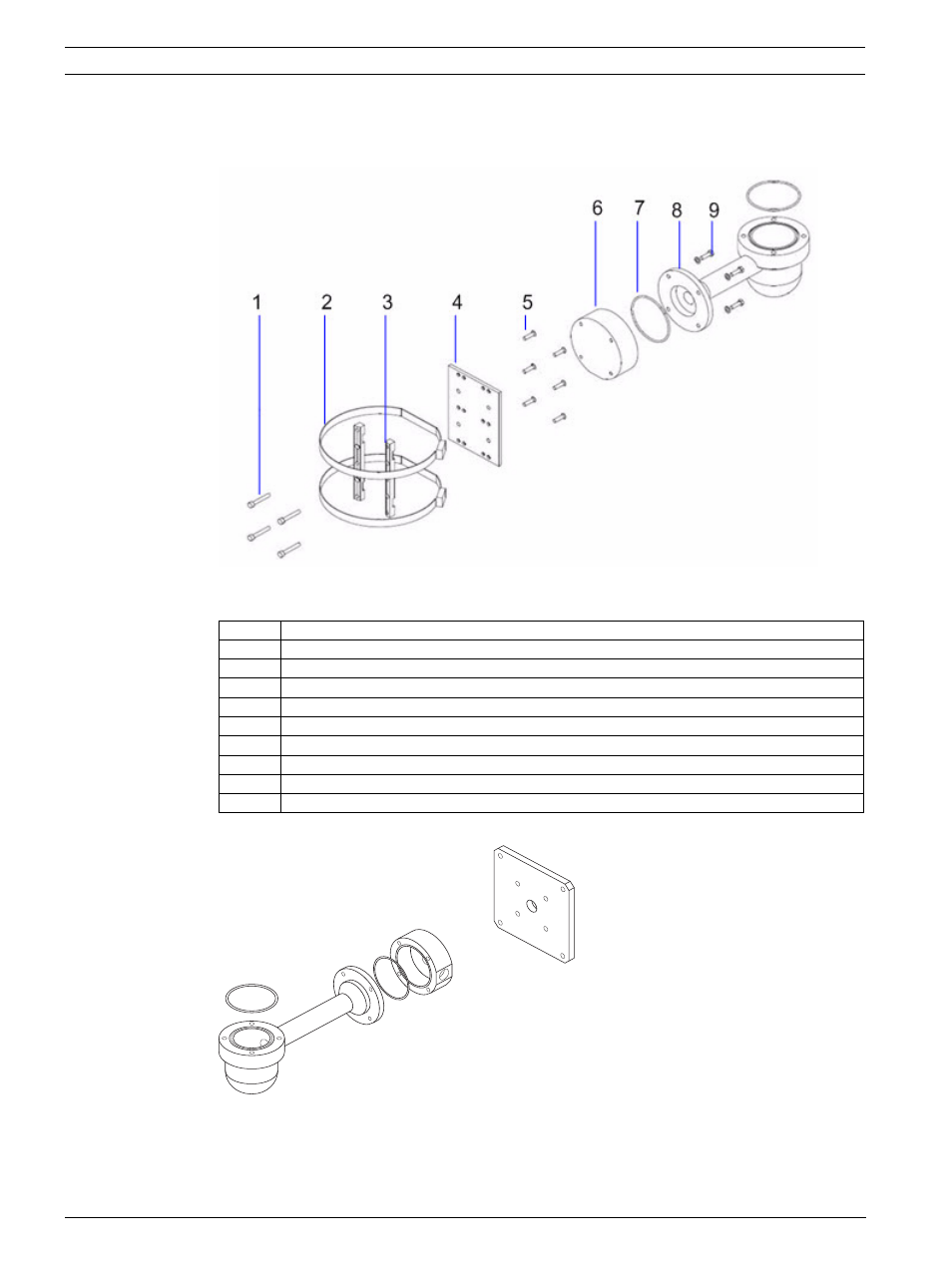

Рисунок 4.2 Стандартная установка на столб (слева направо: кронштейн для установки на столб
(MIC-PMB), плоский кабелепровод (MIC-SCA) и кронштейн для установки на стену (MIC-WMB))
Рисунок 4.3 Стандартная установка на стену (слева направо: кронштейн для установки на стену
(MIC-WMB), плоский кабелепровод (MIC-SCA) и распределительная пластина (MIC-SPR))
№
Описание
1
Зажимные болты для плоского кабелепровода
2
Хомуты для столбов из нержавеющей стали, 90 мм
3
Блоки для кронштейна для установки на столб
4
Пластина для кронштейна для установки на столб
5
Зажимные болты для пластины для кронштейна для установки на столб
6
Плоский кабелепровод
7
Уплотнительное кольцо
8
Кронштейн для установки на стену
9
Зажимные болты для кронштейна для установки на стену
