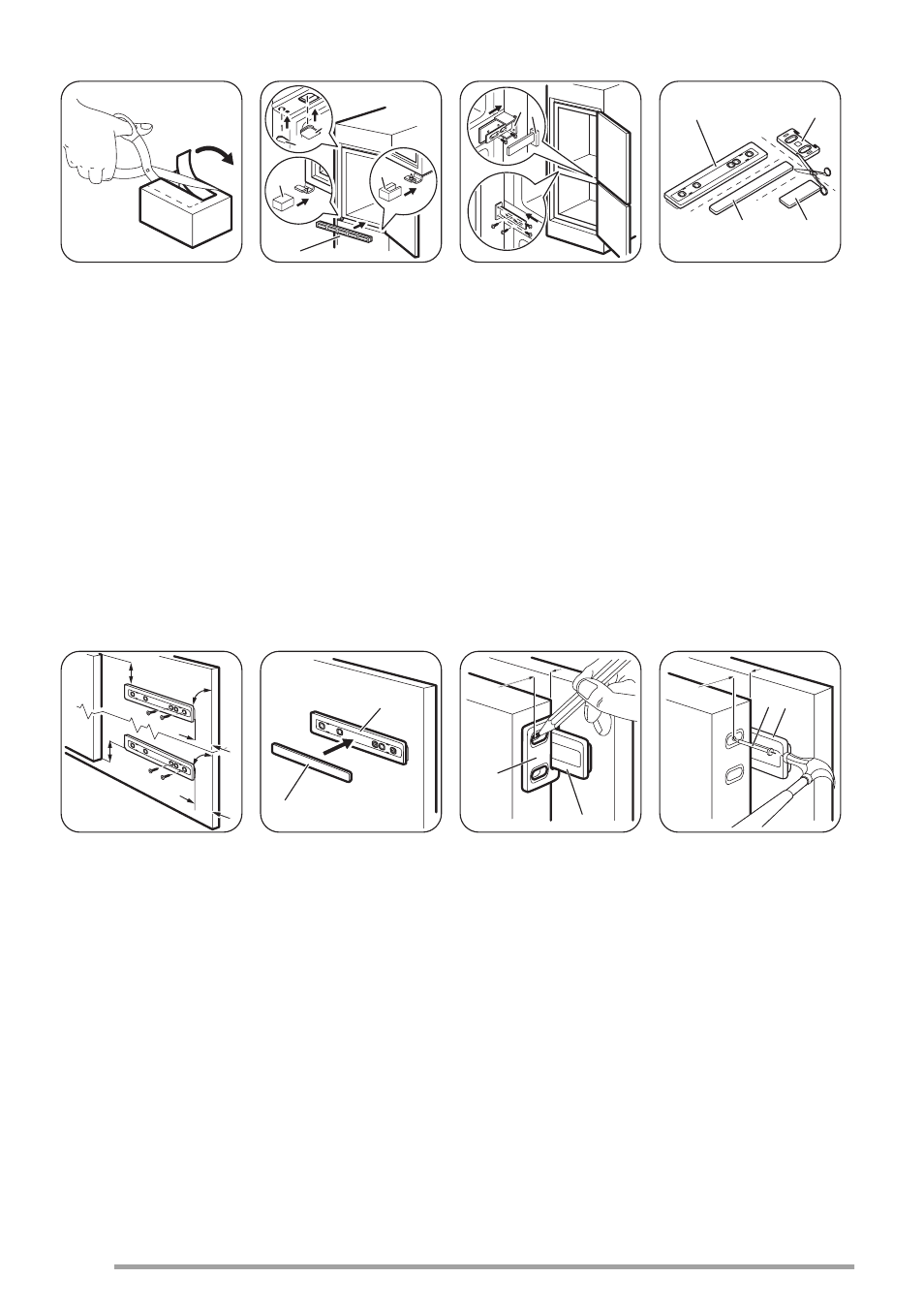

Удалите соответ-
ствующую деталь
крышки петли (Е).
Если дверная петля
находится справа,
то следует удалить
деталь DX; в про-
тивном случае уда-
лите деталь SX.
E
E
D
C
B
Установите крышки
(C, D) в выемки и
отверстия под пет-
ли.
Установите венти-
ляционную решетку
(B).
Наденьте крышки
петли (E) на петлю.
G H
Прикрепите прибор
к боковой стенке ку-
хонного шкафа:
1. Ослабьте винты
детали (G) и
прижмите де-
таль (G) к боко-
вой стенке шка-
фа.
2. Снова затяните
винты крепле-
ния детали (G).
3. Прикрепите де-
таль (H) к дета-
ли (G).
Ha Hb
Hd Hc
Отделите друг от
друга детали (Ha),
(Hb), (Hc) и (Hd).
21 mm
21 mm
~50 mm
~50 mm
90 o
90 o
Прикрепите деталь
(Ha) к внутренней
стороне кухонного
шкафа.
Ha
Hc
Надавив, соедините
деталь (Hc) с дета-
лью (Ha).
Hb
Ha
8 mm
Откройте дверцу
прибора и дверцу
кухонной мебели
под углом 90°.
Вставьте маленькую
планку (Hb) в на-
правляющую (Ha).
Совместите друг с
другом дверцу при-
бора и дверцу ку-
хонной мебели, за-
тем наметьте отвер-
стия.
Ha
8 mm
K
Снимите кронштей-
ны и отметьте рас-
стояние 8 мм от
внешнего края двер-
цы: это место для
гвоздя (K).
80
