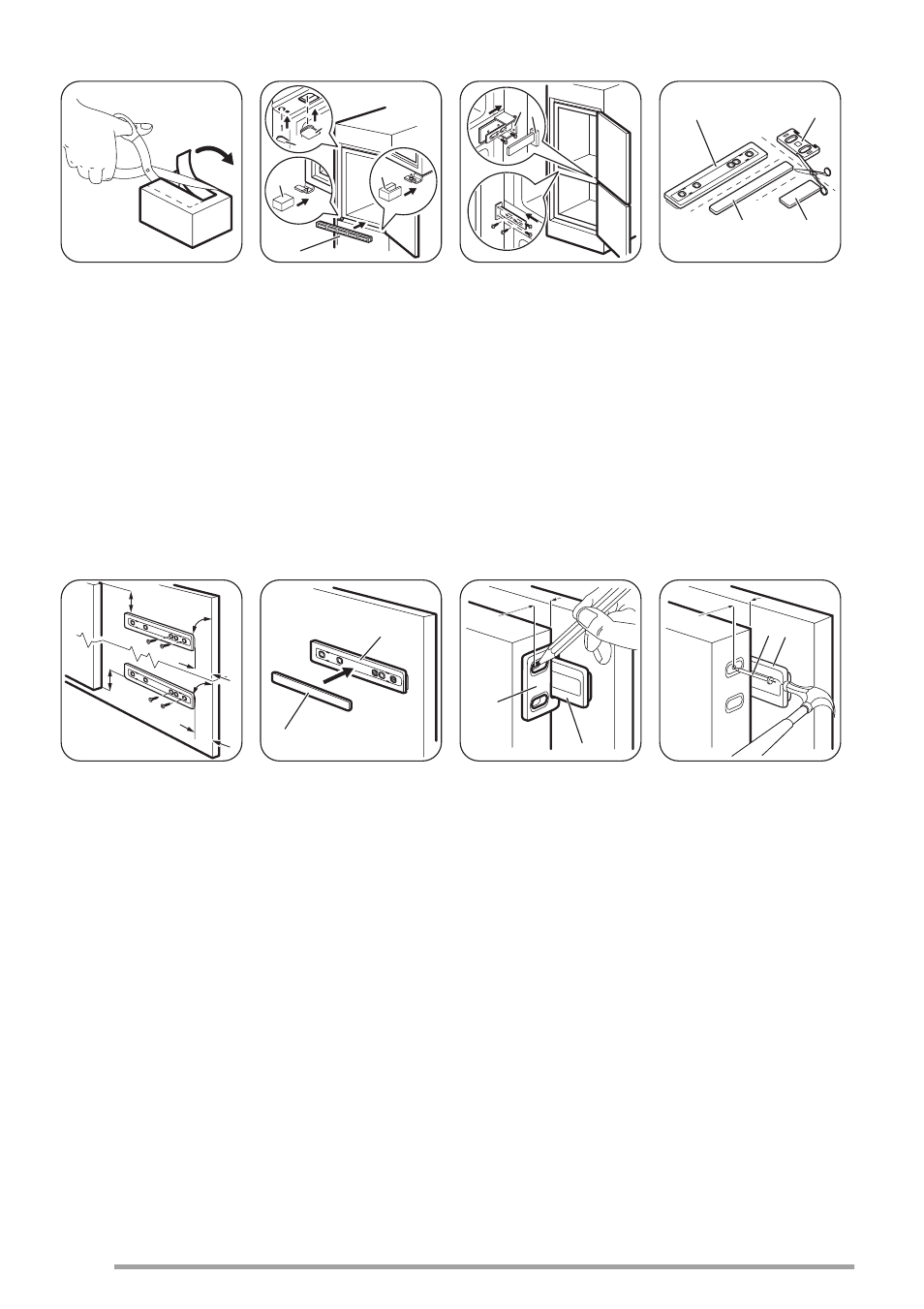

Odstraňte správnou
část krytu závěsu (E).
Dbejte na to, abyste
odstranili část ozna-
čenou DX v případě
pravého závěsu a
část SX v případě le-
vého závěsu.
E
E
D
C
B
Připevněte kryty (C,
D) k příchytkám a ot-
vorům závěsu.
Namontujte větrací
mřížku (B).
Připevněte kryty zá-
věsu (E) k závěsu.
G H
Připojte spotřebič
bočně k postranní
stěně kuchyňské
skříňky:
1. Uvolněte šrouby
dílu (G) a jej až k
postranní stěně
skříňky.
2. Opět utáhněte
šrouby dílu (G).
3. Připevněte díl (H)
k dílu (G).
Ha Hb
Hd Hc
Oddělte díly (Ha),
(Hb), (Hc) a (Hd).
21 mm
21 mm
~50 mm
~50 mm
90 o
90 o
Instalujte díl (Ha) na
vnitřní stranu kuchyň-
ské skříňky.
Ha
Hc
Nasuňte díl (Hc) na
díl (Ha).
Hb
Ha
8 mm
Otevřete dveře
spotřebiče a dvířka
skříňky o 90°.
Do vodicí lišty (Ha)
vložte malý čtvereček
(Hb).
Přiložte k sobě dveře
spotřebiče a dvířka
skříňky a vyznačte ot-
vory.
Ha
8 mm
K
Odstraňte držáky a
vyznačte vzdálenost
8 mm od vnějšího
okraje dveří, kam se
připevní hřebík (K).
26
