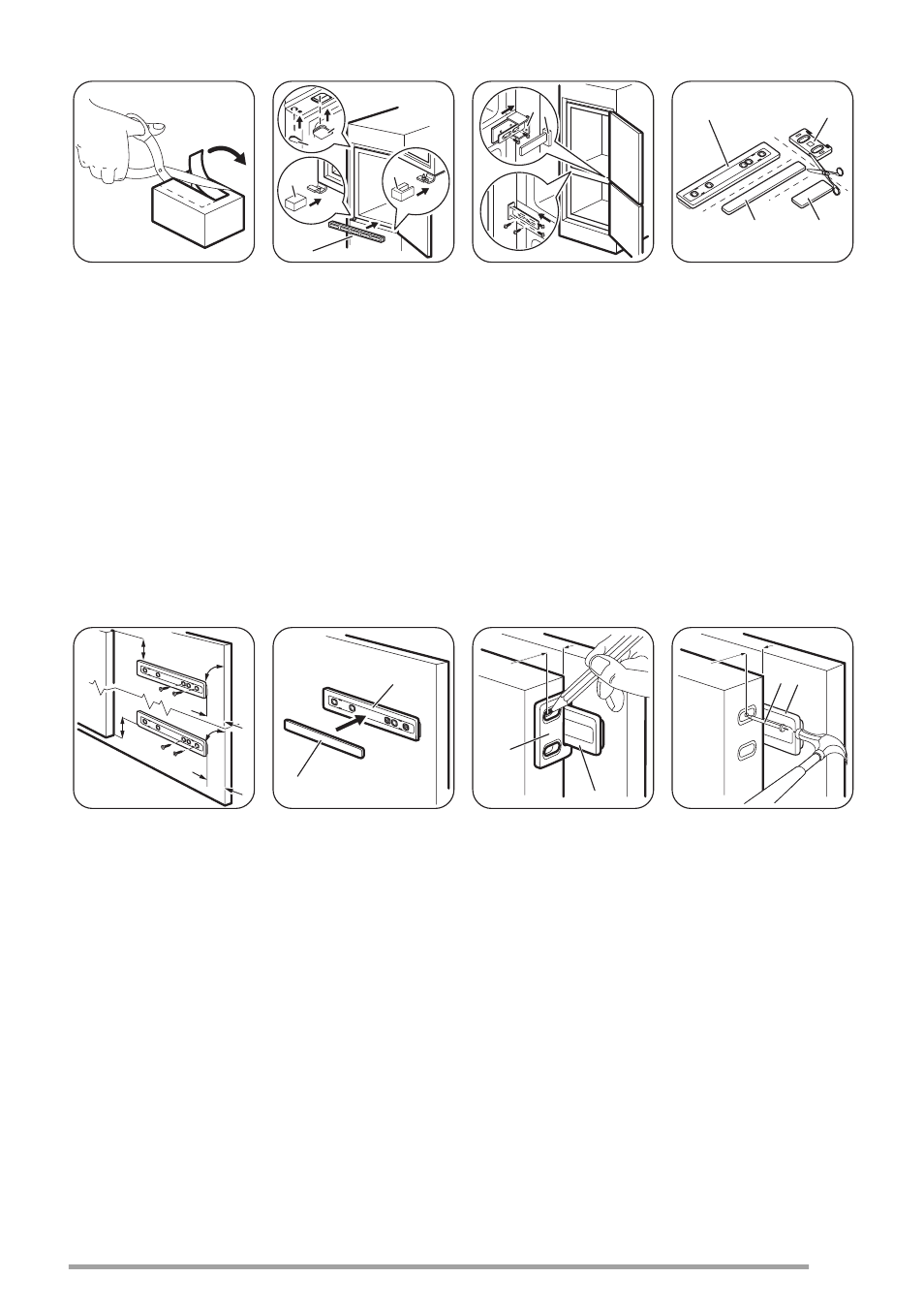

Eemaldage hinge
kattelt õige osa (E).
Parempoolse hinge
puhul eemaldage osa
DX, vasakpoolse hin-
ge puhul osa SX.
E
E
D
C
B
Kinnitage katted (C,
D) hoidikutele ja hin-
geavaustele.
Paigaldage ventilat-
sioonivõre (B).
Kinnitage hingedele
hingekatted (E).
G H
Ühendage seade
köögimööbli külgsei-
naseina külge järgmi-
selt:
1. Keerake osa (G)
kruvid lahti ja lü-
kake osa (G)
köögimööbli külg-
seina vastu.
2. Keerake osa (G)
kruvid uuesti kin-
ni.
3. Kinnitage osa (H)
osa (G) külge.
Ha
Hb
Hd
Hc
Eemaldage osad
(Ha), (Hb), (Hc) ja
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
Paigaldage osa (Ha)
köögimööbli sisekül-
jele.
Ha
Hc
Lükake osa (Hc) osa-
le (Ha).
Hb
Ha
8 mm
Avage seadme uks ja
köögimööbli uks 90-
kraadise nurga all.
Asetage väike kandi-
line detail (Hb) juhi-
kusse (Ha).
Pange seadme uks ja
köögimööbliuks kok-
ku ja märgistage
avauste kohad.
Ha
8 mm
K
Eemaldage kinnitu-
sed ja märgistage uk-
se välisservast 8 mm
kaugusele koht, kuhu
kinnitatakse nael (K).
39
