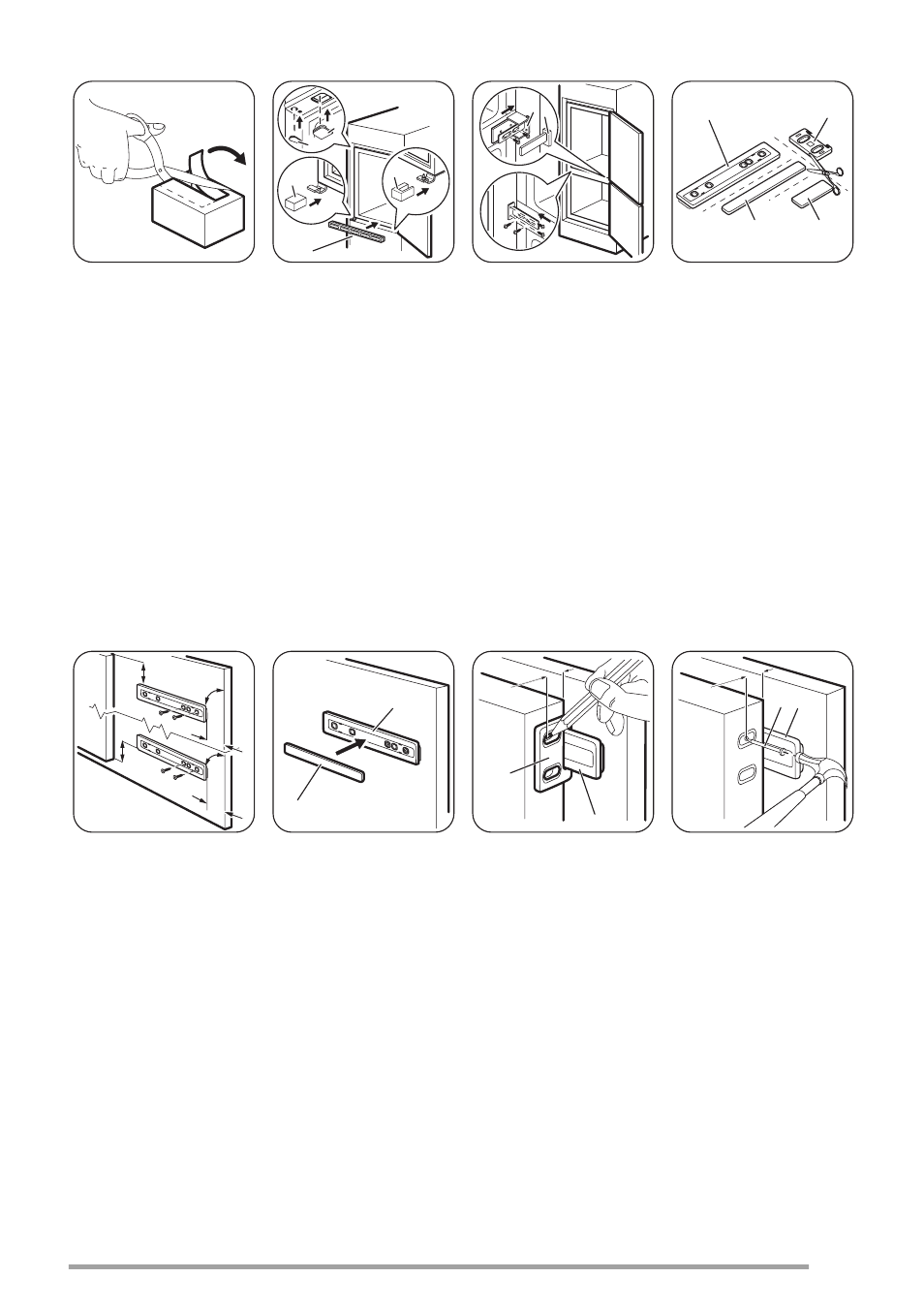

Távolítsa el a zsanér-
fedélről a megfelelő
részt (E). Feltétlenül
távolítsa el a DX jel-
zésű alkatrészt a jobb
oldali zsanér esetén,
illetve ellenkező eset-
ben az SX jelzésű al-
katrészt.
E
E
D
C
B
Tegye fel a fedeleket
(C, D) a fülekre és
zsanérnyílásokra.
Szerelje fel a szellő-
zőrácsot (B).
Tegye fel a zsanérfe-
deleket (E) a zsanér-
ra.
G H
Illessze a készüléket
oldalirányból a kony-
habútor oldalfalához:
1. Lazítsa meg a
(G) alkatrész
csavarjait, és
mozgassa a (G)
alkatrészt a bútor
oldalfaláig.
2. Húzza meg a (G)
alkatrész csavar-
jait ismét.
3. Erősítse hozzá a
(H) alkatrészt a
(G) alkatrészhez.
Ha
Hb
Hd
Hc
Válassza le a (Ha),
(Hb), (Hc) és (Hd) ré-
szeket.
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
Szerelje fel a (Ha)
részt a konyhabútor
belső oldalára.
Ha
Hc
Nyomja a (Hc) részt a
(Ha) részre.
Hb
Ha
8 mm
Nyissa ki a készülék
ajtaját és a bútorajtót
90°-os szögben.
Tegye be a kis négy-
szögletű idomot (Hb)
a vezetőbe (Ha).
Szerelje össze a ké-
szülék ajtaját és a bú-
torajtót, majd jelölje
be a furatokat.
Ha
8 mm
K
Vegye ki a konzolo-
kat, és jelöljön be 8
mm-es távolságot az
ajtó külső szélétől
számítva, ahová a
szeget kell tenni (K).
