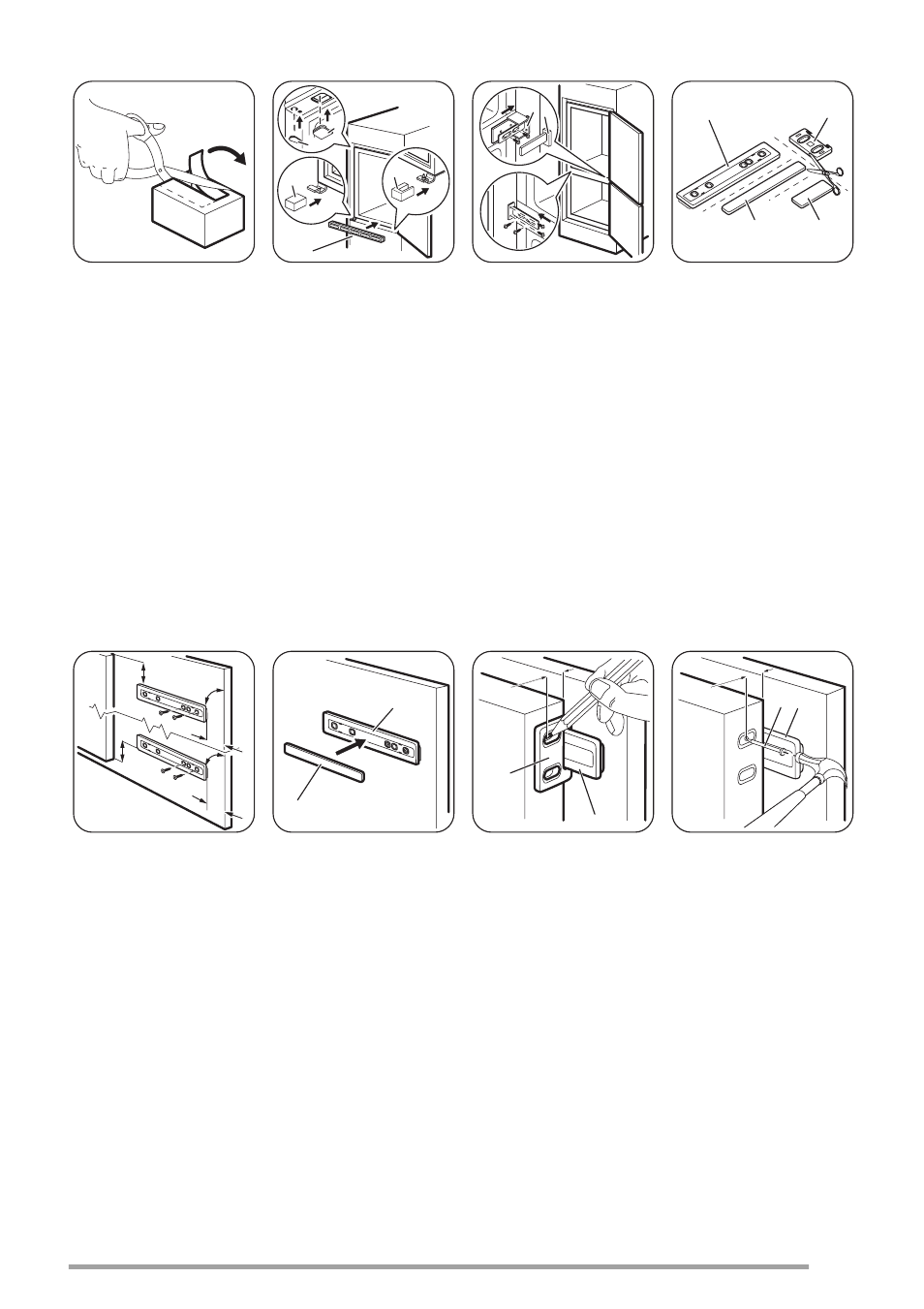

Uklonite odgovarajući
dio s poklopca šarke
(E). Pazite da ukloni-
te DX dio, kad je
šarka s desne strane,
odnosno SX u suprot-
nom slučaju.
E
E
D
C
B
Stavite poklopce (C,
D) na provrte nosača
i šarki.
Postavite ven-
tilacijsku rešetku (B).
Poklopce šarki (E)
postavite na šarke.
G H
Uređaj spojite bočno
na bočnu stjenku
kuhinjskog elementa:
1. Otpustite vijke
dijela (G) i
pomaknite dio
(G) do bočne
stjenke
kuhinjskog
elementa.
2. Ponovno priteg-
nite vijke dijela
(G).
3. Postavite dio (H)
na dio (G).
Ha
Hb
Hd
Hc
Odvojite dijelove
(Ha), (Hb), (Hc) i
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
Postavite dio (Ha) na
unutrašnji dio
kuhinjskoga elemen-
ta.
Ha
Hc
Gurnite dio (Hc) na
dio (Ha).
Hb
Ha
8 mm
Otvorite vrata uređaja
i vrata namještaja
pod kutom od 90°.
Kvadratić (Hb) umet-
nite u vodilicu (Ha).
Priljubite vrata ure-
đaja i vrata
namještaja te označi-
te provrte.
Ha
8 mm
K
Uklonite okvire i oz-
načite udaljenost od
8 mm od vanjskog ru-
ba vrata gdje se treba
postaviti čavao (K).
