Страница 38
38
|EBK KBA
WWW.STIEBEL-ELTRON.COM
МОНТАЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

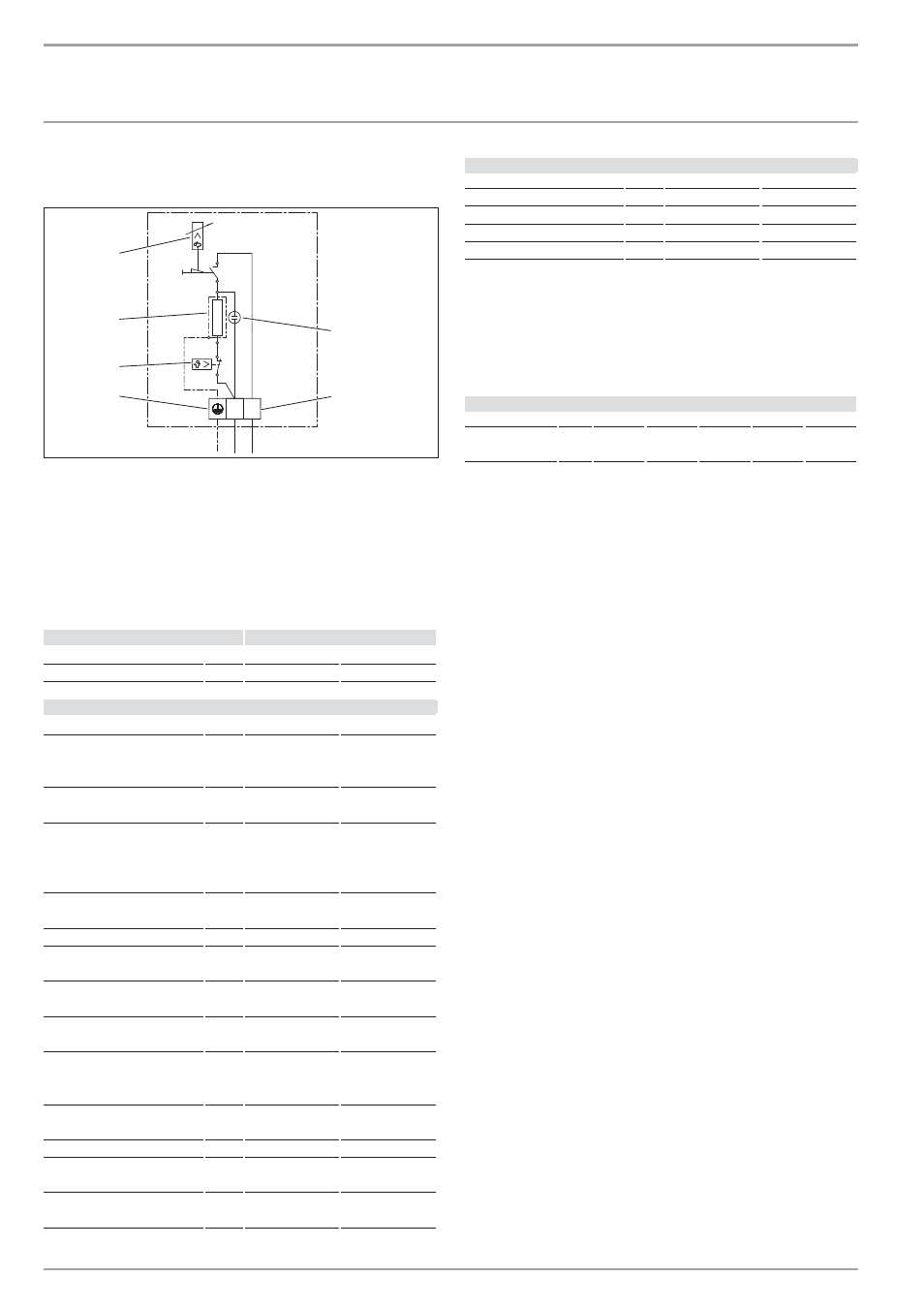

14.2 Электрическая схема
однофазная сеть переменного тока, 230 В
N L
1
6
5
4
3
2
26
_0
2_
04_0
17
9
1
Сигнальная лампа индикации рабочего режима
2
Клемма подключения к сети
3
Подключение защитного провода
4
Защитный регулятор температуры
5
Нагревательный элемент
6
Ограничитель температуры
14.3 Таблица характеристик
Модель
Кипятильник
Тип
EBK 5 K
KBA 5 KA
Номер для заказа
074288
074289
Рабочие параметры
Номинальная мощность
кВт
2,0
2,0
Электрическое подключение
В
однофазная сеть
переменного
тока, 230 В
однофазная сеть
переменного
тока, 230 В
Номинальный объем,
максимальный
л
5
5
Регулировка температуры
прибл.
минимум
максимум
°C
°C
35
100
35
100
Допустимое рабочее
избыточное давление
МПа
0
0
Максимальный расход
л/мин
10
10
Подключение воды
(наружная резьба)
G ½
G ½
Класс защиты согласно
DIN EN 60335
1
1
Тип защиты согласно
EN 60529
IP 24 D
IP 24 D
Свидетельство об испытании
арматуры, выданное
ведомством по надзору
P-IX 7876/II
P-IX 9966/I
Резервуар (материал)
Полимерный
материал
Полимерный
материал
Корпус арматуры (материал)
Латунь
Латунь
Корпус арматуры (материал)
Полимерный
материал
-
Цвет корпуса арматуры
белый Хромированная
поверхность
Размеры и вес
Высота (по центру арматуры)
мм
295
295
Ширина
мм
325
325
Глубина
мм
197
197
Длина соединительного кабеля:
мм
750
750
Вес, пустой, прим.
кг
2,9
2,9
14.3.1 Таблица скорости нагрева
Длительность нагрева зависит от объема заполнения,
количества накипи и остаточного тепла. Время нагрева при
подаче холодной воды с температурой 10 °C и при установке
температуры на максимум приведено в следующей таблице.
Таблица скорости нагрева
Объем
л
1
2
3
4
5
Время нагрева,
ориентировочно
мин
3
6
9
12
15
