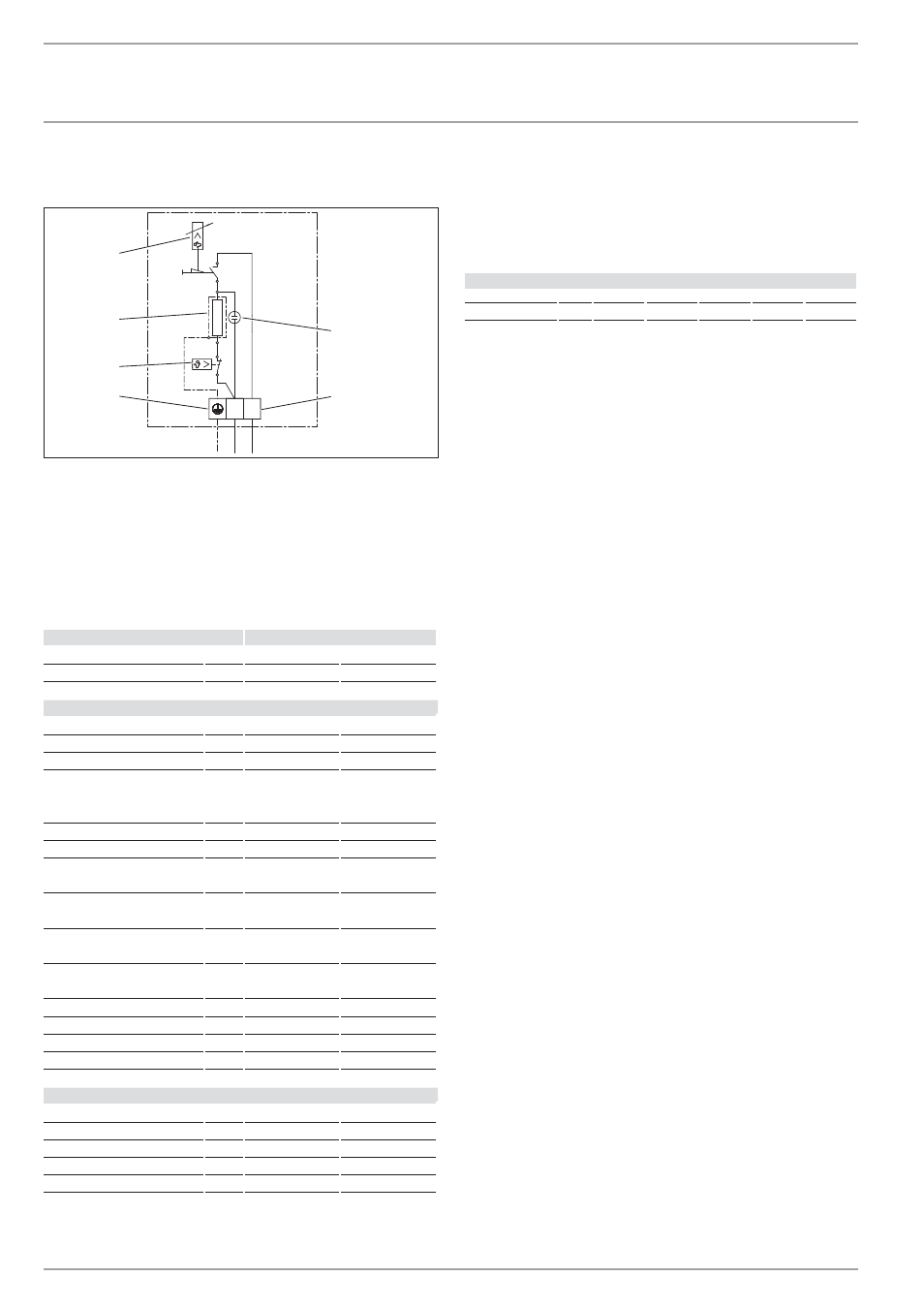

14.2 Elektroschaltplan
1/N/PE ~ 230 V
N L
1
6
5
4
3
2
2
6
_0
2_0
4
_0
1
7
9
1 Signallampe für Betriebsanzeige
2 Netzanschlussklemme
3 Schutzleiteranschluss
4 Schutztemperaturregler
5 Heizelement
6 Temperaturwählbegrenzer
14.3 Datentabelle
Modell
Kochendwassergerät
Typ
EBK 5 K
KBA 5 KA
Bestellnummer
074288
074289
Betriebsdaten
Nennleistung
kW
2,0
2,0
Elektroanschluss
V
1/N/PE ~ 230
1/N/PE ~ 230
Nenninhalt maximal
l
5
5
Temperatureinstellung circa
minimal
maximal
°C
°C
35
100
35
100
zulässiger Betriebsüberdruck
MPa
0
0
maximale Durchfluss menge
l/min
10
10
Wasseranschluss
(Außengewinde)
G ½
G ½
Schutzklasse nach
DIN EN 60335
1
1
Schutzart nach
EN 60529
IP 24 D
IP 24 D
Bauaufsichtliches Prüfzeugnis
für die Armatur
P-IX 7876/II
P-IX 9966/I
Behälter (Werkstoff)
Kunststoff
Kunststoff
Armaturenkörper (Werkstoff)
Messing
Messing
Armaturengehäuse (Werkstoff)
Kunststoff
-
Farbe Armaturengehäuse
weiß Chrom-Oberfläche
Maße und Gewichte
Höhe (Mitte Armatur)
mm
295
295
Breite
mm
325
325
Tiefe
mm
197
197
Anschlussleitung Länge
mm
750
750
Gewicht, leer circa
kg
2,9
2,9
14.3.1 Aufheiztabelle
Die Aufheizdauer ist abhängig von Füllmenge, Verkalkung und
Restwärme. Die Aufheizzeit bei einem Kaltwasserzulauf mit 10 °C
und maximaler Temperatureinstellung entnehmen Sie der fol-
genden Tabelle.
Aufheiztabelle
Inhalt
l
1
2
3
4
5
Aufheizzeit circa
min
3
6
9
12
15
