МОНТАЖ
МОНТАЖ
EBK 5 K
26
_0
2_
04_0
15
5
1
2
2
1
Резьбовой обжим, размер ключа 19
2
Отводная / пароотводящая труба
KBA 5 KA
1
2
2
26
_0
2_
04_0
15
7
1
Резьбовой обжим, размер ключа 19
2
Отводная / пароотводящая труба
»

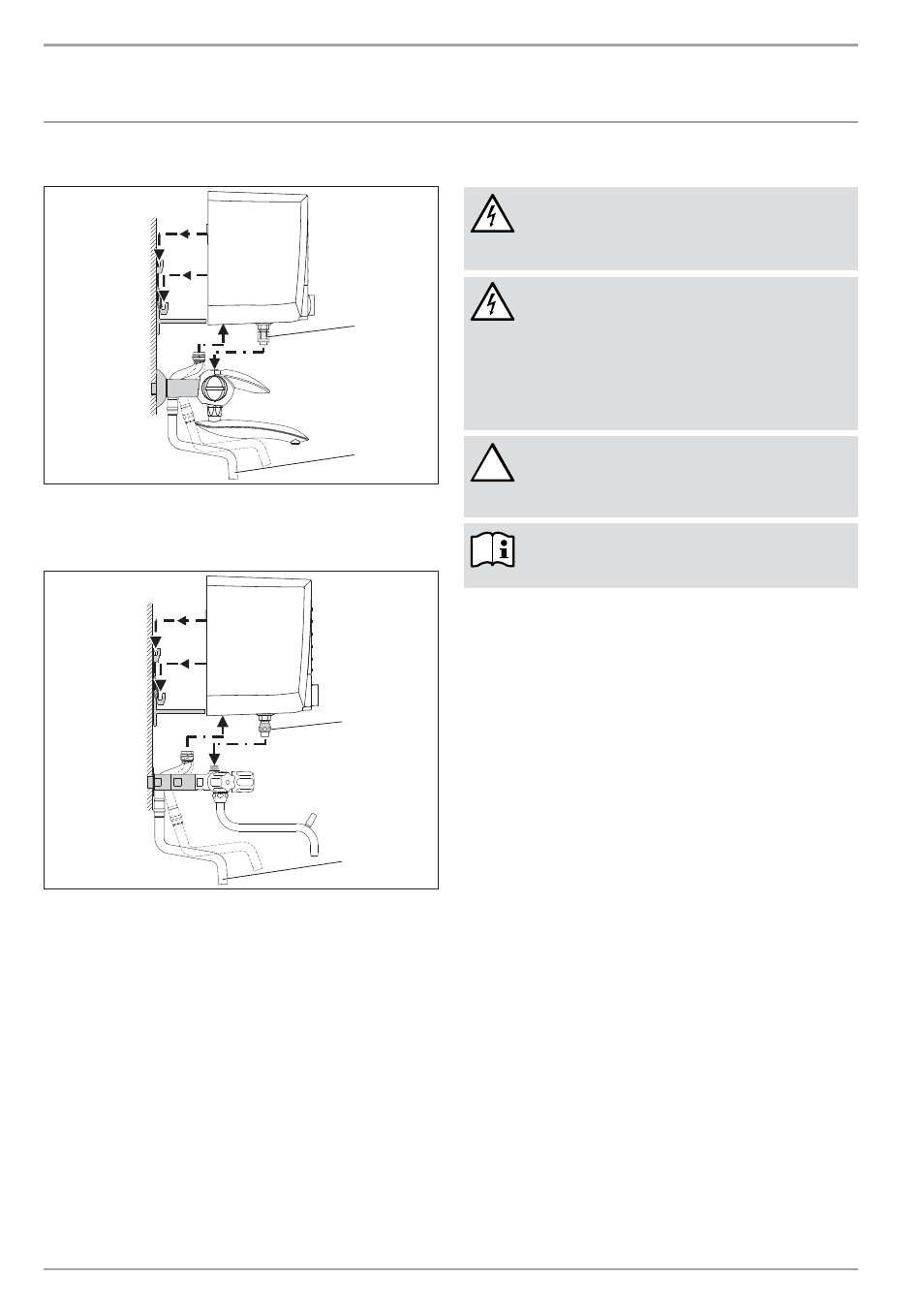

Установите прибор сверху на настенную подвеску
и арматуру и выровняйте его.
»
При затягивании обжимного резьбового соединения
прижмите прибор слегка вниз.
»
Установите отводную / пароотводящую трубу.
9.2.1 Подключение к источнику питания
Опасно для жизни! Высокое напряжение!
Все работы по установлению электрических
соединений и монтажу необходимо производить
в соответствии с инструкцией.
Опасно для жизни! Высокое напряжение!
Монтаж со стационарно проложенным
присоединительным проводом не допускается.
При постоянном подключении к сети через
соединительную розетку на приборе прибор
должен расцепляться с сетью с помощью
разделяющего участка размером не менее 3 мм
на каждом полюсе.
!
Опасность повреждения!
Следует учитывать данные на заводской
табличке. Напряжение сети должно совпадать
с указанным на табличке.
Подключение к проводу заземления.
Прибор должен быть подключен к проводу
заземления.
При подключении прибора через розетку с защитным
контактом необходимо, чтобы после установки прибора
к ней обеспечивался свободный доступ.
