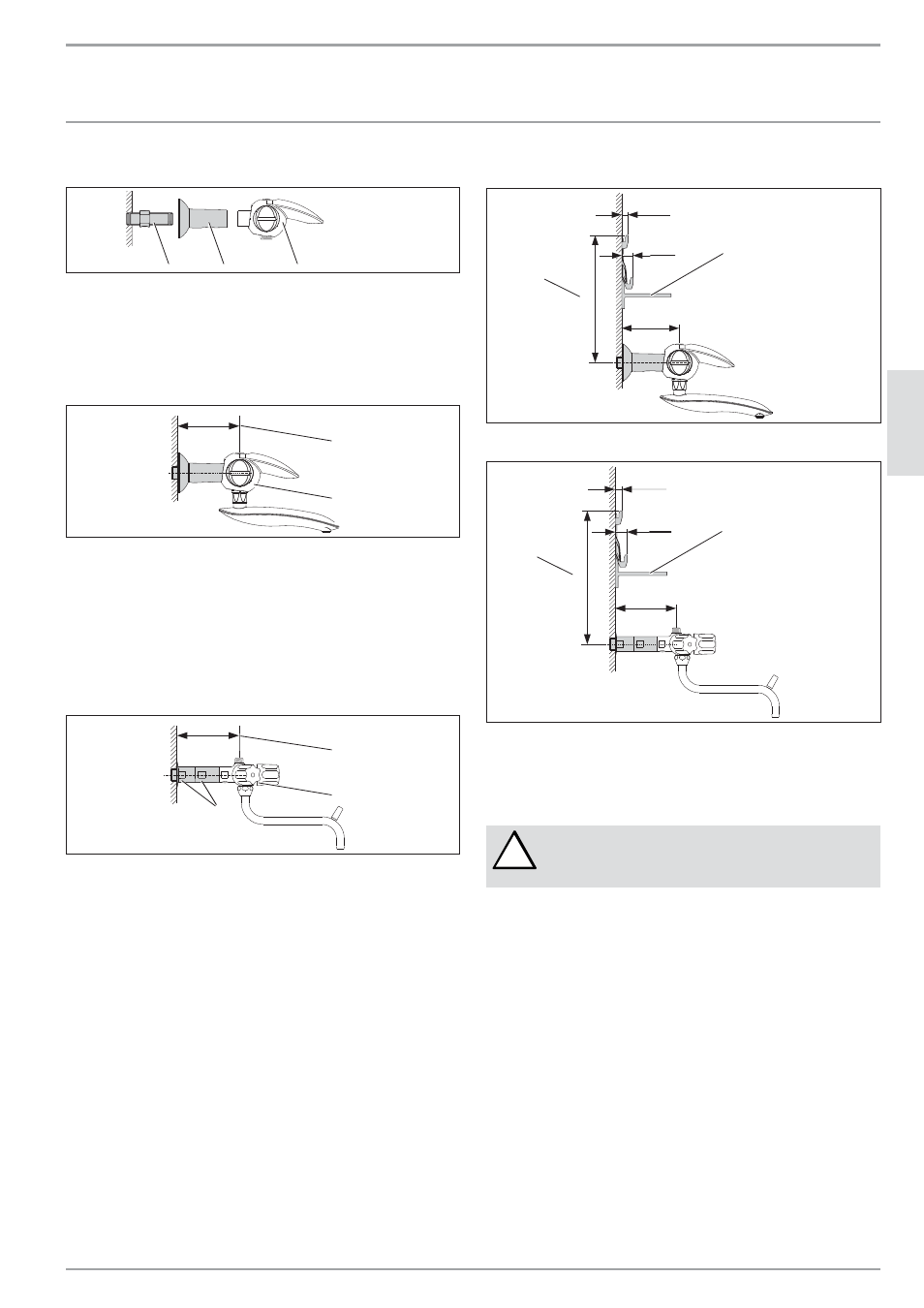

МОНТАЖ
МОНТАЖ
EBK 5 K
26
_0
2_
04_0
12
7
1
2
3
2
2
2
2
3
1
Двойной ниппель с дроссельным винтом
2
Пластиковая втулка
3
Белый смеситель с двумя вентилями и рычагом
»
Вверните двойной ниппель.
»
Наденьте на двойной ниппель пластиковую втулку.
105
+15
1
2
2
26
_0
2_
04_0
13
1
1
Контрольный размер для вворачивания
2
Белый смеситель с двумя вентилями и рычагом
и с дроссельным винтом
»
Вверните арматуру, соблюдая при этом контрольный размер
для вворачивания.
»
Установите сливную арматуру.
KBA 5 KA
105
+15
1
2
2
26
_0
2_
04_0
13
2
3
3
1
Контрольный размер для вворачивания
2
Хромированный смеситель с тремя вентилями
и с дроссельным винтом
3
Удлинители
»
Вверните арматуру с удлинителями, соблюдая при этом
контрольный размер для вворачивания.
»
Установите сливную арматуру.
EBK 5 K
12 + x
22 + x
105 + x
230
26
_0
2_
04_0
15
4
2
1
2 x
KBA 5 KA
12 + x
22 + x
105 + x
230
2
26
_0
2_
04
_0
15
6
1
1
Планка для подвешивания
2
Контрольный размер по высоте
x Увеличение глубины погружения арматуры / расстояния
накладок от кронштейна, не более 15 мм.
!
При глубине вворачивания арматуры более
105 мм накладки кронштейна требуется
подогнуть (см. рисунок).
»
Установите настенную подвеску с помощью прилагаемых
дюбелей и винтов.
»
Выровняйте настенную подвеску с помощью уровня.
Соблюдайте при этом контрольный размер по высоте. При
неровностях стены настенную подвеску можно закрепить
внизу с помощью дополнительных винтов.
