EBK KBA |
21
INSTALLATIE
MONTAGE
EBK 5 K
2
6
_0
2_0
4
_0
1
2
7
1
2
3
2
3

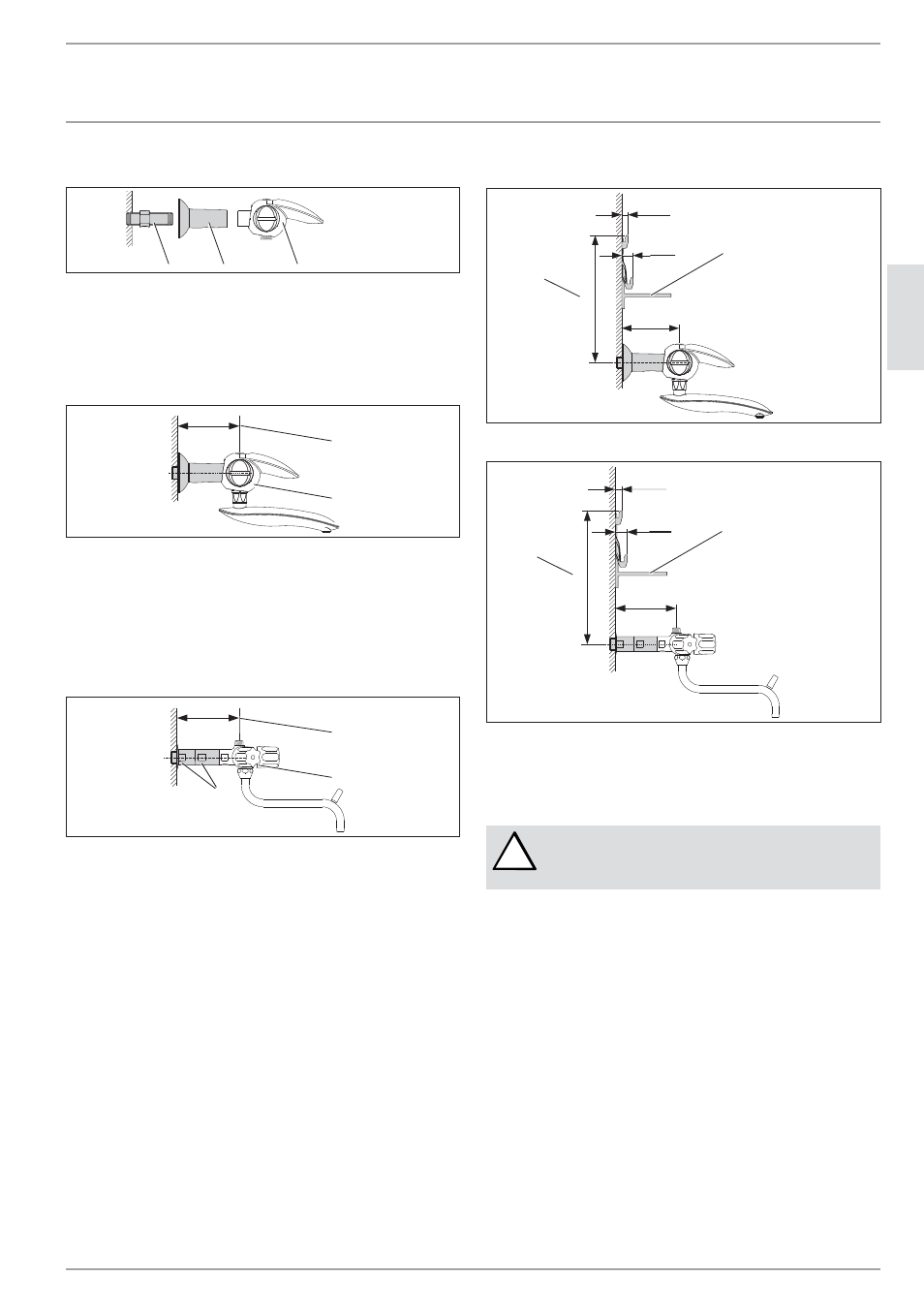

1 Dubbele nippel met smoorschroef
2 Kunststofhuls
3 Witte hefboom-tweegreepskraan
»
Schroef de dubbele nippel erin.
»
Schuif de kunststofhuls op de dubbele nippel.
105
+15
1
2
2
2
6
_0
2_0
4
_0
1
3
1
1 Inschroef-controlemaat
2 Witte hefboom-tweegreepskraan met smoorschroef
»
Schroef de kraan erin en houd daarbij rekening met de inschroef-
controlemaat.
»
Monteer de kraanuitloop.
KBA 5 KA
105
+15
1
2
2
2
6
_0
2_0
4
_0
1
3
2
3
3
1 Inschroef-controlemaat
2 Verchroomde driegreepskraan met smoorschroef
3 Verlengingen
»
Schroef de kraan met de verlengingen erin en houd daarbij
rekening met de inschroef-controlemaat.
»
Monteer de kraanuitloop.
EBK 5 K
12 + x
22 + x
105 + x
230
2
6
_0
2_0
4
_0
1
5
4
2
1
2 x
1
KBA 5 KA
12 + x
22 + x
105 + x
230
2
2
6
_0
2_0
4
_0
1
5
6
1
1
1 Wandbevestiging
2 Hoogte-controlemaat
x De kranen-dompeldiepte/de afstand van de klampen van de
wandhouder vergroten, met maximaal 15 mm.
!
Bij een schroefdiepte van de kranen die groter is dan
105 mm, moet u de klampen van de wandhouder
bijbuigen (zie afbeelding).
»
Monteer de wandbevestiging met de meegeleverde pluggen,
ringen en schroeven.
»
Lijn de wandbevestiging uit met de behulp van een waterpas.
Houd daarbij rekening met de hoogte-controlemaat. Als de
wand oneffen is, kan de wandbevestiging onderaan met extra
schroeven worden vastgezet.
