26
|EBK KBA
WWW.STIEBEL-ELTRON.COM
INSTALLATIE
TECHNISCHE GEGEVENS

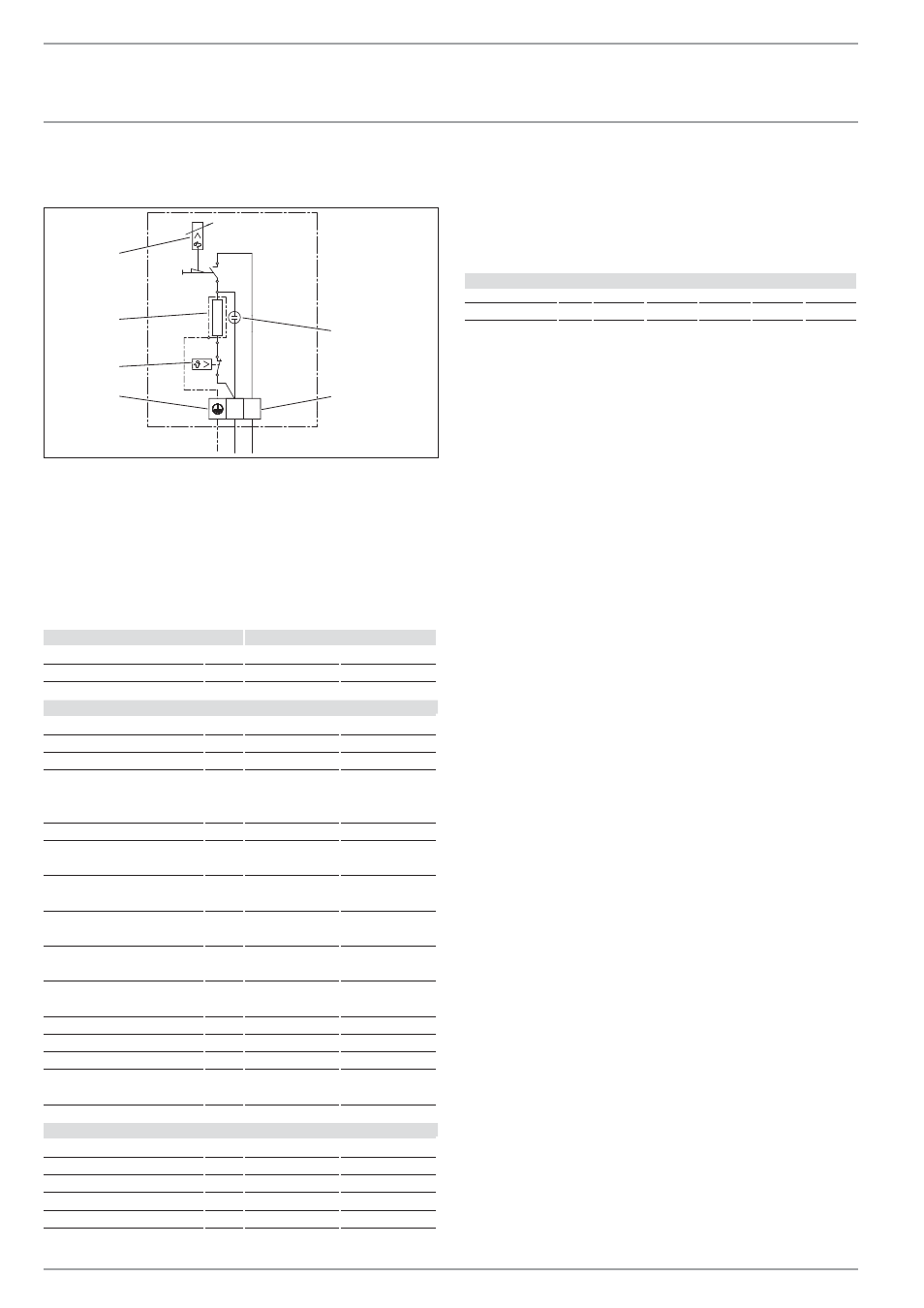

14.2 Elektrisch
schema
1/N/PE ~ 230 V
N L
1
6
5
4
3
2
2
6
_0
2_0
4
_0
1
7
9
1 Waarschuwingslampje voor bedrijfsweergave
2 Netaansluitklem
3 Aardingsaansluiting
4 Beschermtemperatuurregelaar
5 Verwarmingselement
6 Temperatuurbegrenzer
14.3 Gegevenstabel
Model
Kokendwatertoestel
Type
EBK 5 K
KBA 5 KA
Ordernummer
074288
074289
Bedrijfsgegevens
Nominaal vermogen
kW
2,0
2,0
Elektro-aansluiting
V
1/N/PE ~ 230
1/N/PE ~ 230
Nominale inhoud maximaal
l
5
5
Temperatuurinstelling circa
minimaal
maximaal
°C
°C
35
100
35
100
Toegelaten werkdruk
MPa
0
0
Maximale
doorstroomcapaciteit
l/min
10
10
Wateraansluiting
(buitendraad)
G ½
G ½
Beveiligingsklasse volgens
EN 60335
1
1
Beschermingsgraad volgens
EN 60529
IP 24 D
IP 24 D
Bouwkundig testcertificaat
voor de kraan
P-IX 7876/II
P-IX 9966/I
Reservoir (materiaal)
kunststof
kunststof
Kraanlichaam (materiaal)
messing
messing
Kraanbehuizing (materiaal)
kunststof
-
Kleur kraanbehuizing
wit
verchroomd
oppervlak
Afmetingen en gewichten
Hoogte (midden van kraan)
mm
295
295
Breedte
mm
325
325
Diepte
mm
197
197
Lengte aansluitkabel
mm
750
750
Leeg gewicht, circa
kg
2,9
2,9
14.3.1 Opwarmtabel
De opwarmduur is afhankelijk van het volume, de kalkafzetting
en de restwarmte. Als het koude water een toevoertemperatuur
van 10 °C heeft en de maximale temperatuur is ingesteld, treft u
de opwarmtijd in de volgende tabel aan.
Opwarmtabel
Inhoud
l
1
2
3
4
5
Opwarmtijd circa
min
3
6
9
12
15
