Работа с консолью

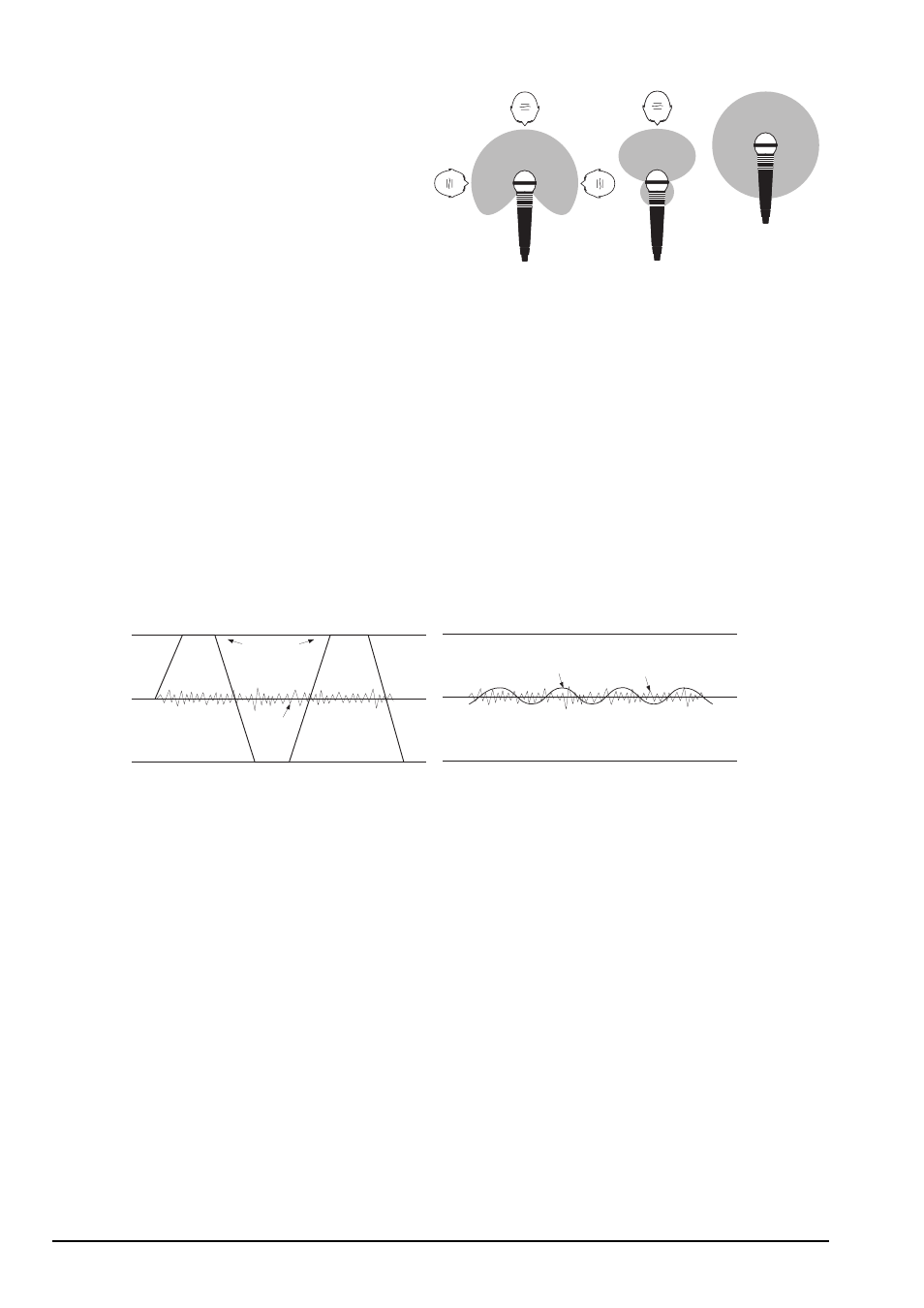

Расположение микрофонов
Корректное расположение микрофонов при концертной работе
с учетом их диаграмм направленности имеет первостатейное
значение. Кардиоидные микрофоны наиболее чувствительны к
фронтальному звуку, гиперкардиоидные имеют еще большую
направленность с пиком непосредственно перед микрофоном.
Эти модели идеальны для записи вокалистов и инструментов,
когда важно исключить возможность возникновения самовоз-
буждения. Микрофон должен располагаться как можно ближе к
источнику звука для ослабления нежелательных призвуков, что
позволяет увеличить усиление в микшере и избежать самовоз-
буждения. Корректно расположенные микрофоны практически
не нуждаются в дополнительной эквализации. В данной области нет строгих правил — все определяется на слух!
Начальные установки
Выполняйте следующую процедуру для каждого канала:
• Подключите источники сигналов к необходимым входам и отожмите кнопки MUTE. Фантомное питание подается после подклю-
чения микрофонов.
• Установите мастер-фейдер и входные фейдеры на отметку “0” и установите уровень громкости оконечного усилителя около
70%.
• Установите корректный уровень сигнала и нажмите кнопку PFL первого канала для его мониторинга по измерителям.
• Установите входной уровень по желтой секции дисплея с возможностью загорания первого красного индикатора на пиках сигна-
ла.
• Повторите эту процедуру для остальных каналов.
При работе с любыми источниками, результирующий выходной уровень зависит от многих факторов, в частности от установок
входного усиления, канальных и мастер-фейдеров. Используйте максимально возможное усиление микрофона, требуемое для
достижения правильного баланса между сигналами, устанавливая фейдеры, как описано выше.
Если входное усиление завышено, для его компенсации фейдер канала необходимо будет закрывать, что уменьшает возможность
свободного хода для борьбы с самовозбуждением, поскольку в нижней части фейдера малые перемещения дают очень большое
влияние на выходной уровень. Также при этом возрастает риск искажений сигнала вследствие перегрузки канала.
Если входное усиление занижено, для получения адекватного выходного уровня необходимо будет максимально открывать фей-
деры, что приводит к возрастанию фоновых шумов.
Цифровой выход
Каждая модель Spirit M Series оснащена цифровым выходом S/PDIF стандарта IEC9581989-03, а также EIAJ CP-340 1987-9.
Характеристики
Частота дискретизации: 44.1 кГц
Коммутация: коаксиальный видеокабель 75 Ом ±5% с разъемами RCA
Выходное сопротивление: 75 Ом ±20% (100 кГц … 6 МГц)
Выходное напряжение: 0.4 В … 0.6 В
Синхронизация
Цифровой выход работает на фиксированной частоте дискретизации 44.1 кГц. Для синхронизации консолей Spirit M Series с
внешним оборудованием имеются два способа:
1. Установите внешнее устройство в режим ведомого от синхросигнала выхода S/PDIF консоли.
2. Подключите внешнее устройство через преобразователь частот дискретизации.
Обслуживание
Не закрывайте вентиляционные отверстия.
Избегайте хранения или использования микшера в условиях экстремальных температур, вибрации, повышенной влажности
или запыленности.
Производите очистку микшера сухой мягкой щеткой или мягкой тканью, смоченной этиловым спиртом. Не используйте ника-
кие другие растворители, поскольку они могут повредить надписи и пластиковые части.
Не располагайте вблизи микшера жидкостей и сигарет, поскольку это может повлиять на состояние фейдеров и кнопок.
Постоянное внимание и регулярное обслуживание помогают значительно увеличить срок службы прибора.
Гарантийное обслуживание
По всем вопросам, связанным с ремонтом или сервисным обслуживанием микшеров SPIRIT M Series, обращайтесь к представи-
телям фирмы Soundcraft — компании A&T Trade. Телефон для справок (095) 242-5325. E-mail: [email protected]
6 Soundcraft Spirit M Series. Руководство пользователя
Кардиоидный Гиперкардиоидный
Всенаправленный
Перегрузка
сигнала
Сигнал Шум
Шум
