Введение
Установка
• Подключите блок питания к сетевой линии и заземлению, не являющимся общими с регуляторами освещения.
• Установите микшер в положение, соответствующее наиболее комфортной зоне прослушивания.
• Расположите аудиокабели как можно дальше от сетевых проводов, используя по возможности симметричные линии. При необ-
ходимости пересекайте кабели аудиосигналов и освещения под прямыми углами для минимизации наводок. Несимметричные ли-
нии должны иметь минимально возможную длину.
• Регулярно проверяйте состояние кабелей и помечайте их для быстрой идентификации.
Коммутация
Во избежание появления излишне громких сигналов, начинайте работу при установленном в крайнее левое положение
регуляторе GAIN, особенно при коммутации источников сигнала со входом LINE!
Полярность (фаза)
При работе с симметричными линиями необ-
ходимо помнить о полярности сигналов. При
обратном включении положительного и отри-
цательного проводников симметричных кабе-
лей, например, от двух микрофонов, принима-
ющих один сигнал, он может быть сильно ос-
лаблен — вплоть до полного исчезновения. Та-
кая расфазировка может стать серьезной про-
блемой при близкой работе двух микрофонов.

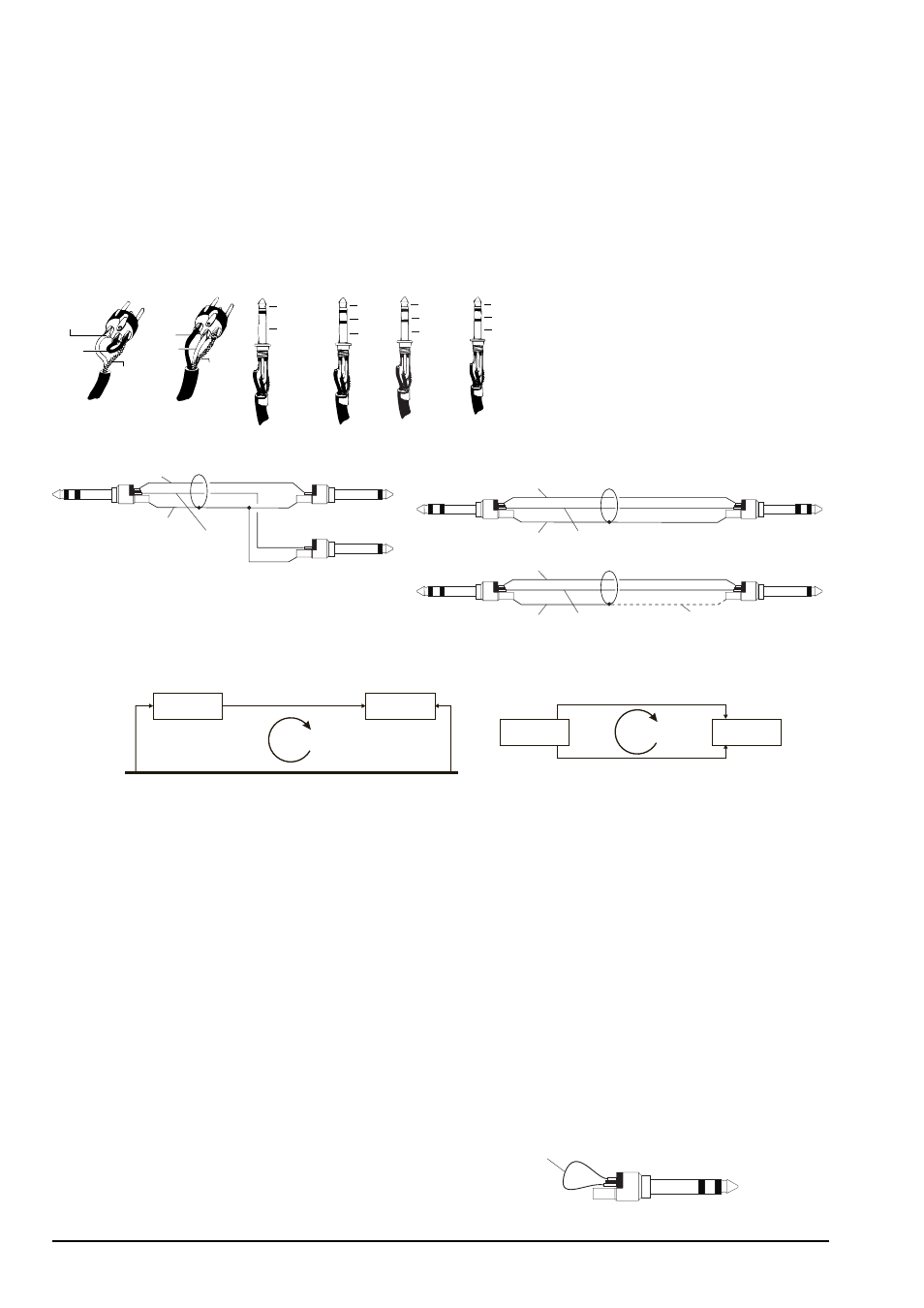

Заземление и экранировка
Для оптимальной звукопередачи по возможности исполь-
зуйте симметричные соединения и следите за наличием
жестких бесшумных точек заземления, чтобы экраны всех сигнальных кабелей были заземлены. В некоторых нестандартных усло-
виях, во избежание образования земляных петель убедитесь, что экраны кабелей и земли других сигналов заземлены только в ис-
точниках и одним концом.
При использовании несимметричных соединений можно минимизировать шум следующими методами:
• На входах используйте двойной экранированный кабель.
• На выходах подключайте сигнал к положительному выходному контакту, а землю выходного устройства — к отрицательному.
При использовании двойного экранированного кабеля подключайте экран только со стороны микшера.
• Избегайте размещения аудиокабелей и звукового оборудования вблизи регуляторов освещения или силовых кабелей.
• Чувствительность к наводкам значительно понижается при использовании низкоимпедансных источников, типа высококачест-
венных профессиональных микрофонов или выходов современного аудиооборудования. Избегайте применения высокоимпеданс-
ных микрофонов, которые могут принимать наводки даже при использовании высококачественных кабелей.
Никогда не отсоединяйте землю прибора от сетевого заземления.
Решение проблем
• Изучите блок-схему консоли.
• Ознакомьтесь со всеми параметрами и коммутацией системы.
• Поменяйте местами входные разъемы для проверки источника сигнала. Проверьте микрофонный и линейный входы.
• Уменьшите длину цепи канала, используя точку разрыва для перенаправления сигнала на другие заведомо исправные входы.
• Назначайте каналы на разные выходы или посылы для идентификации неисправностей мастер-секции.
• Сравните работу проблемного канала с работой идентичного. Используйте PFL è AFL для мониторинга сигнала каждой секции.
• Неисправность контактов разрыва можно определить, используя короткозамкнутый джек с закороченными кольцом и наконеч-
ником. Если при введении такого джека сигнал появляется, значит проблема в нормализации контактов разрыва — повреждении
или загрязнении.
При затруднениях обратитесь в службу технической поддержки.
2
Soundcraft Spirit M Series. Руководство пользователя
2 (+)
1 Экран
3 (-)
Перемычка
3-1
Несиметричный
вход XLR
Симметричный
вход XLR
2 (+)
1 Экран
Несиметричный
вход
Симметричные
входы/выходы
Сигнал
Экран
(+)
(-)
Экран
Разрывы
Посыл
Возврат
Экран
Левый
Правый
Экран
Наушники
Разрыв
Посыл сигнала
Экран
Возврат сигнала
Посыл
Возврат
От симметричного
выхода
От симметричного
выхода
Сигнал
Экран
Земля сигнала
К внешнему
прибору
К внешнему
прибору
Сигнал
Экран
Возможно отсутствие данного соединения
Симметричная коммутация
Несимметричная коммутация
Земля сигнала
Земляная петля
Земляная петля
Пример 1
Пример 2
Микшер
Микшер
Усилитель
Усилитель
Питание
Питание
Сетевая земля
Аудиосигнал (с заземлением)
Левый канал (с заземлением)
Правый канал (с заземлением)
Короткозамкнутый джек
Перемычка
