Описание микшера

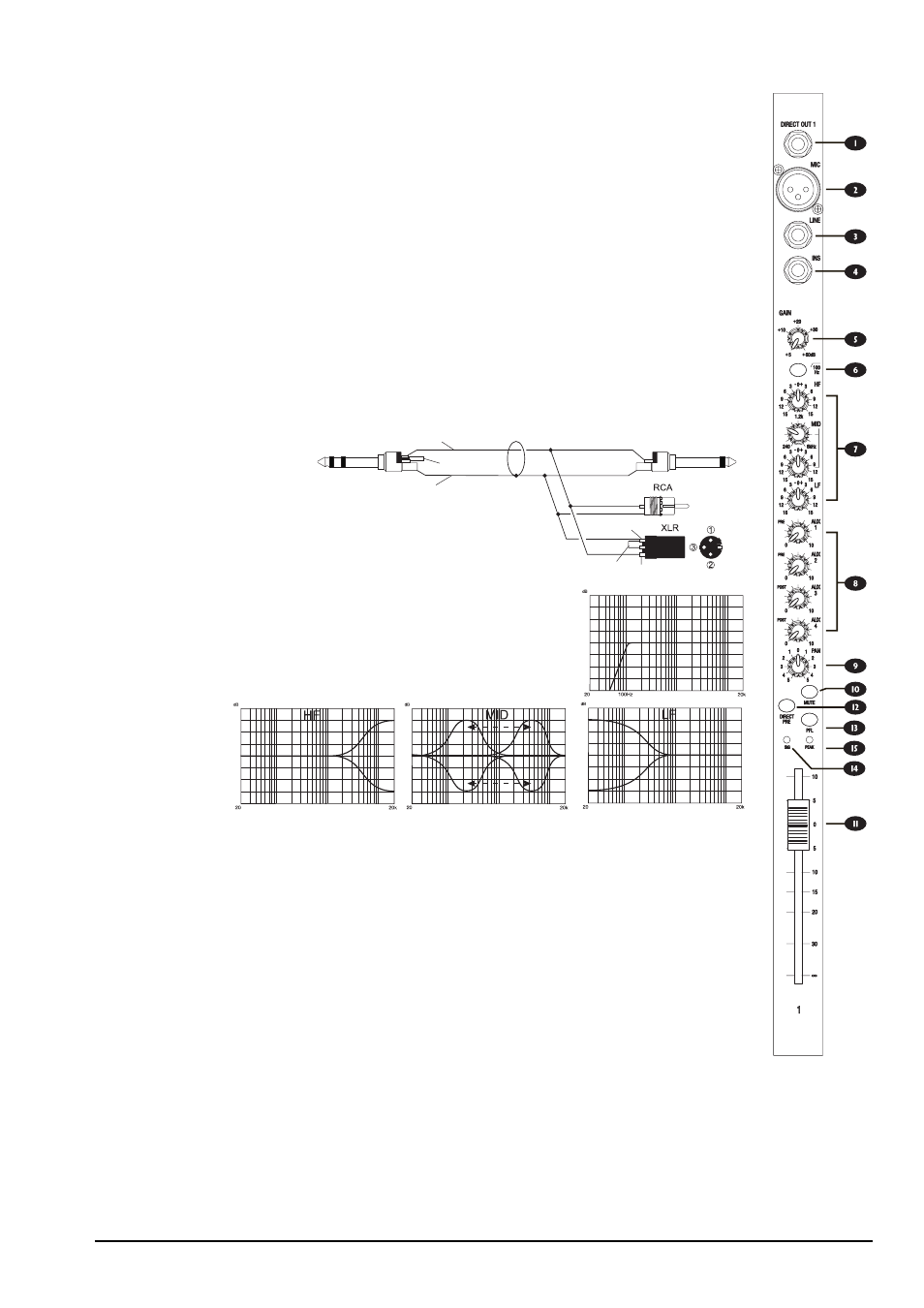

Моно входной канал
1) Разъем DIRECT OUT
Каналы 1-8 оборудованы директ-выходами для прямой подачи сигнала на внешние устройства записи или бло-
ки эффектов.
2) Вход MIC
Микрофонный вход организован на разъеме XLR и согласуется с симметричными и несимметричными сигнала-
ми. Желательно использование профессиональных динамических, конденсаторных или ленточных микрофо-
нов, поскольку они являются низкоимпедансными. Возможно использование недорогих высокоимпедансных
микрофонов, однако при этом возрастает уровень шумов. При нажатии кнопки PHANTOM POWER на разъем бу-
дет подано фантомное питание, необходимое для работы с конденсаторными микрофонами. Раскоммутируйте
данный разъем при работе со входом LINE. Входной уровень устанавливается регулятором GAIN.
Во избежание повреждений оборудования переключайте фантомное питание только при закрытых вы-
ходных фейдерах.
Во избежание повреждений оборудования не включайте фантомное питание при работе с несиммет-
ричными источниками сигналов.
3) Вход LINE
Служит для подключения синтезаторов, ритм-машин или других электронных инструментов и организован на
разъеме TRS. Данный вход симметричный, однако предусматривает подключение несимметричных источни-
ков. Входной уровень устанавливается регулятором GAIN.
4) Разъем INS
Несимметричный пре-эквалайзер-
ный разрыв служит для включения в
цепь сигнала приборов динамичес-
кой обработки. Разъем выполнен на нормально
замкнутом разъеме TRS. При введении джека, цепь
сигнала разрывается перед секцией эквалайзера. Посыл может использо-
ваться для организации альтернативного директ-выхода.
5) Регулятор GAIN
Устанавливает входной уровень сигнала микрофона или инструмента.
Следите за корректной установкой данного уровня — при высоких уровнях сиг-
нал перегружается и искажается, при низких — повышается уровень фоновых
шумов. Имейте в виду, что некоторое оборудование работает при более низких
выходных уровнях (-10 dBV), чем профессиональное.
6) Кнопка 100Hz
Нажатие данной кнопки включает низкочастотный обрезной фильтр с крутизной
18 дБ/октаву.
7) Эквалайзер
Регулятор HF
Вращение регулято-
ра по часовой стрел-
ке усиливает высо-
кие частоты (12 кГц и
выше) до 15 дБ и на-
оборот, вращение регулятора против часовой стрелке ослабляет их до 15 дБ. Центральное положение регуля-
тора не оказывает влияния на сигнал.
Регуляторы MID
Два регулятора, изменяющих частотную характеристику в среднечастотной области. Нижний регулятор осуще-
ствляет усиление/ослабление на 15 дБ, а верхний устанавливает частоту в диапазоне 240 Гц — 6 кГц. Цент-
ральное положение регулятора не оказывает влияния на сигнал. Добротность (Q) равна 1.5.
Регулятор LF
Вращение регулятора по часовой стрелке усиливает низкие частоты (60 Гц и ниже) до 15 дБ и наоборот, вра-
щение регулятора против часовой стрелке ослабляет их до 15 дБ. Центральное положение регулятора не ока-
зывает влияния на сигнал.
8) Посылы AUX
Используются для создания дополнительного микса для исполнителя, эффектов или записи и имеют индивиду-
альные выходы на тыльной панели микшера. Для эффектов используется пост-фейдерное включение, для мо-
ниторинга — пре-фейдерное.
Регуляторы AUX 1 и 2
Данные посылы всегда пре-фейдерные и обычно используются для создания мониторного микса или дополни-
тельного субмикса.
Регуляторы AUX 3 и 4
Данные посылы всегда пост-фейдерные и используются в качестве посыла на эффекты или внешнего субмикса.
9) Регулятор PAN
Служит для панорамирования сигнала канала в левой/правой шинах микса.
10) Кнопка MUTE
При ее нажатии все выходы канала, кроме разрывов, мьютируются. При конфигурации директ-выходов в качестве пре-фейдер-
ных, сигналы на них не зависят от положения данной кнопки.
Soundcraft Spirit M Series. Руководство пользователя
3
Разрыв
Посыл сигнала
Экран
Перемычка
Пре-фейдерный
моно директ-выход
Экран
Сигнал
Перемычка 1-3
