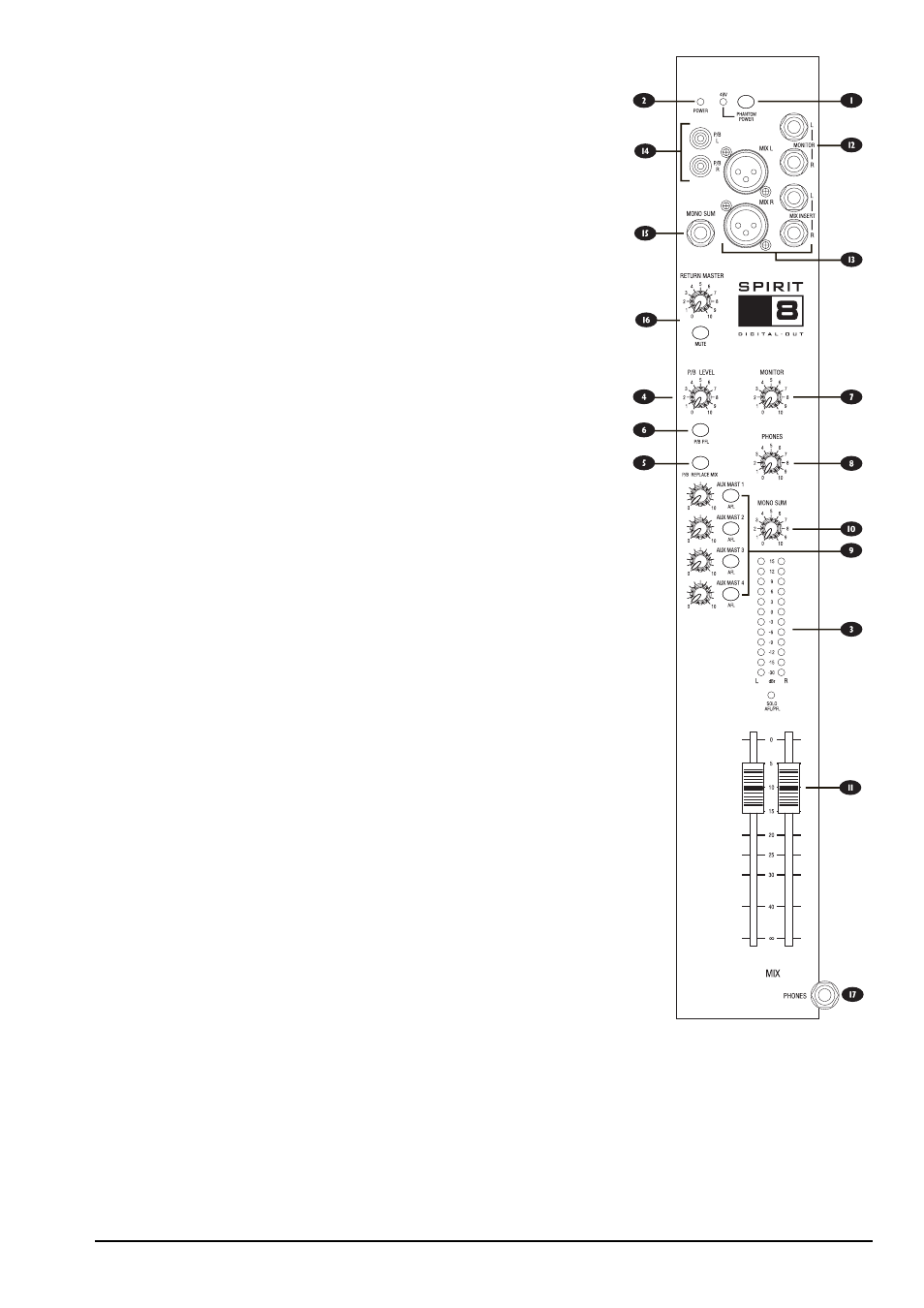

Мастер секция
1) Кнопка PHANTOM POWER
Нажатие данной кнопки подает фантомное питание на микрофонные входы. При этом
загорается индикатор.
Во избежание повреждений оборудования не включайте фантомное питание при
работе с несимметричными микрофонами.
Во избежание повреждений оборудования переключайте фантомное питание
только при закрытых выходных фейдерах.
2) Индикатор питания
Служит для индикации включения питания консоли.
3) Измерители
3-цветные измерители отображают уровень сигнала на выходах MIX R è MIX L. Стан-
дартный выходной уровень соответствует загоранию красных индикаторов на пиках
сигнала. При нажатии любой из кнопок PFL èëè AFL измерители отображают уровень
выбранный сигнал PFL/AFL в моно.
4) Регулятор P/B LEVEL
Устанавливает уровень сигнала левого и правого RCA-входов P/B, служащих для мони-
торинга магнитофона.
5) Кнопка P/B REPLACE MIX
При ее нажатии через выход микса воспроизводится сигнал источника, подключенного
к разъемам P/B.
6) Кнопка P/B PFL
При ее нажатии через выходы мониторинга воспроизводится сигнал источника, под-
ключенного к разъемам P/B до регулятора P/B LEVEL.
7) Регулятор MONITOR
Устанавливает уровень сигнала на выходах MONITOR L è R.
8) Регулятор PHONES
Устанавливает выходной уровень на выходе наушников независимо от сигнала на выхо-
дах MONITOR.
9) Мастер-регуляторы AUX
Каждый выход AUX имеет индивидуальный регулятор с кнопкой AFL.
Кнопки AFL
При нажатии данных кнопок на мониторинг поступает сигнал AUX после соответствую-
щих регуляторов. При этом в мастер-секции загорается индикатор PFL/AFL, и индика-
торы отображают сигнал PFL/AFL.
10) Регулятор MONO SUM
Устанавливает уровень монофонического суммарного сигнала левого и правого кана-
лов шин микса на выходном симметричном разъеме TRS.
11) Мастер-фейдеры
Устанавливают окончательный уровень на выходах шин микса. При корректной уста-
новке входных уровней их рабочее положение должно быть в районе отметки “0”.
12) Выходы MONITOR
Симметричные выходы мониторинга на разъемах TRS.
13) Выходы и разрывы микса
Выходы микса Mix L è R организованы на симметричных разъемах XLR. Разрывы микса
MIX INSERT организованы на несимметричных джеках.
14) Входы P/B
Два несимметричных входных разъема RCA предназначены для подключения стерео-
выходов магнитофонов, CD-плейеров и так далее для подачи на мониторинг.
15) Выход MONO SUM
Симметричный выход на разъеме TRS.
16) Регулятор RETURN MASTER / Кнопка MUTE
Устанавливает общий уровень четырех стереовозвратов. Кнопка MUTE отключает воз-
враты и служит для сравнения обработанного и прямого сигналов микса.
17) Разъем PHONES
Служит для подключения наушников сопротивлением не менее 200 Ом и организован на 1/4” стереоджеке.
