Стерео входной канал – Инструкция по эксплуатации SoundCraft Spirit M Series
Страница 4
11) Фейдер
100-мм фейдер служит для установки уровня сигнала канала, подаваемого на мастер-секцию.
12) Кнопка DIRECT PRE
Директ-выходы стандартно пост-фейдерные, что соответствует условиям студийной записи. Для “живой” записи они могу инди-
видуально переключаться в пре-фейдерный режим нажатием данной кнопки.
13) Кнопка PFL
При нажатии кнопки PFL, на измерители и мониторинг поступает пре-фейдерный сигнал. При этом в мастер-секции загорается
индикатор PFL/AFL.
14) Индикатор SIG
Индикатор наличия сигнала загорается при превышении сигналом канала уровня -20 dBu.
15) Индикатор PEAK
Пиковый индикатор загорается при превышении сигналом канала уровня +18 dBu. Анализ сигнала происходит в трех точках: пе-
ред эквалайзером, после эквалайзера, после фейдера.

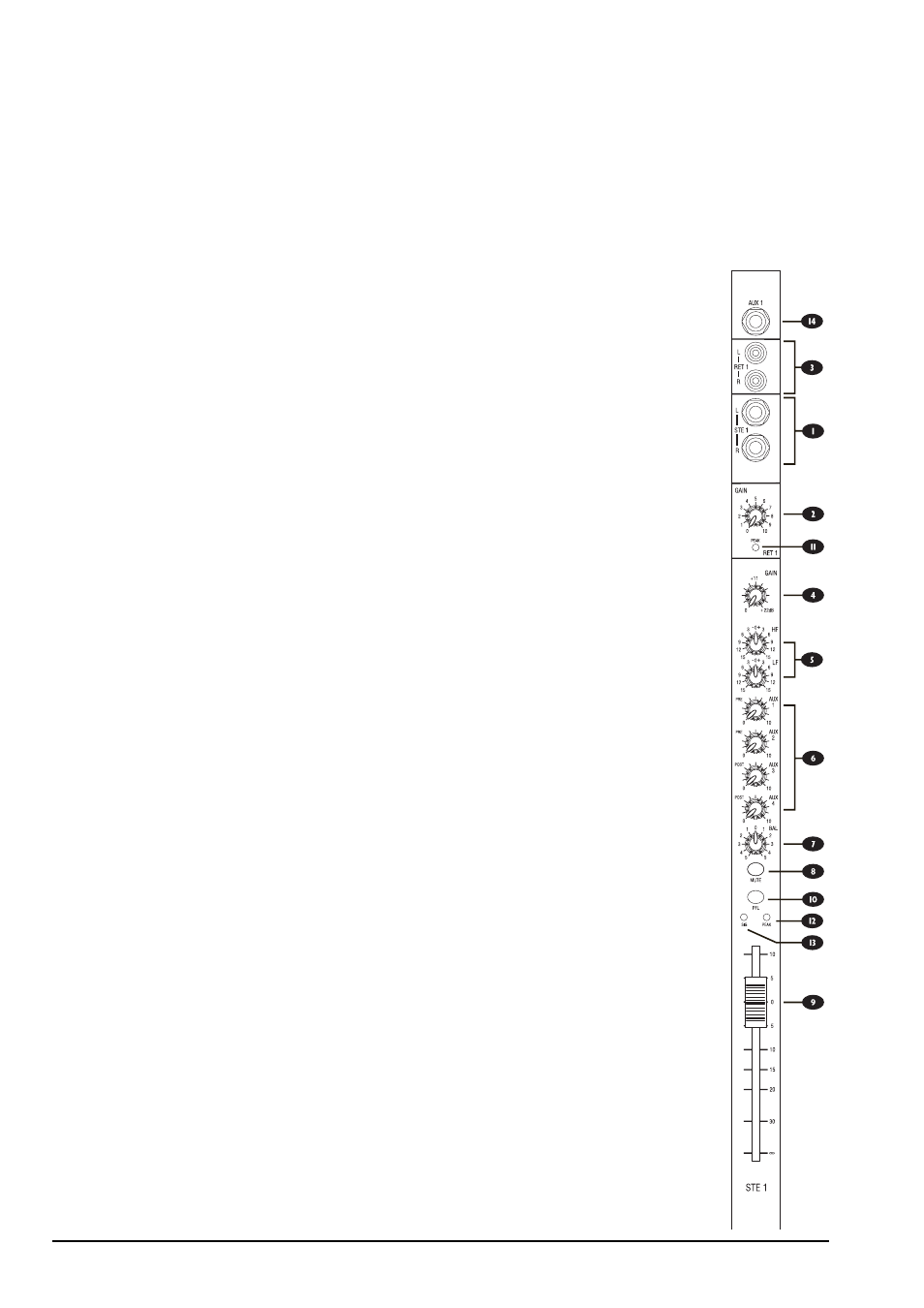

Стерео входной канал
Каждый стерео входной канал оборудован двумя парами входов на каждую линейку.
1) Входы STE 1/2/3/4
Входы на разъемах TRS служат для подключения синтезаторов, ритм-машин и других электронных инструмен-
тов или выходов эффектов. Данные входы симметричные, однако предусматривают подключение несиммет-
ричных источников. Монофонические источники подключаются только к левому разъему.
2) Регулятор GAIN
Устанавливает уровень сигнала со входов RET 1/2/3/4.
3) Входы RET 1/2/3/4
Входы на разъемах RCA служат для подключения CD-плейеров, DAT-магнитофонов или инструментов. Также
их можно использовать в качестве возвратов с эффектов.
4) Регулятор GAIN
Устанавливает входной уровень сигнала канала.
5) Эквалайзер
Регулятор HF
Вращение регулятора по часовой стрелке усиливает высокие частоты (12 кГц и выше) до 15 дБ и наоборот,
вращение регулятора против часовой стрелке ослабляет их до 15 дБ. Центральное положение регулятора не
оказывает влияния на сигнал.
Регулятор LF
Вращение регулятора по часовой стрелке усиливает низкие частоты (60 Гц и ниже) до 15 дБ и наоборот, вра-
щение регулятора против часовой стрелке ослабляет их до 15 дБ. Центральное положение регулятора не ока-
зывает влияния на сигнал.
6) Посылы AUX
Используются для создания дополнительного микса для исполнителя, эффектов или записи и имеют индиви-
дуальные выходы на тыльной панели микшера. Для эффектов используется пост-фейдерное включение, для
мониторинга — пре-фейдерное.
Регуляторы AUX 1 и 2
Данные посылы всегда пре-фейдерные и обычно используются для создания мониторного микса или дополни-
тельного субмикса.
Регуляторы AUX 3 и 4
Данные посылы всегда пост-фейдерные и используются в качестве посыла на эффекты или внешнего субмикса.
7) Регулятор Balance
Устанавливает относительный уровень стереосигнала между правым и левым каналами шины микса.
8) Кнопка MUTE
При ее нажатии все выходы канала мьютируются.
9) Фейдер
100-мм фейдер служит для установки уровня сигнала канала, подаваемого на мастер-секцию.
10) Кнопка PFL
При нажатии кнопки PFL, на измерители и мониторинг поступает пре-фейдерный сигнал. При этом в мастер-
секции загорается индикатор PFL/AFL. Левый и правый измерители отображают сигнал PFL в моно.
11) Индикатор RET PEAK
Пиковый индикатор загорается при превышении сигналом возврата уровня +18 dBu.
12) Индикатор PEAK
Пиковый индикатор загорается при превышении сигналом канала уровня +18 dBu. Анализ сигнала происходит
в трех точках: перед эквалайзером, после эквалайзера, после фейдера.
14) Индикатор SIG
Индикатор наличия сигнала загорается при превышении сигналом канала уровня -20 dBu.
15) Выходы Aux (1-4)
Симметричные выходы на разъемах TRS.
