SoundCraft MH2 - Инструкция (Страница 27)

27

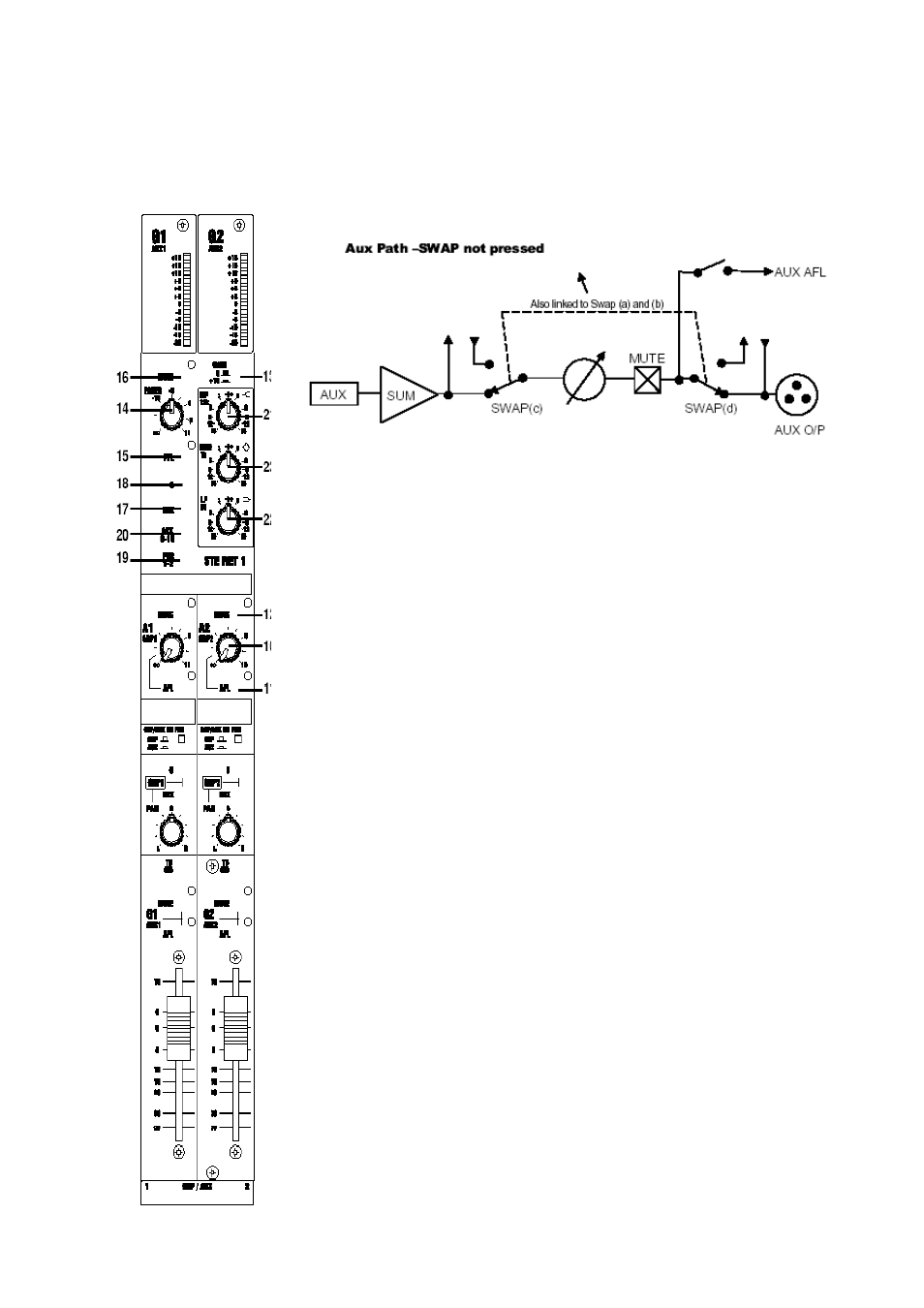

Вращающиеся регуляторы выходной секции
Каждый из 8 вращающихся регуляторов мастер секции имеет вращающийся
фейдер определенной окраски (10), регуляторы AFL (11) è MUTE (12). (На выход-
ной секции с вращающимся регуляторами стерео связывание AFL - невозмож-
но).
Кнопка Aux Path - SWAP - не нажата.
Стерео возврат FX с 3-х полосным эквалайзером.
Секция стерео возврата FX, расположена над каждой парой секций Group /Aux
Output. Сигнал на стерео линейный вход с симметричных джеков задней панели
подается через переключатель усиления 0 - 10 дБ (13), через секцию стерео
фонического 3-х полосного эквалайзера (смотрите ниже) на вращающийся регу-
лятор уровня (14).
Переключатели Stero PFL (15) è Mute (16) подсвечены.
Сигнал стерео возврата может быть маршрутизирован на шины основного микса
MIX (17) è C (18), или напрямую на ближайшую пару выходных фейдеров рас-
положенных непосредственно под возвратом с помощью переключателя FDR1
- 2 (19), или для выходов Aux 9 - 10, с помощью переключателя AUX 9 - 10 (20).
Это дает следующие преимущества для возврата дополнительно к стандартно-
му возврату FX на основной микс:
В приложениях FOH, при управлении парой выходных фейдеров стерео под-
группой, возврат может обеспечить на этот микс отдельный возврат FX, уро-
вень которого регулируется фейдером подгруппы.
В приложениях Монитора, если Aux 9 - 10 используется для подачи стерео
сигнала на наушники, на выход наушников может быть маршрутизирован от-
дельный вовзврат реверберации.
Соответственно, если все 8 подгрупп не использованы в приложении FOH,
возврат может быть маршрутизирован на выход фейдеров и затем на Микс, позво-
ляя таким образом выполнить регулировку уровня сигнала возврата линейными
фейдерами.
EQ (Эквалайзер)
Секция стерео EQ объединяет фиксированный полочные высокочастотный (21)
и Низкочастотный (22), на 12 кГц и 80 Гц соответственно с Пиково / провальным
средним диапазоном (23) с центральной частотой 1 кГц. Добротность среднеча-
стотного диапазона фиксированная и равна 1.1. На всех диапазонах возможно
обрезание или подъем на 15 дБ.
