SoundCraft MH2 - Инструкция (Страница 23)

23
ет баланс Левый - Правый в моно суммме, посылаемой на посылы Aux (пре - или
пост - фейдерные), и баланс Левый - Правый между четными и нечетными шинами
групп.
Шина С (Моно) всегда подается напрямую с монофоническим суммированием сте-
рео пост-фейдерного сигнала.
Фейдер

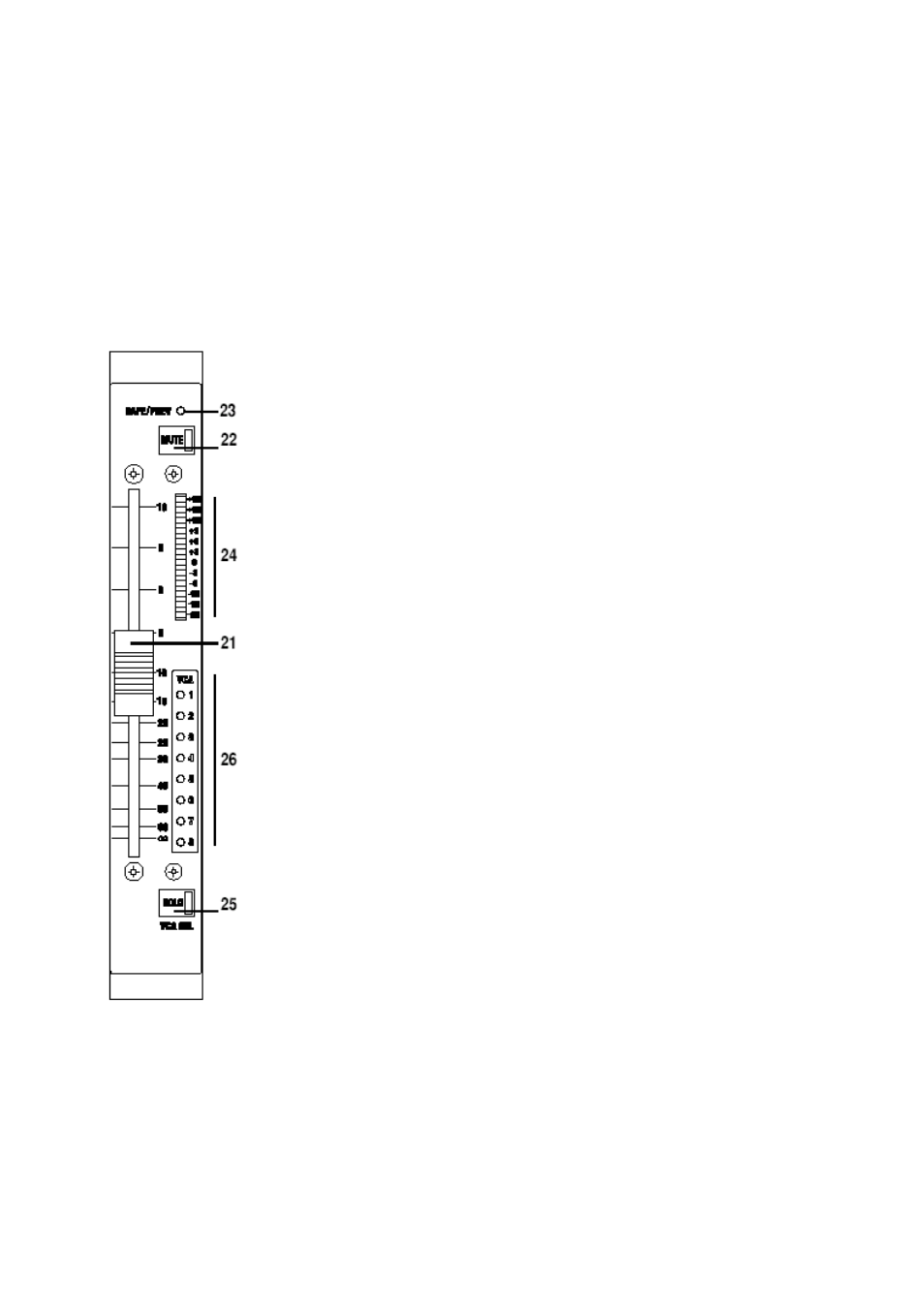

Высококачественный длинноходовый 100 мм фейдер (21) регулирует уровень
сигнала на всех шинах и дает 10 дБ усиления при полном поднятии вверх, а также
растянутую шкалу в критичной зоне единичного усиления для обеспечения макси-
мального разрешения.
Мьютирование
Переключатель MUTE (22) мьютирует (приглушает) сигнал на всех шинах, вклю-
чая префейдерные посылы Aux. Цепь мьютирования может быть также активиро-
вана с помощью системы мьютирования группы, сигнала мьютирования SIP или
сигнала мьютирования VCA . Режим предварительного просмотра позволяет выпол-
нить редактирование и проверку мьютированных групп и снимков без искажения
прохождения аудио через деку, а Мьюты могут быть установлены на опцию «Safe»
для их сохранения.
Светодиодный индикатор сохранения/ предварительного просмотра ( SAFE
/ PREV).
Светодиодный индикатор SAFE / PREV (23) используется для отображения стату-
са Mute Safe канала или статуса Preview Mute, если консоль находится в режиме
предварительного просмотра. Для включения или выключения канала из режима
SAFE используется переключатель MUTE, после первого включения режима
EDIT SAFES на мастер панели мьютирования групп. Постоянное свечение индика-
тора означает состояние сохранения мьюта. Состояние предварительного просмот-
ра указывается мигающий индикацией, при входе в режим предварительного про-
смотра с мастер панели мьюта группы, если в предварительно просматриваемой
группе мьюта имеется мьютирование.
Измерительный входной светодиодный индикатор.
Стерео канал оборудован 12-ти сегментным светодиодным измерителем (24), раз-
мещенным рядом с каждым фейдером . Эти светодиодные индикаторы дают мо-
ментальную графическую индикацию входящих сигналов на выходе EQ.
Светодиодные индикаторы назначения VCA
Модуль назначается на 8 групп VCA с помощью кнопки SOLO (25) на каждом
канале, вместе с переключателями VCA Master SOLO. Для обеспечения работы
переключателя SOLO в этом режиме, весь пульт должен быть переключен в ре-
жим назначения VCA (Нажмите переключатель «VCA Assign Mode», расположен-
ный в верхней части мастер панели мьютирования группы). Текущее назначение
VCA показывается на 8 светодиодных индикаторах VCA Assign (26), расположен-
ных рядом с фейдером.
SOLO
Кнопка Solo обеспечивает подачу стереофонического выбранного PFL сигнала
(предмикшерный контроль) на наушники оператора или мониторы, или запускает
destructive solo in place (то есть мьютируется все кроме солирующих инструмен-
тов).
, в дистанционно с VCA solo при назначении на VCA группу, обеспечивая
Стерео сигнал AFL (прослушивание после микшера). Возможно взаимно отменяю-
щее или добавляющее солирование с или без приоритета входного сигнала, и соли-
рующие каналы могут быть отменены нажатием одной кнопки на мастер секции.
Кнопка соло характеризуется автоматической кратковременной работой, нажатие и
удерживание в течение более 0.5 секунд.
