22

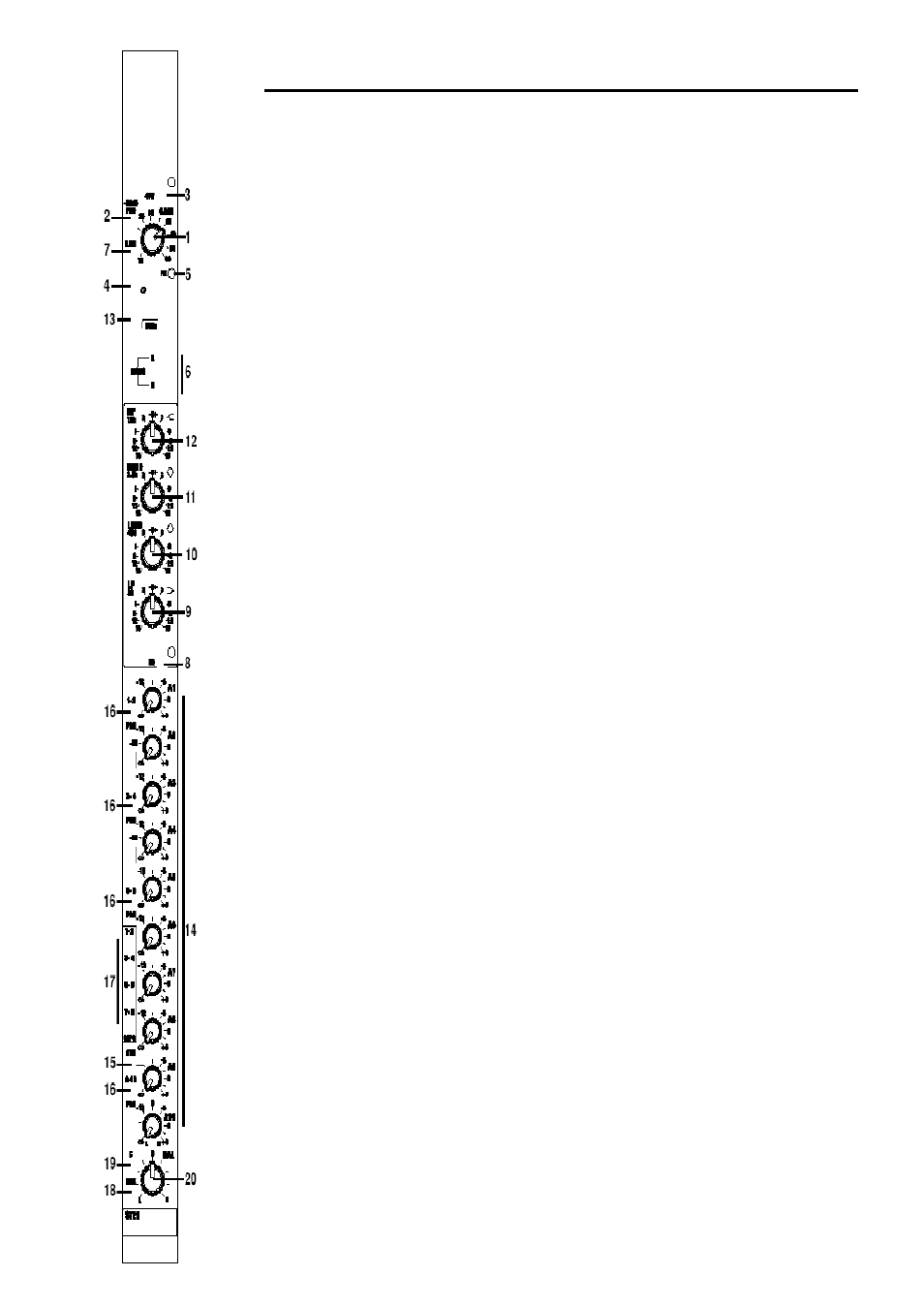

Стереофонические входные каналы
Четыре входных стерефонических канала установлены в качестве стандартных на
всех конфигурациях микшерной консоли МН2.
Входной каскад
Стерео вариант монофонического входного высокоэффективного предусилителя дает
такой же диапазон усиления: +15 dBu äî +60 dBu (1) и переключателем PAD на 20
дБ (2). Также имеется переключатель фантомного питания (3) и реверс полярности
на левом канале (4). Пиковый светодиодный индикатор (5) показывает уровни сиг-
нала, превышающие +18 dBu либо на левом, либо на правом каналах. Два переклю-
чателя MONO (6) подавляют либо Левый, либо Правый канал, в этом случае на
оба канала модуля подается тот или другой канал. При нажатии на обе кнопки, на
каналы модуля подается монофоническая сумма левого и правого каналов. От-
дельный линейный входной сигнал может быть подключен к 1/4 дюймовым джекам
линейного входа, расположенным на задней панели. Для замены сигналов XLR,
нажмите на переключатель LINE (7).
Симметричные точки разрыва с переключателем INS
Отдельные джеки обеспечивают пре-EQ симметричный посыл и возврат для
Левого и Правого каналов с номинальным уровнем сигнала 0dBu. Смотрите разъе-
мы задней панели.
EQ и высокочастотный фильтр
Четырех полосная стерео секция эквалайзера с фиксированным частотами на всех
диапазонах включается при нажатии на переключатель EQ (8). Диапазоны HF (высо-
кочастотный) и LF (Низкочастотный) имеют полочную частотную характеристику, а
среднечастотные диапазоны имеют пиково / провальную частотную характеристи-
ку.
Частоты : 80Гц (НЧ) (9), 450 Гц (низкие средние ) (10), 2.5 кГц (верхний диапазон
средних частот)( (11), и 12 кГц (ВЧ) (12), с подавлением или усилением на +/- 15 дБ.
Добротность (Q) на средне частотных диапазонах фиксированная и составляет 1.3.
Стерео высокочастотный фильтр имеет фиксированную частоту среза 80 Гц и вклю-
чается переключателем High-pass (13).
Посылы Aux
Как и на монофоническом входе имеется 10 посылов Aux (14) которые могут быть
использованы либо как посылы эффектов (FX) при использовании FOH, либо как
мониторы микса для мониторинга.
Посылы Aux 9 и 10 могут быть включены как стерео пара для посыла на телефоны.
Для этого используется расположенный рядом переключатель STE (15). В этом
случае ручка А9 становится регулятором стерео Уровня, а ручка А10 становится
регулятором панорамирования (PAN) между Aux 9 и 10.
Каждый посыл имеет на максимуме 15 дБ усиления, и всегда подается с монофо-
нической суммы сигналов левого и правого каналов. (Если Aux 9 и 10 переключены
на стерео, эти посылы запитываются стерео сигналом: сигнал левого канала подает-
ся на Aux 9, а правого на Aux 10).
Aux могут быть переключены как Пре- или Пост- фейдерные с помощью переключа-
телей PRE (16), спаренных для первых четырех посылов и Aux 9 и 10, и как одна
группа для Aux 5 - 8. По умолчанию Пре-фейдерный сигнал для всех Aux является
пост - EQ.
Маршрутизация подгруппы
Дополнительно к 10 посылам Aux, имеется 8 шин для подгрупп.
Маршрутизация на них выполняется через 4 спаренных переключателя маршрутиза-
ции (17). НА нечетные шины сигнал подается с левого канала, а на четные с правого.
Маршрутизация шины основного микса и регуляторы баланса
Сигнал посылается на шину основного стерео микса и шину моно (С) с помощью
переключателей MIX (18) и С (19). Регулятор BAL (22) уменьшает уровень сигнала,
подаваемого на левый канал до нуля при полном повороте по часовой стрелке. Для
Правого канала - наоборот. Уровень сигнала уменьшается до нуля при полном пово-
роте регулятора против часовой стрелки. В центральном положение оба канала
подаются на шину Микса с единичным усилением. Регулятор баланса также изменя-
