Grp/Aux 1-8 & FX Returns
Ключом к возможности двойного использования микшерной консоли МН2 является
двухсторонняя траектория сигнала, которая позволяет контролировать линейным
фейдером либо сигнал Группы, либо сигнал Выхода Aux и имеет доступ к точке
разрыва.
Для FOH приложений, группы требуются на фейдерах для образования подгрупп, а
точка разрыва позволяет использовать на группе внешний эквалайзер или динами-
ческую обработку. Посылы Aux в этом приложении будут использованы для посы-
лов FX, для этого подходят вращающиеся мастер регуляторы.
При нажатии утопленной кнопки GRP/AUX ON FDR (1), происходит переключение на
режим AUX, и пульт устанавливается в режим сценического монитора. Теперь Выход
Aux регулируется фейдером и имеет точку разрыва для подключения Эквалайзера.
При этом, выход группы переключается на вращающийся фейдер.
Можно переключить режим фейдра для каждого из 8 выходов по отдельности,
создавая комбинации подгрупп и посылов монитора на фейдерах. Подобная гибк-
кость необходима при выполнении мониторинга микса с FOH.
Переключатель Group - Swap не нажат.

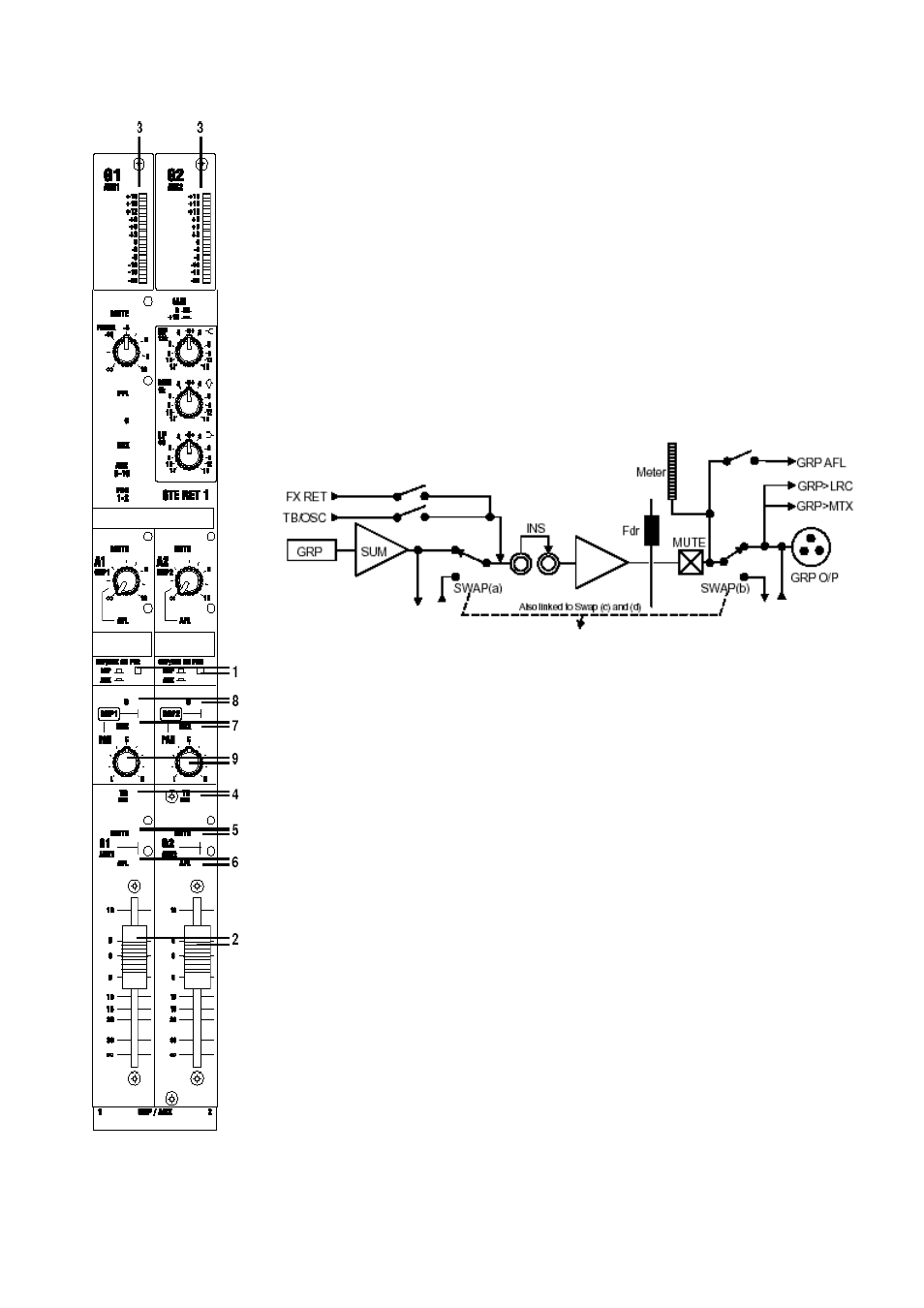

Секция выхода фейдера
Каждый из 8 фейдеров мастер секции включает в себя 60 мм фейдер (2), который
подает либо Group сигналы, либо Aux сигналы на соответствующие симметричные
разъемы XLR на задней панели. Префейдерная симметричная точка разрыва, че-
рез отдельный 1/4 дюймовый джек, позволяет подключить эквалайзер или динами-
ческий эффект. Каждая ручка фейдера окрашена в соответствии с регулятором по-
сыла шины Aux. что значительно облегчает идентификацию при регулировке мик-
сов Монитора, а 12-ти сегментный индикатор (3), расположенный в верхней части
модуля обеспечивает визуальную индикацию любого выхода, управляемого фейде-
ром.
Кнопка ТВ (osc) (4) маршрутизирует talkback или тон с центральной секции встро-
енного генератора / talkback на выход, регулируемый фейдером.
На каждом фейдере имеются подсвеченные кнопки Mute (5) è AFL solo (6).
При использовании стерео подгрупп или посылов In-Ear, AFL могут быть связаны как
стерео пары при одновременном нажатии на соседние кнопки: при связывании, AFL
появляются как стерео сигналы AFL на стерео выходах наушников и напольного
монитора. Пара AFL остается связанной до тех пор, пока кнопки AFL не будут
вновь нажаты одновременно. Пары остаются связанными даже при выключении
консоли и ее повторном включении.
Секция Группа на микс
Траектория сигнала группы, независимо от того, регулируется она фейдером или нет,
всегда может быть направлена на шины основного микса с помощью переключате-
лей MIX (7) и С (8), а также регулятора PAN (9).
