отменяющее или добавляющее солирование с или без приоритета входного сигнала, и соло могут быть отменены
нажатием одной кнопки на мастер секции. Кнопки соло также характеризуются автоматической кратковременной
работой, нажатие и удерживание в течение более 0.5 секунд.
Опции джампера
Функции
Опции
По умолчанию
Прямой переключатель UP = пре-фейдерный DOWN = пост -фейдерный
работа
UP = пре - фильтр, DOWN = Пост - EQ
<<<<<<
Уровни входного и выходного сигналов
Микрофонный вход MIC INPUT (Электронно сбалансированный)
Диапазон усиления +15dB äî +60dB (-5dB äî +40dB с переключателем -20 )
Максимальный уровень входного сигнала +26dBu
Импеданс входа 2kohms
LINE INPUT (Линейный вход) (Электронно сбалансированный)
Диапазон усиления -5dB to +40dB
Максимальный уровень входного сигнала l +26dBu
Импеданс входа 10kohm
INSERT SEND (импеданс сбалансированный)
Номинальный уровень 0dBu
Максимальный уровень выходного сигнала +21dBu íà 2kohms
Импеданс выхода <75ohms
INSERT RETURN (электронно сбалансированный)
чувствительность 0dBu
максимальный уровень входного сигнала +26dBu
импеданс входа >10kohms
DIR OUTPUT (Импеданс сбалансированный)
Номинальный уровень 0dBu
Максимальный уровень выходного сигнала +21dBu íà 2kohms
импеданс выхода <75ohms

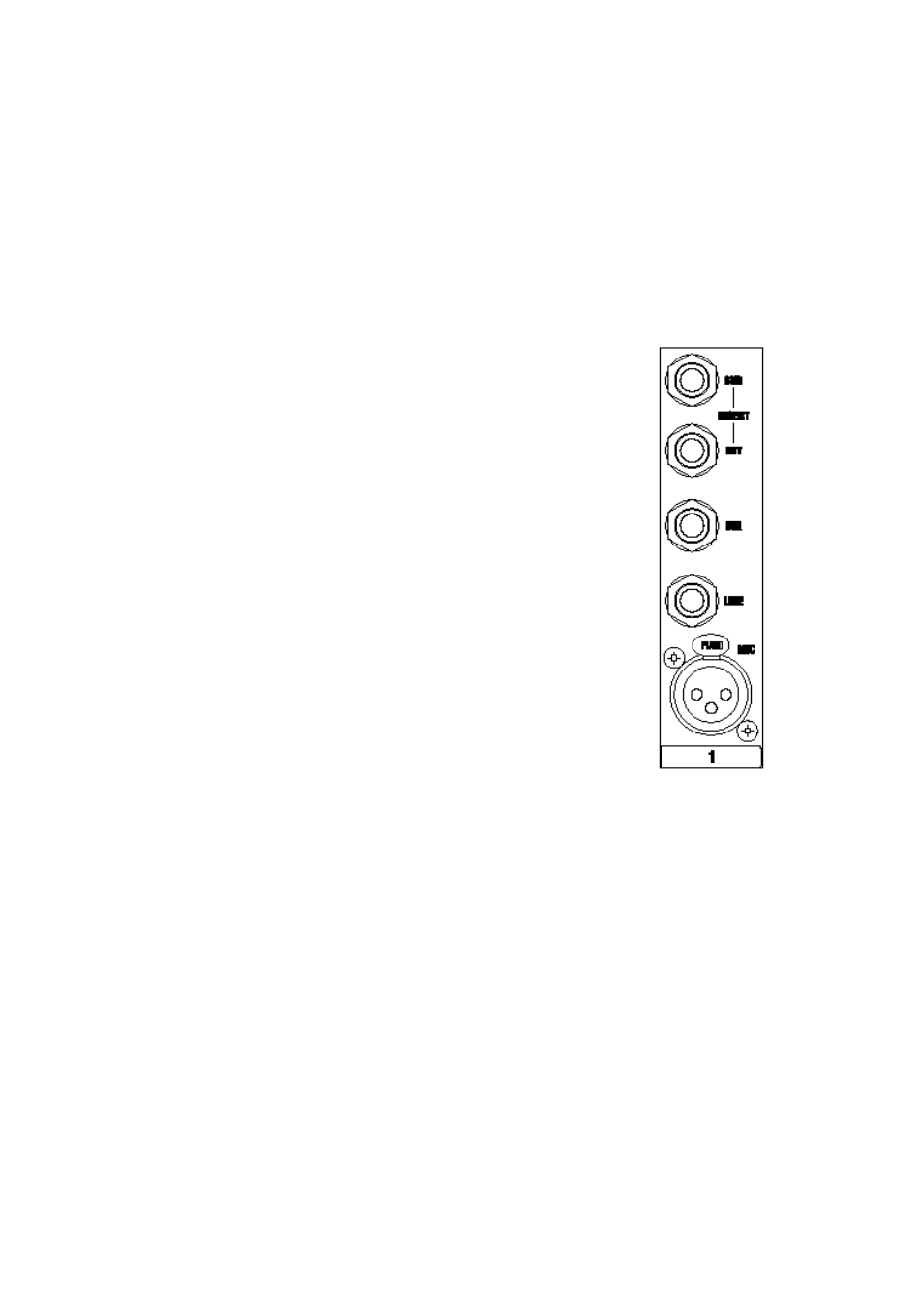

Разъемы задней панели
MIC INPUT (3 pin female XLR)
Контакт 1 Земля
Контакт 2 Сигнал горячий
Контакт 3 сигнал холодный
LINE INPUT (1/4" TSR Jack)
Наконечник сигнал горячий
Кольцо сигнал холодный
Оплетка Земля
INSERT RETURN (1/4" TSR Jack)
Наконечник сигнал горячий
Кольцо сигнал холодный
Оплетка Земля
INSERT SEND & DIRECT OUTPUT (1/4" TSR Jack)
Наконечник сигнал горячий
Кольцо холодный (75 Ом на землю)
Оплетка Земля
