19
Работа с микшерной консолью

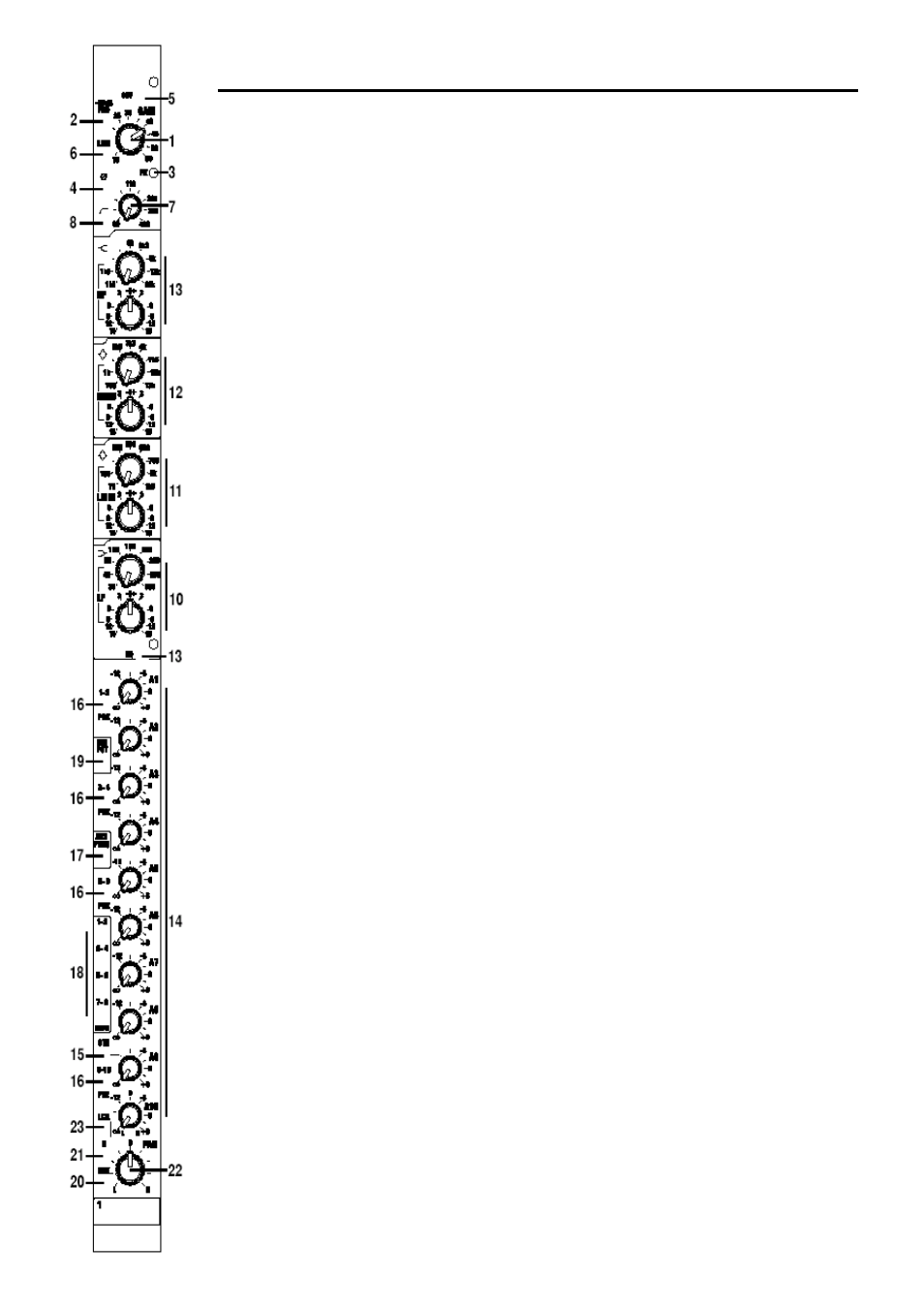

Моно входной канал
Предусилитель обеспечивает высокий динамический диапазон и замечательную характе-
ристику CMRR (коэффициент ослабления синфазного сигнала). Вход на разъеме XLR
может поддерживать сигналы до +26 dBu, с диапазоном усиления от +15 dBu äî +60 dBu
(1) и переключателем на 20 дБ (2). Пиковый светодиодный индикатор (3) показывает
уровни внутреннего сигнала, превышающие порог +18 dBu. Таким образом просматривает-
ся как выход предусилителя так и выход секции EQ (эквалайзера). Также имеется переклю-
чение реверса полярности (4) и фантомного питания (5). Переключатель Линейного входа
(6) позволяет заменить сигнал на входе XLR другим входным сигналом с высоким
уровнем, подключенным через симметричный 1/4 дюймовый джек Линейного входа на
задней панели. Чувствительность линейного входа такая же как и входа XLR, при включе-
нии Pad (Pad не оказывает влияния на Линейный вход).
Симметричная точка разрыва
Отдельные джеки обеспечивают пре-эквалайзерные симметричные посыл и возврат с
номинальным уровнем сигнала 0dBu. Смотрите разъемы задней панели.
EQ и высокочастотный фильтр
Новый дизайн консоли сохраняет традиционную характеристику Soubdcraft, но при этом
включает обрезание на стадии ВЧ фильтра, концентрируя регулировку в нужном месте, и
некоторое количество осторожных заказных отклонений на диапазоне НЧ, автоматически
регулирующие грязные частоты нижнего диапазона средних частот, при усилении нижних
частот.
Высокочастотный фильтр (7) регулируется в диапазоне 30 - 400 Гц, и может быть при
необходимости обойден (8). Секция EQ может быть обойдена при отпускании переключате-
ля EQ (9)/
Секция эквалайзера имеет четыре полосы, с полочными секциями высокой и низкой часто-
ты, и переключаемыми полосами верхнего и нижнего диапазона средних частот. Диапазоны
частот составляют : 30 - 500 Гц (НЧ) (10), 75 Гц - 1.3 кГц (нижний диапазон средних частот
) (11), 750 Гц - 13 кГц (верхний диапазон средних частот ) (12), и 1.2 кГц - 20 кГц (ВЧ) (13),
с подавлением или усилением на любой частоте на +/- 15 дБ. Добротность (Q) на двух
среднечастотных диапазонах фиксированная и составляет 1.5.
Посылы Aux
Имеется 10 посылов Aux (14) которые могут быть использованы либо как посылы эффектов
(FX) при использовании FOH, либо для мониторинга микса. Посылы Aux 9 и 10 могут
быть включены как стерео пара на телефоны. Для этого используется расположенный
рядом переключатель STE (15). Каждый посыл имеет на максимуме 15 дБ усиления.
Aux могут быть переключены как Пре- или Пост- фейдерные с помощью переключателей
PRE (16), спаренных для первых четырех посылов и Aux 9 и 10, и как одна группа для
Aux 5 - 8. По умолчанию Пре-фейдерный сигнал для всех Aux является пост - EQ,
нажатие на переключатель AUX PREQ (17) позволяет переключить его на пре - EQ (оба
подаются после мьютирования канала).
Маршрутизация подгруппы
Дополнительно к 10 посылам Aux, имеется 8 шин для подгрупп. Маршрутизация на них
выполняется через 4 спаренных переключателя маршрутизации (18). Баланс между четны-
ми и нечетными шинами групп устанавливается регулятором PAN (панорамирования) кана-
ла.
Прямой выход (Direct Output)
С симметричного 1/4 дюймового джека, расположенном на задней панели разъемов возмо-
жен прямой выхода канала. Источник регулируется переключателем DIR PST (19),
который переключает прямой выход с пре-EQ на пост - EQ при нажатии на переключатель.
Кроме этого, имеются внутренние перемычки для изменения подачи сигнала на обоих
позициях переключателя следующим образом:
Или: UP = не мьютированный префейдерный, DOWN = пост фейдерный
или: UP = немьютированный пре фильтра, DOWN = пост EQ (установка по умолчанию).
