SoundCraft EPM 6 - Инструкция (Страница 6)

6
Обзор
Научитесь работать за 60 секунд

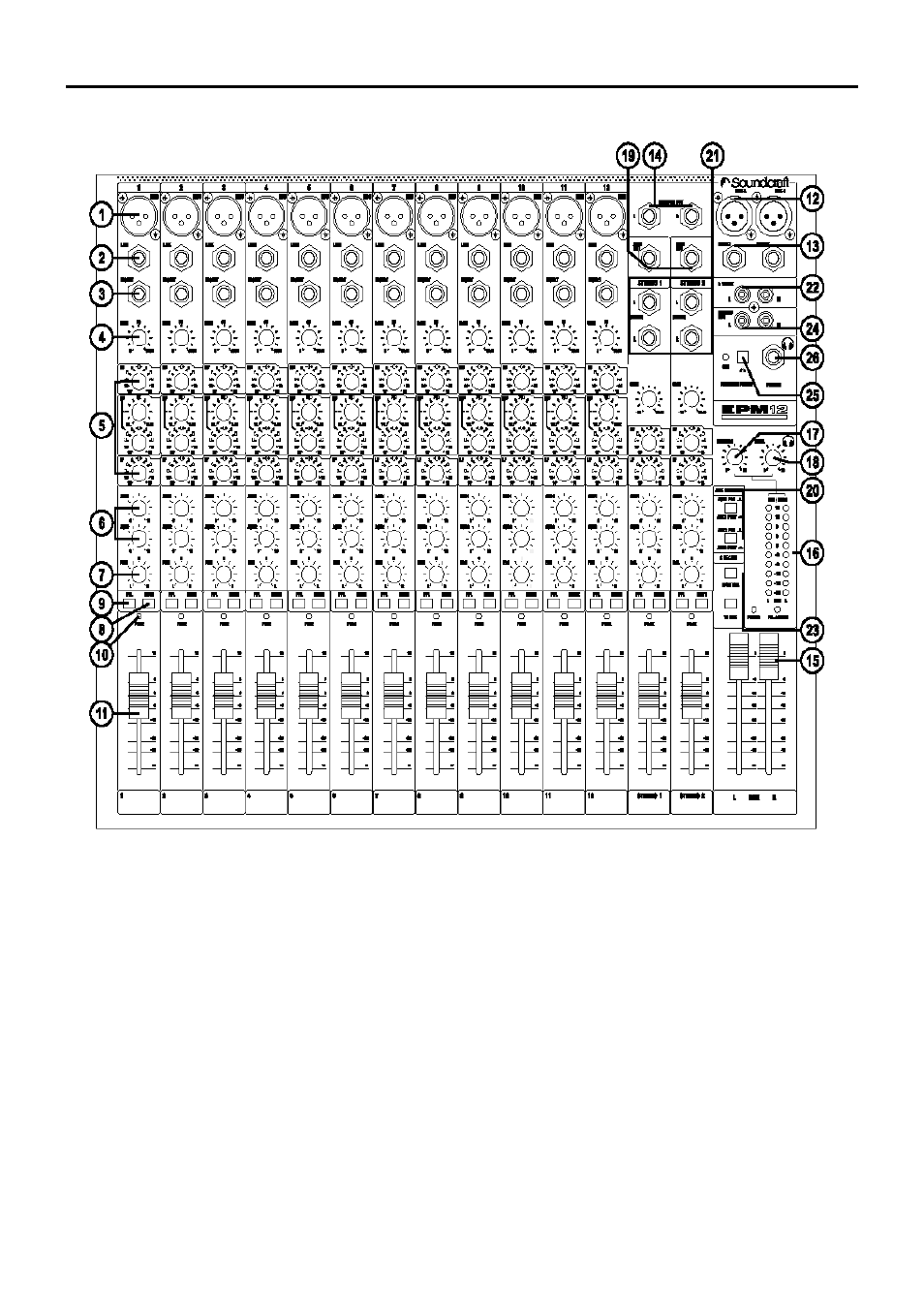

Чтобы вы как можно быстрее смогли начать работать с данным устройством, вашему вниманию представляется краткое
руководство по работе. Здесь вы сможете найти краткую информацию по любой функции микшерной консоли.
1 Вход MIC (XLR) - Разъем подключения микрофонов. При использовании конденсаторного микрофона, проверьте
подключение фантомного питания. Для этого нажмите на переключатель, расположенный в верхней
части мастер
секции.
Внимание: Не подключайте фантомное питание перед подключением микрофона.
2 Вход LINE (1/4 `` джек) Разъем подключения линейных источников сигнала, например, синтезатор, драм-машина,
DI и так далее.
3 Разъем INSERT POINT (1/4 `` джек) - Разъем подключения процессоров сигнала, например компрессора, гейта и так
далее.
4 Регулятор GAIN - регулятор уменьшения или увеличения уровня входного сигнала.
5 Эквалайзер - регуляторы изменения тональности сигнала (характер сигнала).
6 Посылы AUX - регуляторы изменения уровня сигнала на входе устройства процессора эффекта FX или мониторов
исполнителя (головные телефоны / ушные / сценические мониторы). Для Aux 1 & 2 возможно переключение между
префейдерным и постфейдерным включением.
7 Регулятор PAN - регулировка положения сигнала в стерео поле.
8 Переключатель MUTE - отключение прослушивания сигнала с канала (сигналы post-mute).
9. PFL - при нажатии на кнопку, сигнал появляется на выходах монитора и головных телефонов . Этот переключатель
используется для просмотра пост - EQ сигнала с канала.
