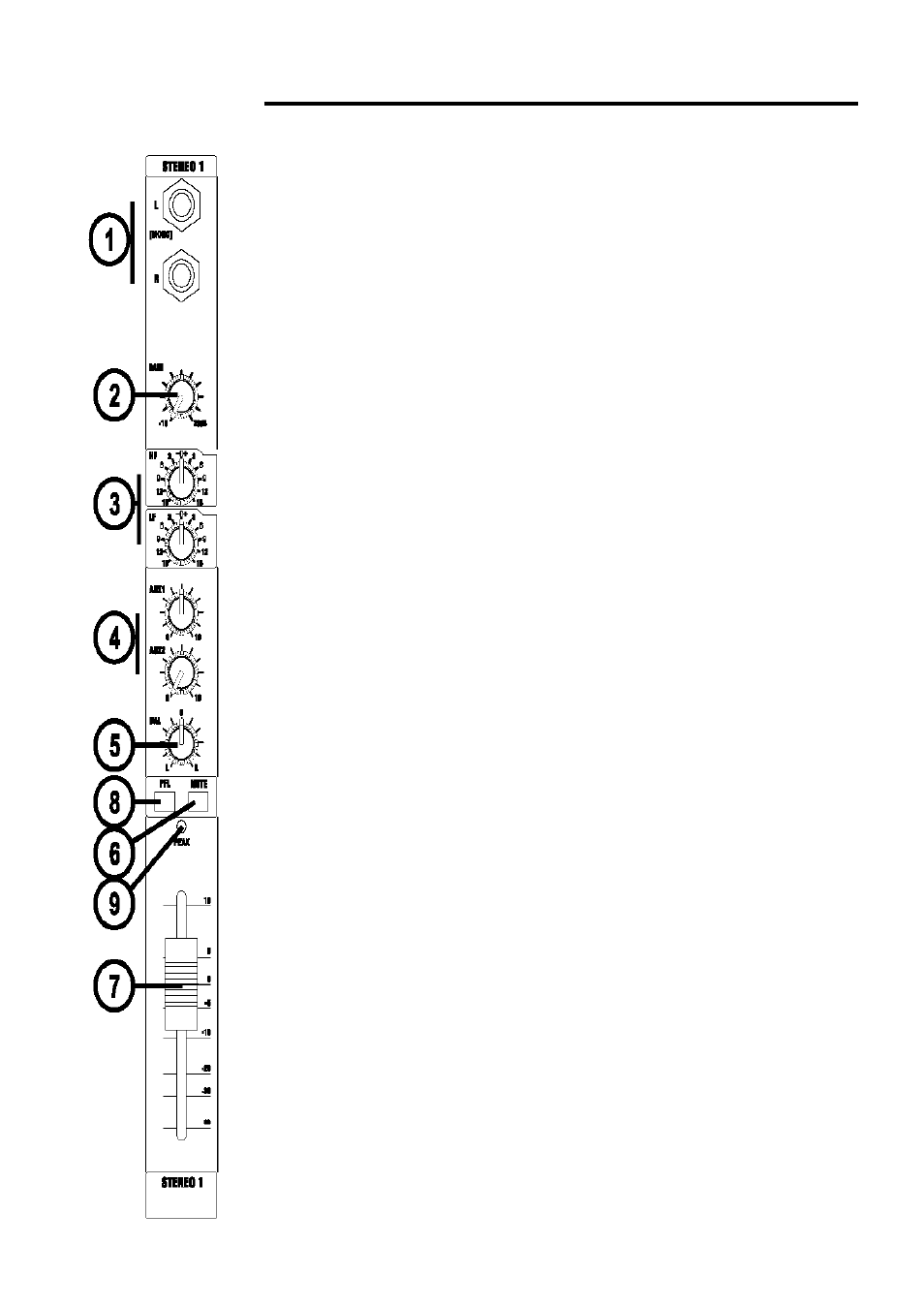

Стереофонические входные каналы
1. INPUTS STEREO (1/2) (Стереофонические входы 1/
2)
Подключается 3-х полюсный стерео джек 1/4`` (TRS). Используйте эти входы для подклю-
чения клавишных инструментов, драм машин, синтезаторов, кассетных устройств или
устройств обработки сигнала. Входы являются симметричным для низкого шума и поддер-
живают высокое качество сигнала от профессионального оборудования, но тем не менее
вы можете использовать несимметричные источника, выполнив разводку джеков, как
показано в разделе «Подключение», хотя при этом необходимо делать длину кабелей как
можно короче. Монофонические источники могут быть использованы только при подклю-
чении к левому джеку.
2. Усиление (Gain)
Регулятор установки уровня сигнала.
3. Эквалайзер
HF EQ (ВЧ эквалайзер)
Поверните ручку направо для подъема высоких частот выше и добавления четкости пер-
куссии драм машин, синтезаторов и электронных инструментов. Поверните ручку налево
для обрезания этих частот и уменьшения свиста или чрезмерного шипения. Регулятор
имеет полочную АЧХ, дающую 15дБ подъема или завала на частоте 12 кГц.
LF EQ
Поверните ручку направо для подъема низких частот и добавления дополнительной энер-
гии синтезаторам, гитарам и ударникам. Поверните налево для уменьшения шума, гулко-
сти или улучшения нечеткого звука. Регулятор имеет полочную АЧХ, дающую 15дБ подъе-
ма или завала на частоте 60 Гц.
4. Aux Sends (Посылы Aux)
Используются для установки отдельных миксов для FOLDBACK, EFFECTS или записи, а
комбинация каждого Aux Send смикширована на соответствующем Aux Output на задней
панели. Для Эффектов удобно выполнять плавный подъем уровня сигнала вверх или вниз
с помощью фейдера (так называемый POST-FADE (постфейдерный сигнал), а при подаче
сигнала на Foldback èëè Monitor очень важно, чтобы посыл был независим от фейдера
(так называемый PRE-FADE (префейдерный сигнал)).
AUX SEND 1 и 2 могут быть переключены между режимами пре и пост фейдера (смотрите
описание мастер секции на стр. 20/21). На потенциометры посыла подается монофони-
ческая сумма левого и правого сигналов.
5. BALANCE (Балансировка)
Этот регулятор устанавливает количество сигнала данного канала, подаваемого на Левую
и Правую шины MIX, позволяя выполнять балансировку источника сигнала в стерео изоб-
ражении. При повороте регулятора до упора налево или направо сигнал подается только
на одну сторону микса. При установке регулятора в центральное фиксированное положе-
ние обеспечивается единичное усиление.
6. MUTE (Мьютирование)
При отжимании переключателя MUTE, включаются все выходы с канала, при включении
переключателя MUTE, все выходы мьютируются.
