19

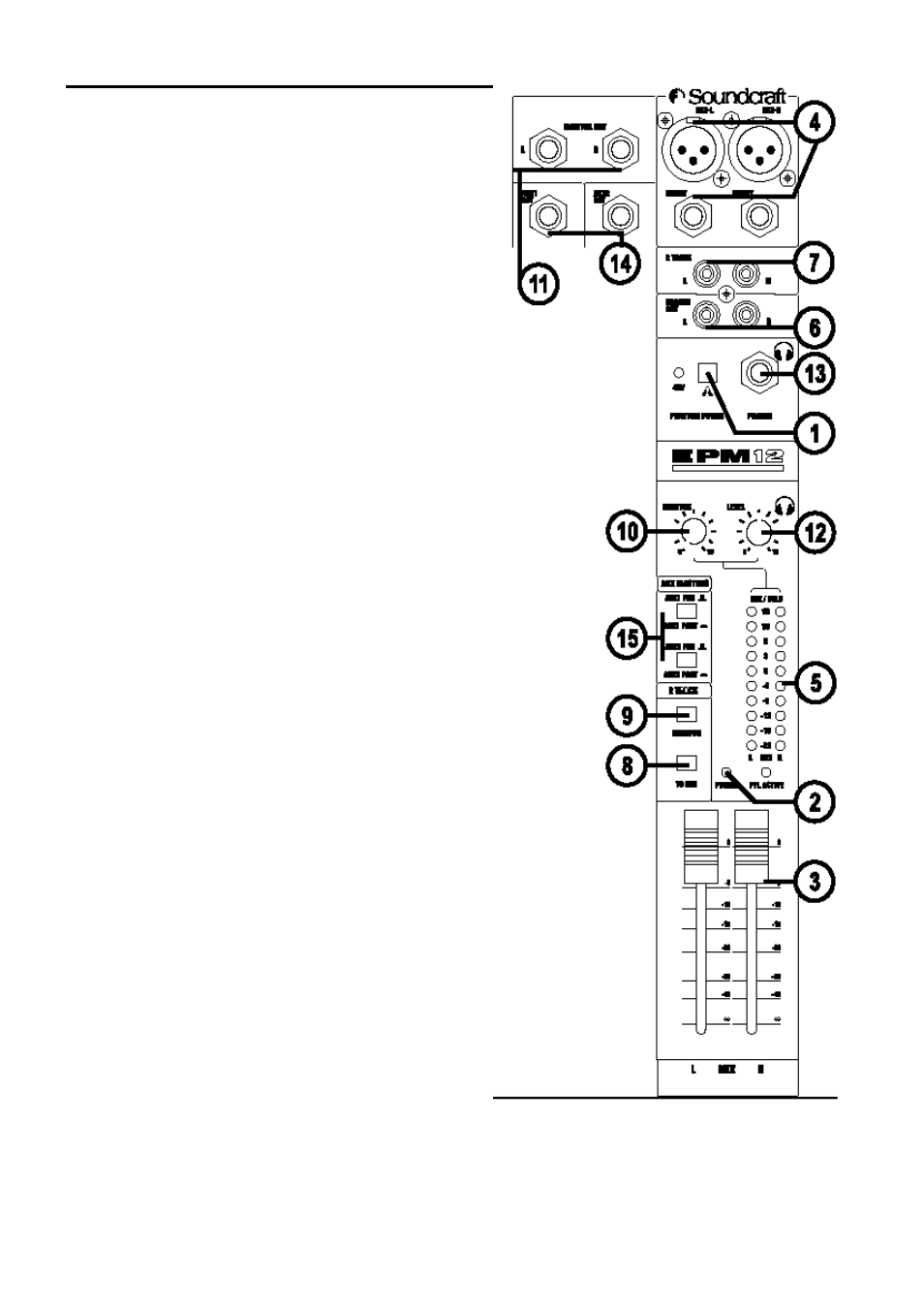

Мастер секция
1. Фантомное питание
Для большинства профессиональных конденсаторных микрофо-
нов необходимо наличие фантомного питания (PHANTOM
POWER). Фантомное питание - это способ подачи питающего
напряжения по тем же проводам, по которым подается микро-
фонный сигнал. Для подачи фантомного питания +48 В на все
микрофонные (MIC) входы, нажмите на переключатель. При
активации фантомного питания, загораются расположенные ря-
дом светодиодные индикаторы.
Предупреждение: Будьте внимательны при использовании не-
симметричных микрофонов, так как фантомное питание может
привести к их повреждению. Симметричные динамические мик-
рофоны могут быть использованы при включенном фантомном
питании (для получения руководства обратитесь к производите-
лю микрофона).
Перед включением фантомного питания необходимо подключить
все микрофоны и установить все выходные фейдеры на мини-
мальное значение чтобы избежать повреждения внешнего обо-
рудования.
2. Индикатор питания
При подаче питания на консоль загорается светодиодный инди-
катор.
3. Мастер фейдеры
Мастер фейдеры устанавливают окончательный уровень выход-
ных сигналов MIX. Для каждого выхода имеются отдельные фей-
деры. При правильной установке входного усиления GAIN, они
должны находиться в положении, близком к отметке «0». Это
обеспечивает максимальный ход фейдеров и плавную регули-
ровку.
4. Выходы MIX è INSERT (Микс и
разрывы)
Левый и Правый выходы микса подаются с разъемов XLR как
симметричные сигналы. Точки разрыва микса выполнены на 3-
х полюсном стерео джеке1/4``и являются несимметричными.
6. Индикаторные измерители
Трехцветный индикаторный измеритель пикового уровня обыч-
но отображает уровень Левого и Правого выходов Микса, обес-
печивая таким образом постоянное предупреждение о появле-
нии чрезмерных- пиков в уровне синала, которые могут привести
к перегрузке. Для обеспечения оптимальной характеристики
примите меры к тому, чтобы уровень сигнала находился в желтой
секции пиковых уровней.
Так же, при слишком низком уровне выходного сигнала и его сла-
бой регистрации на всех измерителях, уровень фоновых шумов
может стать значительным. Для получения оптимальных харак-
теристик следите за установкой уровня входных сигналов.
При нажатии на любой из переключателей PFL, индикатор пере-
ключается на отображение выбранного PFL сигнала, в монофо-
ническом режиме; загорается светодиодный индикатор PFL
ACTIVE.
