Стерео входы STEREO 1/2
К данным разъемам подключаются 3-х полюсные стерео джеки 1/4``, или 2-х по-
люсные монофонические джеки, которые автоматически заземляют «холодный»
вход. Эти входы используются для таких источников сигнала, как клавишные инстру-
менты, драм машины, синтезаторы, кассетные устройства или в качестве возвратов
с устройств обработки сигнала. Вход является симметричным для низкого уровня
шума и устойчив к помехам, вы также можете использовать несимметричные ис-
точники, выполнив подключение джека как показано на иллюстрации, но при этом
необходимо следить за тем, чтобы длина кабеля была как можно короче для мини-
мизации влияния помех звукоснимателя на кабель. Обратите внимание, что при
использовании несимметричного источника, кольцо должно быть заземлено.
При подключении только к левому джеку, Монофонические источники могут быть
поданы на обе траектории сигнала.
Разрывы Микса (Mix Inserts)
Несимметричная, пре-фейдерная точка разрыва Mix является разрывом в траекто-
рии выходного сигнала и позволяет выполнить подключение, например, компрес-
сора / лимитера или графического эквалайзера. Разрыв (nsert) - это 3-х полюсный
стерео джек 1/4``, который обычно обходится. При подключении джека, траектория
сигнала разрывается как раз перед фейдером микса.
Сигнал микса появляется на наконечнике разъема, при возврате он поступает на
кольцо. Для подключения к оборудованию с отдельным джеками посыла и возвра-
та может потребоваться Y-образный провод, как показано ниже.

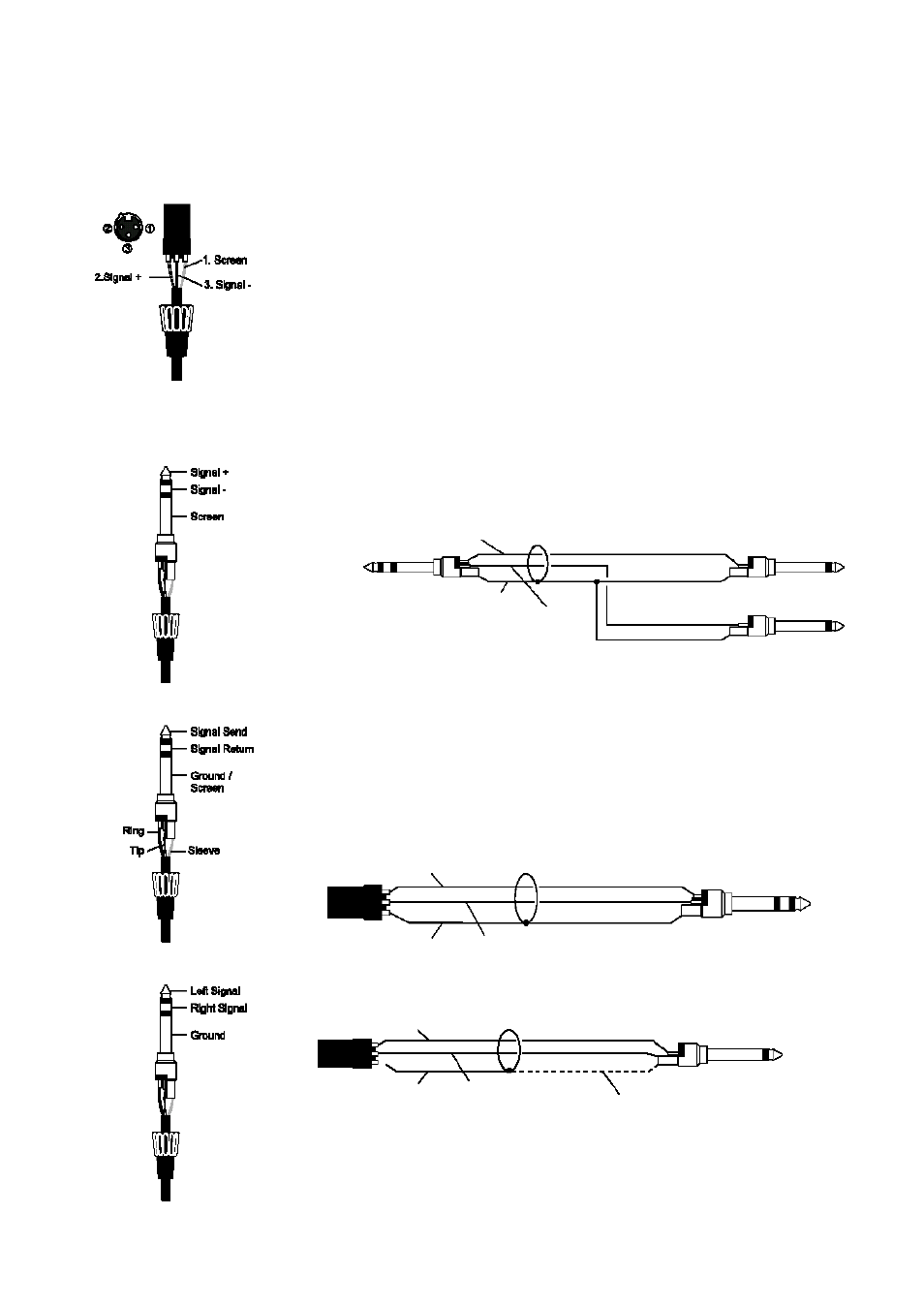

Выходы
выходы микса
выходы AUX
Выходы монитора
головные телефоны
разрывы микса
При использовании XLR, соедините контакты 1 и 3 и
подключите к экрану кабеля. Подключите контакт 2 к сиг-
налу
Возврат с внешнего устройства
экран
возврат сигнала
точка разрыва
посыл сигнала
посыл на внешнее устройство
Выходы Микса (Mix Output)
Выходы MIX выполнены на разъемах XLR как показано ниже и имеют симметрич-
ный импеданс, позволяющий использовать длинные кабели при подключении к
симметричным усилителям и другому оборудованию.
Выходы Aux
Aux выходы выполнены на 3-х полюсных стерео джеках 1/4``, и разведены как пока-
зано на иллюстрации слева. Они являются симметричными, что позволяет исполь-
зовать длинные кабели при подключении к симметричным усилителям и другому
оборудованию.
От сбалансированного
импедансного выхода М-
диапазона
Сигнал
Сбалансированное
подключение
На внешнее устрой-
ство
Экран
Сигнал
От сбалансированного
импедансного выхода М-
диапазона
Сигнал
Сбалансированное
подключение
На внешнее устрой-
ство
Экран
Сигнал
Эксперименты показывают,что лучше
ничего не подключать к экрану на кон-
це внешнего устройства
