14

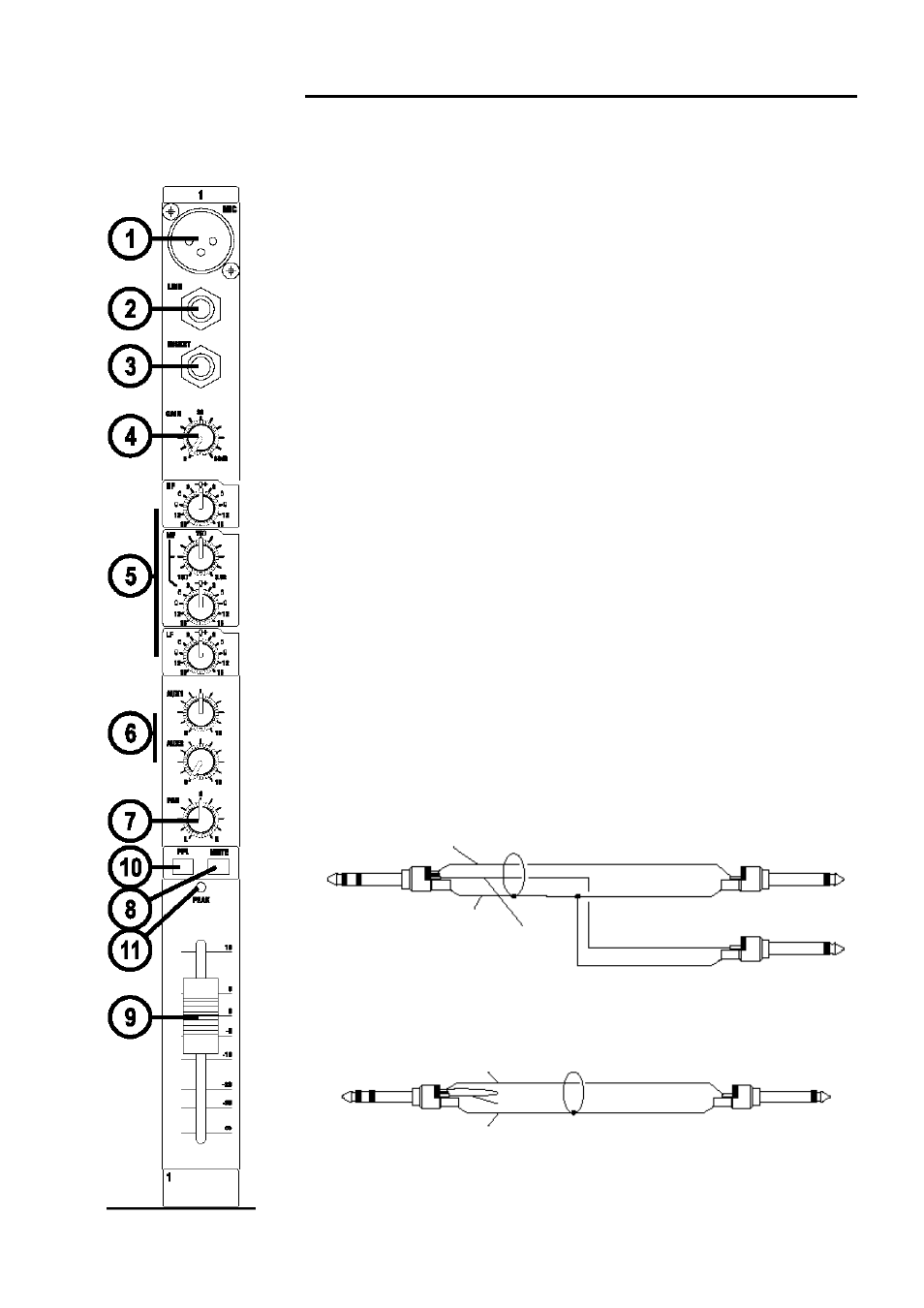

Монофонический входной канал
1. MIC INPUT ( микрофонный вход)
К микрофонному входу подключаются разъемы, выполненные на контактах типа
XLR. Этот вход сконструирован для работы с широким диапазоном симметричных и
несимметричных сигналов. Лучше всего использовать низкомпедансные профес-
сиональные динамические, конденсаторные ленточные микрофоны. Также можно
использовать недорогие высокоимпедансные микрофоны, но при этом уровень
фоновых шумов будет выше. При включении фантомного питания PHANTOM POWER
(переключатель расположен в верхней правой части микшера) на разъем подается
соответствующее напряжение питания, необходимое для работы профессиональ-
ных конденсаторных микрофонов.
Подключайте конденсаторные микрофоны ТОЛЬКО при выключенном фантом-
ном питании +8В. Для предупреждения возможного повреждения микшера или
внешних устройств, включение или выключение фантомного питания выполняй-
те ТОЛЬКО при убранных ВНИЗ фейдерах выходного сигнала.
Будьте внимательны при использовании несимметричных источников. Наличие на-
пряжения фантомного питания на контактах 2 и 3 разъема XLR может привести к их
повреждению.
При испльзовании линейного входа LINE отключите все микрофоны. Уровень вход-
ного сигнала устанавливается с помощью ручки GAIN.
2. LINE INPUT (Линейный вход)
Подключается 3-х полюсный стерео джек 1/4`` (TRS). Используйте этот вход для
подключения источников сигнала, отличных от микрофонных, например: клавиш-
ные инструменты, драм машины, синтезаторы, кассетные устройства или DI гитар.
Вход является симметричным для низкого шума и высокого качества от професси-
онального оборудования, но тем не менее вы можете использовать несимметрич-
ные источника, выполнив разводку джеков, как показано ниже, хотя при этом необ-
ходимо делать длину кабелей как можно короче. При использовании этого разъе-
ма необходимо отключить все сигналы с MIC входа. Уровень входного сигнала
установите с помощью ручки GAIN.
3. Точка разрыва (Insert Point)
Несимметричная, пре-EQ точка разрыва представляет собой разрыв в траектории
сигнала канала, который позволяет добавить в траекторию сигнала лимитеры, ком-
прессоры, специальные EQ или другие устройства обработки сигнала. Разрыв (nsert)
- это 3-х полюсный стерео джек 1/4``, который обычно обходится. При подключении
джека, траектория сигнала разрывается как раз перед секцией EQ.
При необходимости, Посыл может быть отведен в качестве альтернативного пре-
фейдерного, пре EQ прямого выхода, с помощью провода с закороченных вместе
наконечника и кольца, так что траектория сигнала не прерывается.
4. Усиление (Gain)
Эта ручка устанавливает количество сигнала с источника, посылаемого на оставшу-
точка разрыва
посыл сигнала
экран
возврат сигнала
посыл на внешнее устройство
возварт с внешнего устройства
точка разрыва
посыл сигнала
возврат сигнала
экран
на внешнее устройство
