SoundCraft Spirit E Series - Инструкция (Страница 22)

22

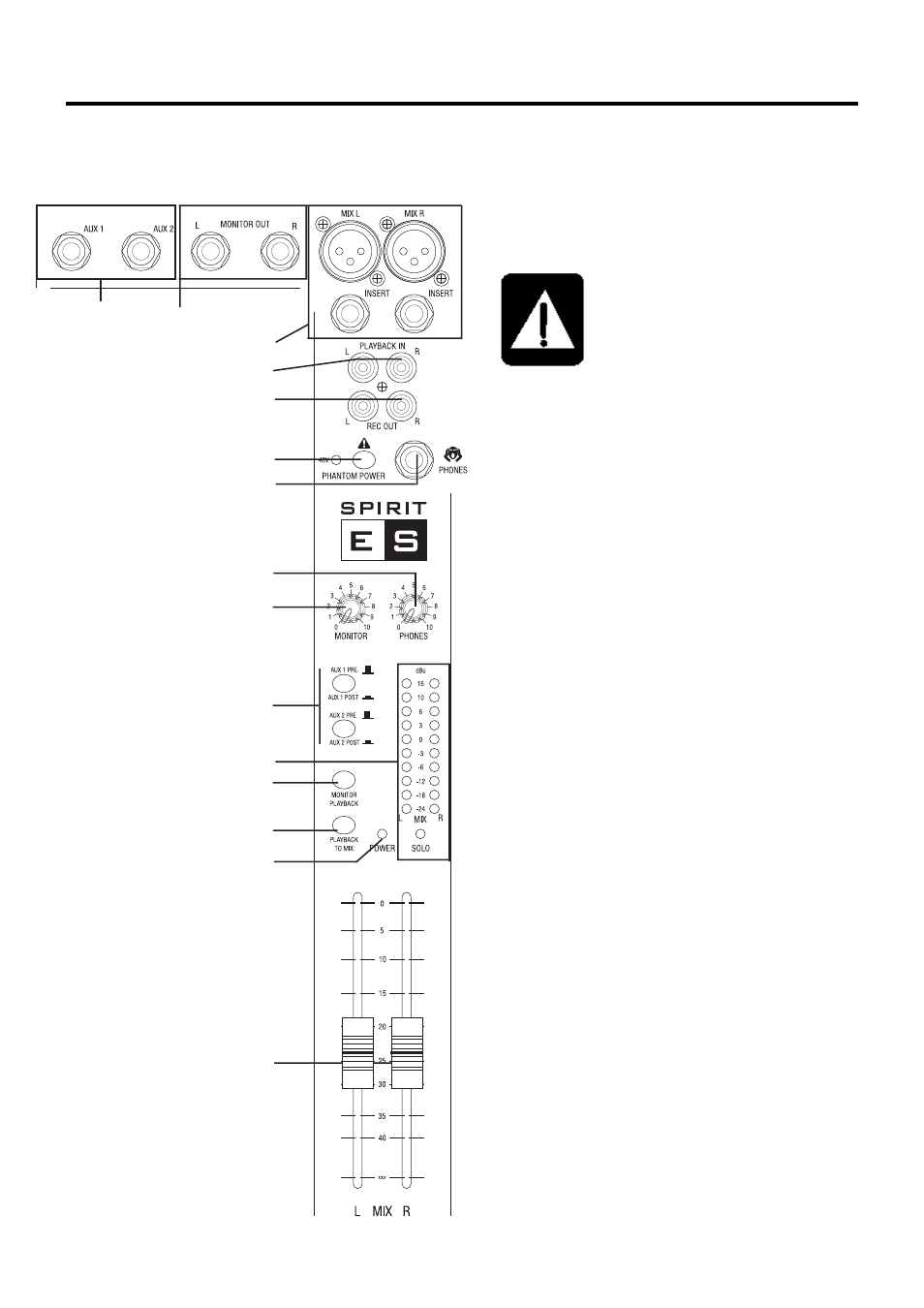

Мастер секция
1 - Фантомное питание
Многим профессиональным конденсаторным микрофонам для
работы требуется наличие фантомного питания (PHANTOM
POWER), которое представляет из себя способ посыла питающе-
го напряжения по тем же проводам,что и сигнал микрофона.
Нажмите на перелкючатель для подачи питания +48В на все
микрофонные входы. При активизации питания, загораются све-
тодиодные индикаторы.
ВНИМАНИЕ: будеьт внимательны при использовании несбалан-
сированных микрофонов, которые могут быть повреждены фан-
томным питанием. Сбалансированные динамические микрофо-
ны обычно могут быть использованы при включенном фантомном
питании (для уточнения обращайтесь к производителю микрофо-
нов).
Перед включением фантомного питания, микрофоны должны быть
подключены и все фейдеры выхода должны быть установлены
на минимум. Это позволит избежать повреждения внешнего обо-
рудования.
2 - Индикатор питания (POWER INDICATOR)
Светодиодный индикатор указывает на подключение питания к
консоли.
3 - Мастер фейдеры (MASTER FADERS)
Мастер фейдеры устанавливают конечный уровень выходов MIX, и
для каждого выхода предусмотрены отдельные фейдеры. При
правильной установке входного усиления GAIN, они обычно дол-
жны находиться в положении около маркировки «0». Это обеспе-
чивает максимальную траекторию перемещения фейдера и бо-
лее плавную регулировку.
4 - Выходы и вставки микса (MIX OUTPUTS & INSERTS)
Левый и правый выходы посылаются с XLR разъемов как сбалан-
сированные сигналы. Точка вставки микса (Mix Insert) на 3-х по-
люсном разъеме размера А - несбалансированная.
5 - измерители гистограммы
Трехцветный пиковый измеритель гистограммы обычно показы-
вает уровень выходов левого и правого микса (MIX RIGHT и MIX
LEFT), давая постоянное предупреждение о чрезмерных пиках в
сигнале, которые могут вызвать перегрузку. Для наилучшего ис-
полнения, удерживайте сигнал в пределах янтарных сегментов.
Так же, если уровень выхода слишком низкий и с трудом регистри-
руется на измерителях, может появиться значительный фоновый
шум. Для наилучшего представления следите за правильной
установкой уровней входа. При нажатии на любой из переключа-
телей SOLO, измерители переключаются на отображение выб-
ранного SOLO сигнала на обоих измерителях, в монофоничес-
ком режиме, также горит светодиодный индикатор SOLO.
6 - Выходы записи (RECORD OUTPUT)
Эти два RCA выхода несут копию сигналов MIX L и MIX R. Они
дают возможность использования пишущих устройств, таких как
DAT плейер, Minidisc, кассетное устройство и другие.
