SoundCraft Spirit E Series - Инструкция (Страница 12)

12
Разводка
Для получения дополнительной информации о разводке, смотрите страницы
36/37
Микрофонные входы 1 - 4
Вход MIC принимает разъемы XLR типа и разработан для соответствия широ-
ком диапазону сбалансированных и несбалансированных линейных сигналов,
либо от нежного вокала требующего наилучшее исполнение с низким уровнем
шума, либо от ударной установки которой необходим максимальный динами-
ческий диапазон. Лучше всего подходят профессиональные, конденсаторные
или ленточные микрофоны, так как они будут иметь наиболее низкое сопро-
тивление нагрузки. При использовании дорогих высокоимпедансных микрофо-
нов, вы не получите той же степени устойчивости к перекрестным помехам на
микрофонном кабеле и в результате уровень фоновых шумов может быть
выше. При включении фантомного питания, разъем дает подходящее напря-
жение питания для профессиональных конденсаторных микрофонов.
Не используйте несбалансированные источники при вклю-
ченном фантомном питании. Напряжение на контактах 2 и 3
XLR разъема может привести к серьезным повреждениям.
Сбалансированные динамические микрофоны могут быть
обычно использованы при включенном фантомном питании.
Уровень входа устанавливается с помощью ручки входного
усиления (GAIN)
Вход LINE предлагает такой же диапазон усиления, как и вход MIC, но с более
высоким импедансом входа и чувствительностью на 20дБ ниже. Это подходит
для большинства линейных источников.
Предупреждение
НАчните при полностью увернутой ручке GAIN против часо-
вой стрелки при подключении на вход LINE источников с
высоким уровнем. Это поможет избежать перегрузки вход-
ного канала и получения очень громкого сигнала.
Линейный вход
Принимает 3-полюсный разъем размера «А», или 2-х полюсный моно разъем
, который будет автоматически заземлять «холодный» вход. Используйте этот
вход для источников отличных отмикрофона, например клавиатуры, драм
машины, синтезатора, кассетного устройства или гитары. Вход сбалансирован
для низкого уровня шума и устойчив к перекрестным помехам, но вы можете
использовать несбалансированные источники, развеля разъемы, как показа-
но, хотя после этого необходимо по максимуму уменьшить длину кабеля для
минимизации перекрестных помех на кабель. Заметьте, что кольцо должно
быть заземлено при несбалансированном источнике. Установите уровень
входа, используя ручку усиления GAIN. При использовании входа LINE,
отключите микрофон.
Точка вставки (разрыва)
Несбалансированная, пре-EQ точка вставки разрывает траекторию сигнала
канала, давая возможность добавления в траекторию сигнала лимитеров,
компрессоров, специальных эквалайзеров или других устройств обработки
сигнала. Разрыв - это 3-полюсный разъем размера «А», который обычно
пропускается. При вставке в разъем, траектория сигнала разбивается, как раз
перед секцией Эквалайзера (EQ).
Сигнал с канала появляется на наконечнике (TIP) вилки и возвращается на
кольцо (RING), при этом экран служит общей землей.
Посыл (send) может быть спущен при необходимости как альтернативный
прямой выход префейдер, пре-эквалайзер, используя провод с закороченным
наконечником и кольцом, так что траектория сигнала не прерывается.

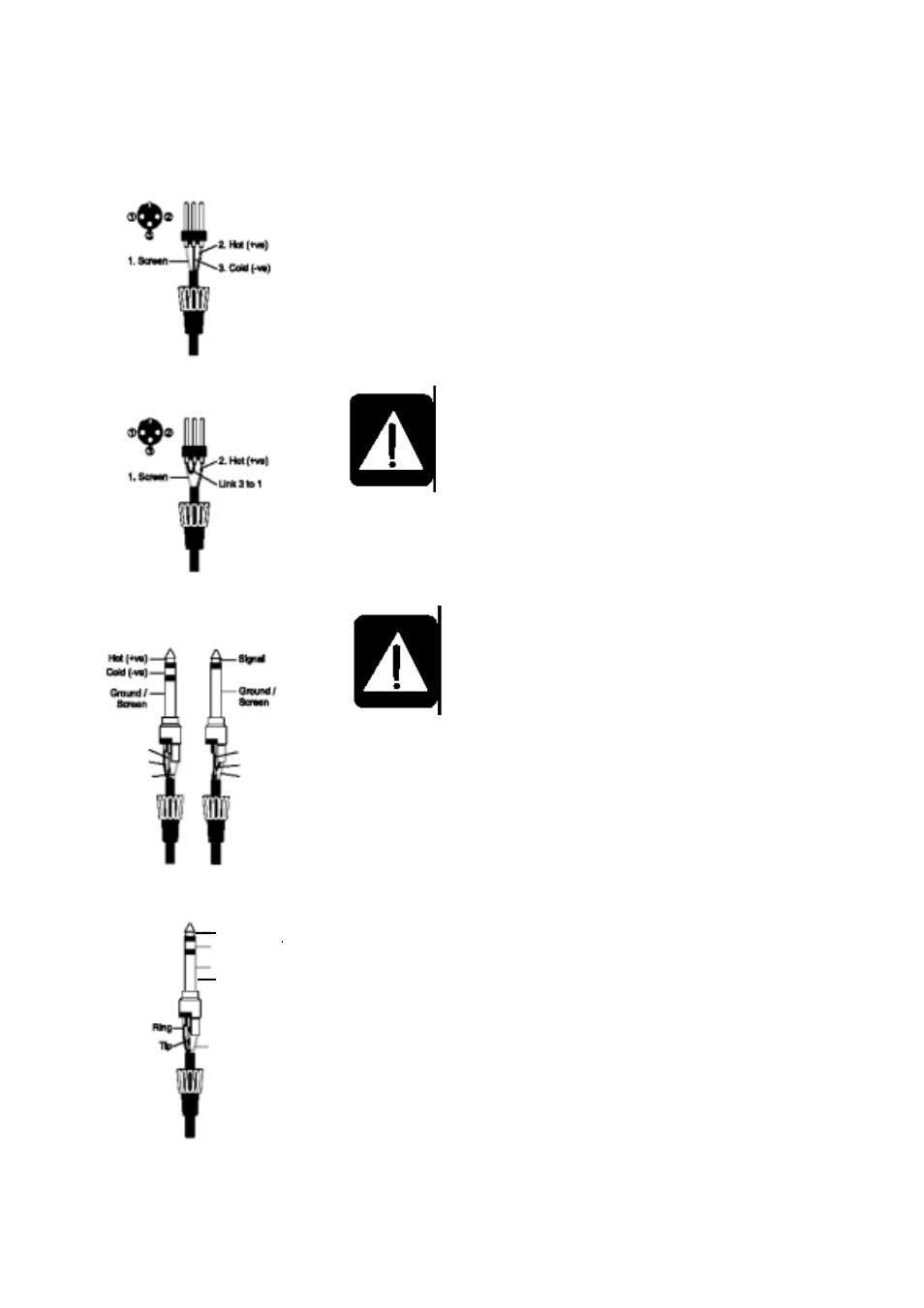

Входы
Сбалансированный
XLR Mic
3 - х полюсный
разъем сба-
л а н с и р о в а н -
ный
несбалансированный
XLR Mic
2-х полюсный
разъем несбалан-
сированный
+ve провод на
наконечник
-ve провод на
кольцо
экран
+ve провод на на-
конечник
-ve провод и
экран на землю
Вставки (разрывы)
посыл сигнала
возврат сигнала
Земля /экран
экран
