16

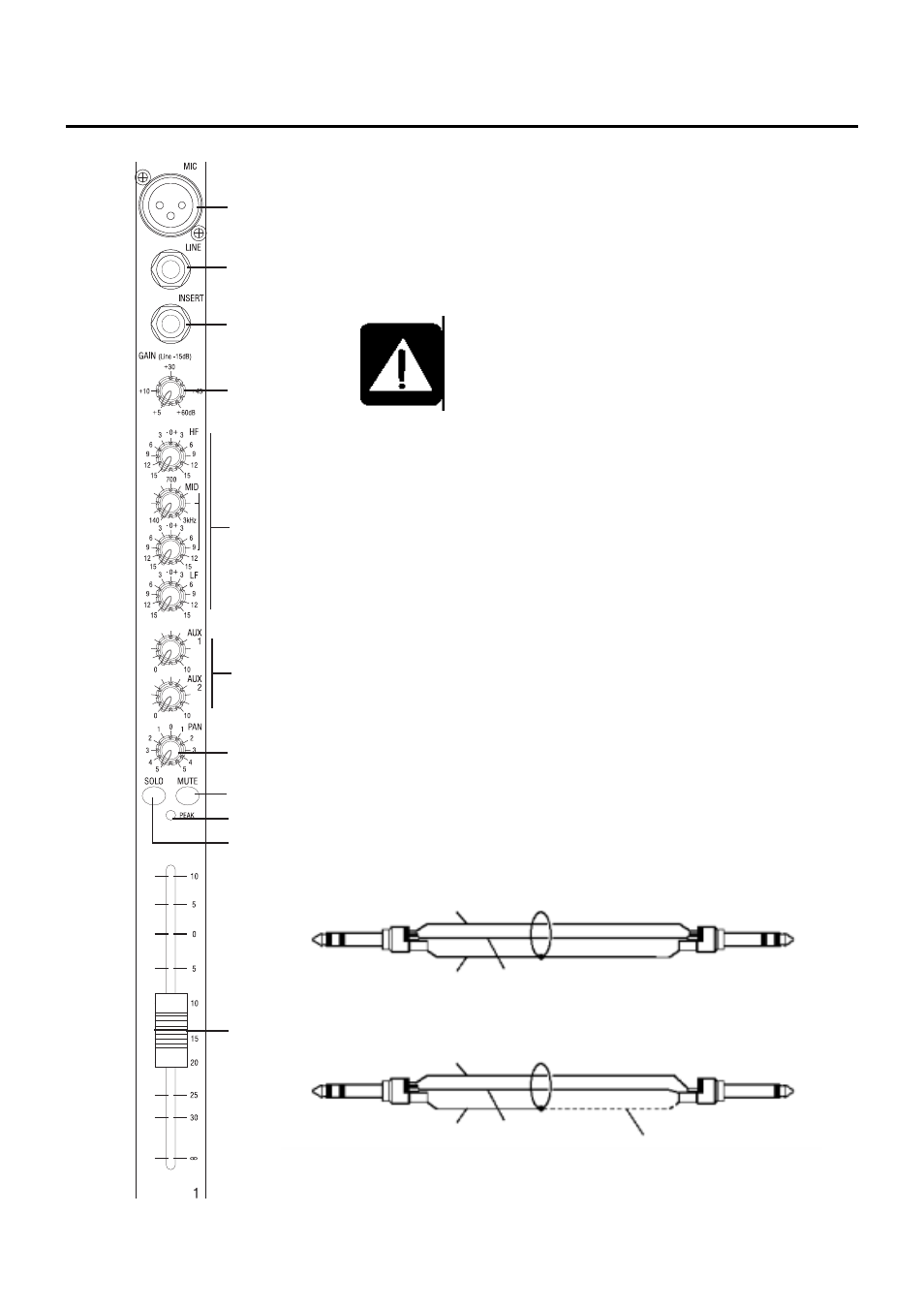

Каналы монофонического входа
Микрофоннй вход
Вход MIC принимает разъемы XLR типа и разработан для соответствия широ-
ком диапазону сбалансированных и несбалансированных линейных сигналов.
Лучше всего подходят профессиональные, конденсаторные или ленточные
микрофоны, так как они будут иметь наиболее низкое сопротивление нагруз-
ки. При использовании недорогих высокоимпедансных микрофонов, вы не
получите той же степени устойчивости к перекрестным помехам на микрофон-
ном кабеле и в результате уровень фоновых шумов может быть выше. При
включении фантомного питания, разъем дает подходящее напряжение пита-
ния для профессиональных конденсаторных микрофонов.
Для предупреждения повреждения микшера или внешних
устройств, подключайте конденсаторные микрофоны
только при выключенном фантомном (+48В) питании и
включайте фантомное питание только при опущенных
фейдерах выхода.
Будьте внимательны прииспользовании несбалансированных источников, ко-
торые могут быть повреждены фантомным напряжением на контактах 2 и 3
XLR разъема.
2 - Линейный вход
Принимает 3-полюсный TRS разъем размера «А». Используйте этот вход для
источников отличных отмикрофона, например клавиатуры, драм машины, син-
тезатора, кассетного устройства или гитары. Вход сбалансирован для низкого
уровня шума и устойчив к перекрестным помехам, но вы можете использовать
несбалансированные источники, разведя разъемы, как показано, хотя после
этого необходимо по максимуму уменьшить длину кабеля для минимизации
перекрестных помех на кабель. При использовании этого разъема, отключите
все от входа MIC. Установите уровень входа с помощью ручки усиления GAIN.
3 - Точка вставки (разрыва)
Несбалансированная, пре-EQ точка вставки разрывает траекторию сигнала
канала, давая возможность добавления в траекторию сигнала лимитеров,
компрессоров, специальных эквалайзеров или других устройств обработки
сигнала. Разрыв - это 3-полюсный разъем размера «А», который обычно
пропускается. При вставке в разъем, траектория сигнала разбивается, как раз
перед секцией Эквалайзера (EQ).
Посыл (send) может быть спущен при необходимости как альтернативный
прямой выход префейдер, пре-эквалайзер, используя провод с закороченным
наконечником и кольцом, так что траектория сигнала не прерывается.
От сбалансированного
импедансного выхода E-
Series
Сигнал
Сбалансированное
подключение
На внешнее устрой-
ство
Экран Земля сигнал
От сбалансированного
импедансного выхода E-
Series
Сигнал
Сбалансированное
подключение
На внешнее устрой-
ство
Экран земля Сигнал Эксперименты показывают,что лучше
ничего не подключать к экрану на кон-
це внешнего устройства
q
7
1
2
3
4
5
6
8
0
9
