13
Стерео входы 1-10
Линейный вход
Принимает 3-полюсный разъем размера «А», или 2-х полюсный моно разъем
, который будет автоматически заземлять «холодный» вход. Используйте эти
входы для подключения источников, таких как клавиатура, драм машина, син-
тезатор или возвраты от устройств обработки. Вход сбалансирован для низкого
уровня шума и устойчив к перекрестным помехам, но вы можете использовать
несбалансированные источники, разведя разъемы, как показано, хотя после
этого необходимо по максимуму уменьшить длину кабеля для минимизации
перекрестных помех на кабель. Заметьте, что кольцо должно быть заземлено
при несбалансированном источнике. Монофонические источники могут быть
поданы на обе траектории подключением только в левый разъем (Каналы 3
- 6 для выполнения этой функции имеют определенные моно переключатели).
Вставки Микса
Несбалансированная, прфейдерная точка вставки Микса разрывает траекто-
рию выходного сигнала , давая возможность добавления в траекторию сигна-
ла лимитеров, компрессоров, графического эквалайзера. Разрыв - это 3-
полюсный разъем размера «А», который обычно пропускается. При вставке
в разъем, траектория сигнала разбивается, как раз перед фейдером микса.
Сигнал микса появляется на наконечнике (TIP) вилки и возвращается на коль-
цо (RING), при этом экран служит общей землей.

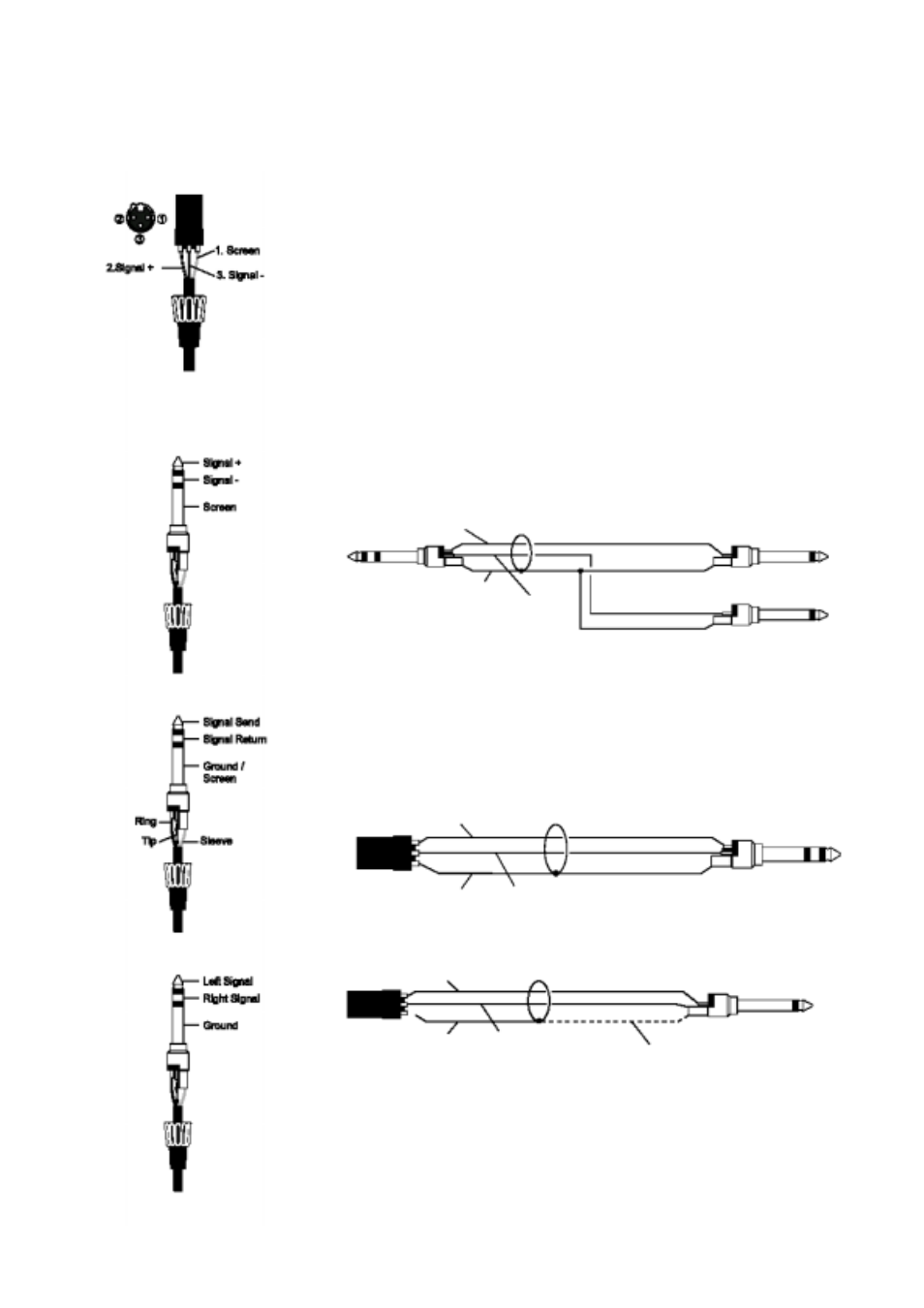

Для подключения оборудования с раздельными разъемами посыла и воз-
врата, может потребоваться провод «Y» как показано ниже.
Выходы микса
Выходы Микса на разведены на XLR, как показано и включает сбалансирован-
ный импеданс, позволяя пропустить длинный кабель для сбалансированных
усилителей и другого оборудования.
Выходы
выходы микса
выходы AUX
Выходы монитора
вставки микса
головные телефоны
При использовании XLR, соедините контакты 1 и 3 и
подключите к экрану кабеля. Подключите контакт 2 к сиг-
налу
Возврат с внешнего устройства
экран
возврат сигнала
точка разрыва
посыл сигнала
посыл на внешнее устройство
От сбалансированного
импедансного выхода М-
диапазона
Сигнал
Сбалансированное
подключение
На внешнее устрой-
ство
Экран Сигнал
От сбалансированного
импедансного выхода М-
диапазона
Сигнал
Сбалансированное
подключение
На внешнее устрой-
ство
Экран Сигнал Эксперименты показывают,что лучше
ничего не подключать к экрану на кон-
це внешнего устройства
