9
через регулятора POWER AMP LEVEL на интегральный стерео
усилитель мощности. Используйте этот регулятор для уста-
новки уровня Ваших динамиков так же как и любой регулятор
уровня усиления.
20 . Фильтр SUB -SONIC
40 Гц FILTER SUB-SONIC на 18 дБ / октава может быть переклю-
чен на подачу на усилитель и большинство приложений
рекомендуют чтобы этот фильтр был переключен. Использо-
вание фильтра позволяет избежать потенциальных потерь
управления в РА корпусе с отражающими портами при
перемещении ниже из частотного диапазона и предлагает
некоторую защиту от повреждений при сильном ультра -
низком сигнале.
Включение фильтра в цепь является неплохой идеей, но
может привести к нежелательному ограничению динамичес-
кого диапазона системы с некоторыми широко диапазонными
корпусами РА и должен быть выключен если специально требу-
ется очень низкий рокот частоты и система динамиков имеет
такую возможность. Фильтр также позволяет использовать
повышение LF для поднятия нижнего края Вашего микшера без
обычных проблем искажения низких частот.
Выход записи RECORD OUTPUT
RECORD OUTPUT на фоно разъеме RCA обеспечивает для
записи -10дБV пред микшерного фейдера (подача после встав-
ки). Так как сигнал получается после вставки , при необходи-
мости в характеристику сигнала может быть включен ком-
прессор (сжатие).
Выходные терминалы громкоговорителей.
Выход усилителя располагается на стандартных двойных за-
жимах бананах и разъемах “Speacon» на задней панели микше-
ра .
Минимальное рекомендуемое сопротивление нагрузки 4 Ом,
но усилитель имеет защиту от опасной перегрузки, и при
н е о б х о д и м о с т и
включает систему
защиты.
При срабатывании
защиты будет со-
хранено безопас-
ные минимальные
требования для
работы, но это
приведет к серьез-
ным искажениями
и немузыкально-
му звучанию. По
возможности все-
гда устанавливай-
те рекомендуемую
нагрузку.
Во избежание
п о в р е ж д е н и я
усилителя не за-
земляйте ни
один из выход-
ных зажимов громкоговорителей, и не подключайте
один зажим к другому.
Может быть использована множественная конфигурация гром-
коговорителей, но сопротивление нагрузки не должно превы-
шать 4 Ом. Именно поэтому очень важно понимать разницу
между последовательным подключением (нагрузка добавляет-
ся) и параллельным подключением (нагрузка разделяется) как
показано на рисунке.

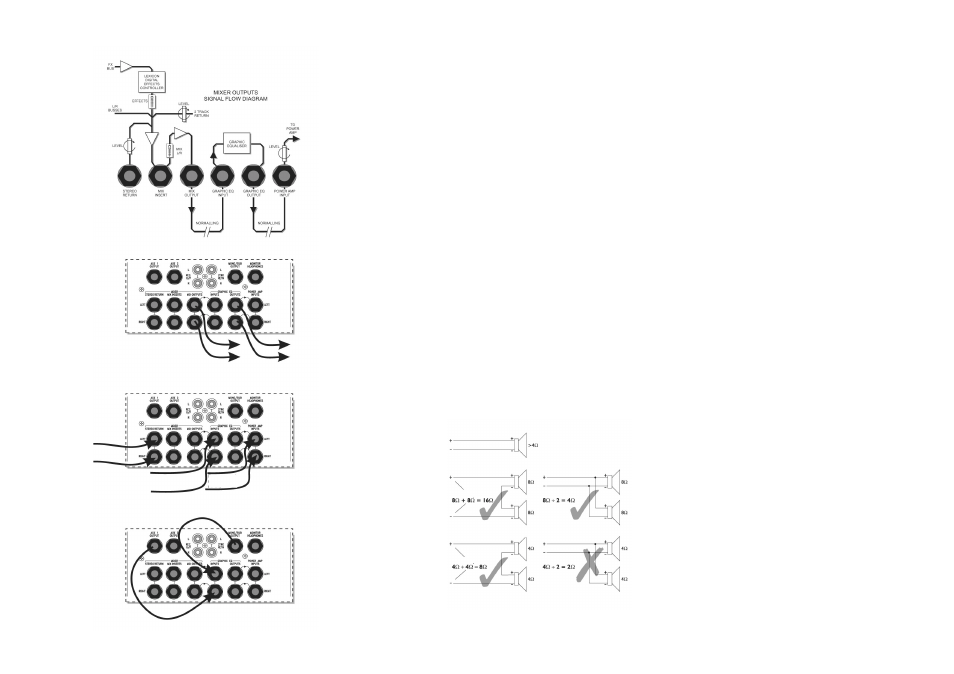

Наборное поле
Выходы линейного уровня микшера, вставки и возвраты,
собраны вместе на верхней правой части микшера. Для
большего удобства входы на Микшер, графический эквалай-
зер и усилитель мощности могут разделены для того, чтобы
иметь возможность пере подключения для определенных
целей. Три секции обычно включаются вместе замыканием
встроенного переключателя на разъем как показано на диаг-
рамме.
Обычное подключение разбивается после вставки разъема,
что позволяет перенаправить сигнал как Вам это необходи-
мо. Обратите внимание что для всех сигналов, показанных на
диаграмме обеспечены отдельные правый и левый разъемы.
Для ясности показана только одна сторона.
Использование наборного поля
Возможности наборного поля POWERSTATION показаны на
трех примерах, описанных ниже.
Пример 1
Запитывание внешнего усилителя, либо пре - или пост - графи-
ческого эквалайзера.
Обычное подключение не оказывает влияния. Выходы рабо-
тают как «Y» сплиттеры (разветвители) , одна подача на
встроенный усилитель и другая на внешний усилитель
Пример 2
Запитывание усилителя от внешнего микшера для возмож-
ности вторичного диапазона, подключение непосредственно к
разъемам усилителя мощности. Альтернативно внешняя цепь
может быть подключена к входным разъемам графического
EQ, обеспечивая таким образом при необходимости некото-
рую коррекцию сигнала. Альтернативно Вы можете добавить
внешний сигнал / микшер к Микшеру Powerstation используя
для этого Стерео Возврат (Stereo Return) или любой вход
линейного уровня.
Пример 3
Если требуется только монофонический выход РА, один
канал усилителя мощности может быть подан через моно
выход путем показанного переподключения и второй канал
может быть использован для передачи, например, для обрат-
ной подачи звука в студию с Aux 1. В обеих случаях, графичес-
кий EQ находится слева от характеристики сигнала.
Установка и устранение возможных
Пример 1
пример 2
пример 3
Пре EQ пост EQ
К внешнему
усилителю
от микшера
с внешнего мик-
шера на EQ С внешнего
микшера на
РА но не EQ
левый выход усилителя мощности = главный выход
правый выход усилителя мощности = обратная подача звука
обычное подключение
сопротивление нагрузка = нагрузке
динамика
множественные динамики на 8 Ом
с о п р о т и в л е н и е
нагрузки
множественные динамики
на 8 Ом
сопротивление нагрузки
сопротивление нагрузки
сопротивление нагрузки
последовательное подключение параллельное подключение
