Инструкция по эксплуатации SoundCraft POWERSTATION 350-600-1200
Страница 5
5
Этот регулятор отправляет сигнал канала постфейдера, пост
EQ на шину Lexicon FX, которая запитывается встроенным
процессором цифровых эффектов LEXICON. Если регулятор
не используется, то он должен быть выключен. Выход уст-
ройства LEXICON запитывает непосредственно стерео микс
или может быть смикширован на выходе Aux 1 (смотри
Мастер секцию)

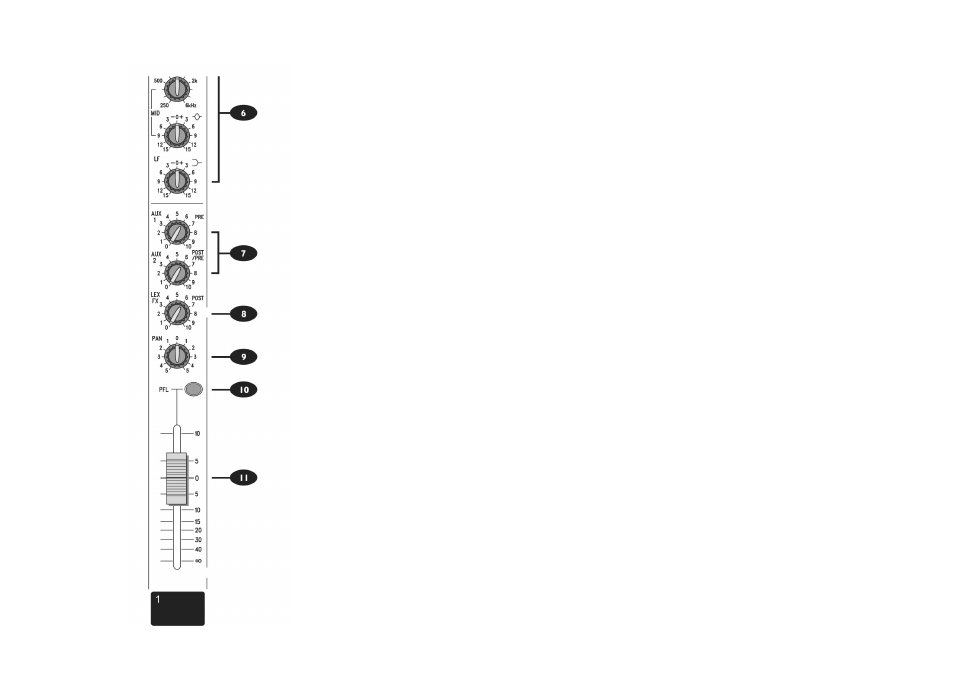

9 Регулятор PAN
Служит для панорамирования сигнала канала в левой/правой
шинах микса. Когда регулятор повернут полностью налево
или направо, ВЫ можете передать усиленный сигнал либо на
левый либо на правый выход индивидуально.
10. Регулятор PFL
При нажатии на запирающий переключатель PFL, префейдер-
ный, пост EQ сигнал подается на головные телефоны и счет-
чик, где он заменяет стерео микс как обычный мониторинг
источника. Светодиодный индикатор PFL ACTIVE на мастер
секции загорается для предупреждения о том, что головные
телефоны и счетчики несут сигнал PFL. Это очень удобный
способ для прослушивания любого нужного входного сигнала
без прерывания основного микса, для осуществления регули-
ровок или проблем слежения. Мониторы и счетчики возвра-
щаются к стерео Миксу при отпускании переключателя PFL.
11. Фейдер канала
60 мм FADER дает возможность точной балансировки различ-
ных источников сигнала, смешиваемых на Мастер секции.
При правильной установке входной чувствительности, Вы
получаете наибольшее управление, осуществляя полное пе-
ремещение фейдара. Смотрите раздел «Установка и устране-
ние неисправностей» на стр. 10, для получения помощи по
установке подходящего уровня сигнала.
