установки по умолчанию могут
быть восстановлены путем нажа-
тия и удерживания обеих пере-
ключателей PARAM до тех пор,
пока не погаснет светодиодный ин-
дикатор USER MODE.
Переключатель ножной педали
приглушения LEXICON
Эффекты могут быть включены
или выключены дистанционно пу-
тем подключения стандартной
запирающей или не запирающей ги-
тарной ножной педали или подоб-
ного устройства, обеспечивающе-
го закрывание изолированного пе-
реключателя, к разъему на задней
панели переключателя ножной пе-
дали LEXICON как показано. При
закрывании переключателя, эф-
фекты приглушаются.
Г р а ф и ч е с к и й
эквалайзер.
15. Графический эквалайзер.
Стерео графический эквалайзер обычно подключается к выхо-
дам левого /правого микса. Семь частотных диапазонов, кото-
рые обрезают или увеличивают на 6 дБ, позволяют осуще-
ствить очень точную общую регулировку по точному измене-
нию тональности для адаптации РА к определенному помеще-
нию (Эта регулировка является контрастом к большинству
более опасных +/-12 или +/-15dB предлагаемых на некоторых
других устройствах, где относительно малое перемещение
фейдеров может привести к возникновению обратной связи
или других нежелательных эффектов.)
Встроенный графический эквалайзер предназначен для упоря-
дочивания суммарного звучания для согласования с помещени-
ем и не предназначен для обнуления частот для предотвраще-
ния обратной связи.
Для этих целей рекомендуется полный 31 диапазонный EQ
16 левый / правый обход
Каждый канал графического эквалайзера может быть обойден
нажатием на переключатели LEFT BYPASS или RIGHT BYPASS.
Это позволяет осуществить простое сравнение обработанно-
го сигнала (с EQ) и необработанного сигнала, для оценки эффек-
та установок графического эквалайзера.
17. +48V
Для многих профессиональных конденсаторных микрофонов
необходимо фантомное питание, и это питание может быть
подано на все разъемы входов микшера нажатием на пере-
ключатель +48V.
Подключайте конденсаторные микрофоны только при
отключенном фантомном питании и осуществляйте пере-
ключение фантомного питания при отключенных вход-
ных фейдерах, для предупреждения повреждения мик-
шера или внешних устройств.
Будьте внимательны при использовании нессиметричных
источников, которые могут быть повреждены напряже-
нием фантомного питания на контактах 2 и 3 разъема XLR.
18. Индикаторы состояния
Три светодиодных индикатора визуально отражают состоя-
ние микшера.
POWER
Зеленый индикатор POWER загорается при включенном
питании и чувствует шину напряжения усилителя мощности.
THERMAL
Желтый индикатор THERMAL означает перегрев усилителя
мощности.
MUTE
Красный индикатор MUTE (приглушение) загорается в том
случае, когда выходные реле усилителя мощности разомкну-
ты. Это происходит в момент включения питания для
изоляции от скачков до тех пор, пока шины питания не стабили-
зируются или также это происходит в том случае, если цепь
защиты определяет ошибку или перегрев и в этом случе реле
будут открыты в качестве защиты громкоговорителей.
Если подозревается смещение постоянного тока или пере-
грев, проверьте, чтобы вентиляционные отверстия на пере-
дней и задней части микшера не были заблокированы.
Усилитель мощности
Усилитель мощности не содержит ни одной детали, кото-
рые могут быть отремонтированы самостоятельно. По
всем возникающим вопросам обращайтесь к квалифици-
рованным инженерам через соответствующих дилеров
Spirit
POWERSTATION содержит интегральный усилитель мощности,
входы которому адаптированы к выходам графического
эквалайзера или могут быть доступны непосредственно через
входной разъем усилителя мощности PowerAmp Input. Усили-
тель включает в себя сложную систему защиты, которая
предупреждает о перегревании, для защиты выходных тран-
зисторов и изолирует выходы громкоговорителей через
реле при определении ошибки в фазе выхода. Усилитель
охлаждается путем вентилятора с различной скоростью
«музыкальной чувствительности», который чувствует уро-
вень выходного сигнала и подает больший воздушный поток
в соответствии с уровнем сигнала и таким образом умень-
шает соответствующее тепловое рассеяние на выходных
устройствах. При отсутствии сигнала или при очень низком
уровне сигнала, вентилятор работает очень медленно и
тихо.
Воздух проходит вдоль передней части устройства и вытя-
гивается через вентиляционные отверстия с левой стороны
тыла. Очень важно, чтобы с тыльной и передней стороны
микшера было достаточно свободного пространства для воз-
душного потока, особенно при креплении в рэке или
передвижной инсталляции.
Предупреждение
Не закрывайте вентиляционные отверстия.
19. выходной уровень усилителя мощности.
Сигнал с симметричного разъема входа усилителя мощно-
сти (обычно выход с графического эквалайзера) подается

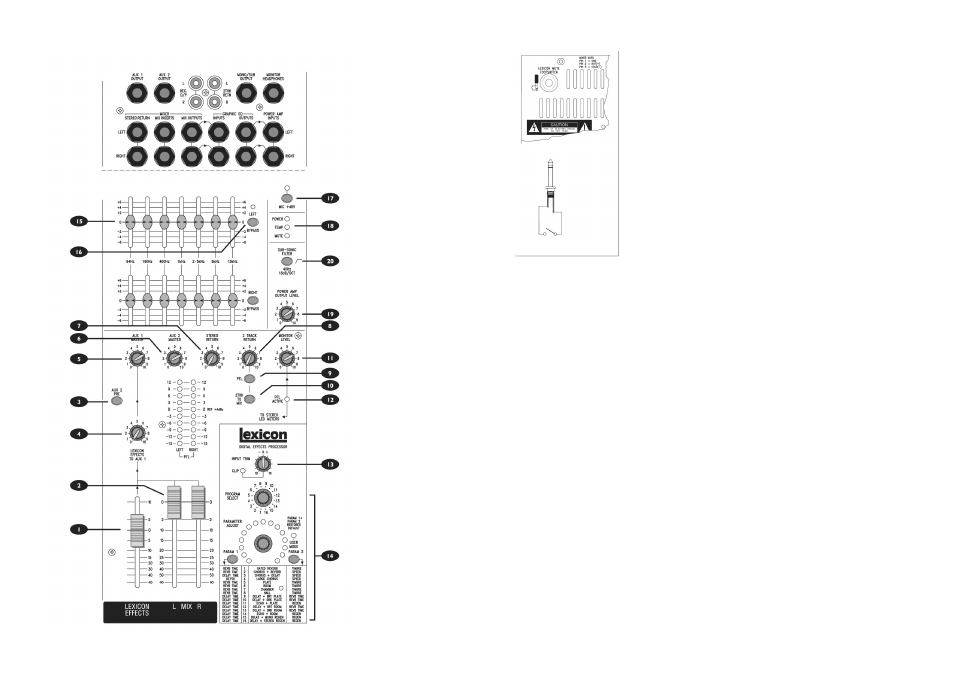

Подключение ножной пе-
дали LEXICON
переключатель открыт
эффект включен
Переключатель закрыт
Эффект выключен
Не подавайте на
разъемы слишком
большое напряжение
