Входной стерео канал – Инструкция по эксплуатации SoundCraft POWERSTATION 350-600-1200
Страница 6
6

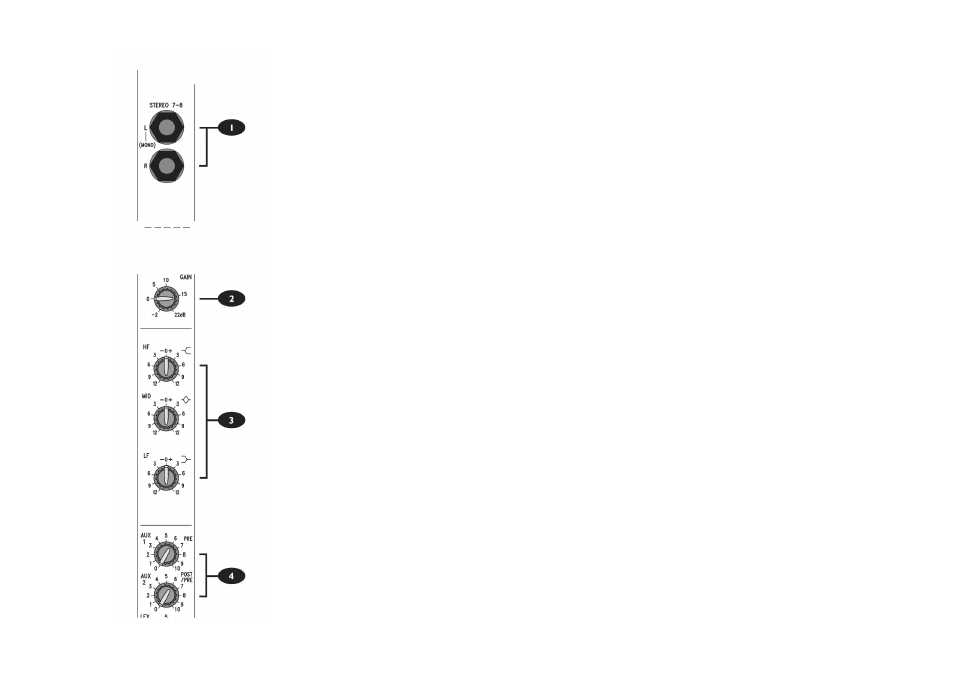

Входной стерео канал
1. Стерео входы
каждая секция стерео входа включает в себя пару похожих
входов. Входы являются электронно сбалансированными
и разделены 3-х полюсным разъемом TRS обеспечивающим
правый и левый сигналы источника. Моно сигнал может быть
подключен только к верхнему (левому) гнезду и будет пода-
ваться одинаково на обе линии.
2 Регулятор GAIN
Этот регулятор позволяет Вам установить входной уро-
вень для соответствия широкому диапазону профессио-
нальных, полупрофессиональных и Hi-Fi источников.
Начните с нижней установки, особенно для профессионально-
го оборудования и увеличивайте его если Вы не можете
достигнуть адекватного уровня сигнала с помощью фейдера
на номинальной маркировке 0. Смотрите раздел «Установка
и устранение неисправностей» на стр. 10 для получения
информации по правильной установке усиления GAIN.
7 Эквалайзер
Эквалайзер (EQ) включает три секции.
Регулятор HF EQ
Вращение регулятора по часовой стрелке усиливает высокие
частоты (12 кГц и выше)до 15 дБ добавляя шероховатость к
тарелкам, вокалу и электронным инструментам. И наобо-
рот, вращение регулятора против часовой стрелке ослабляет
их до 15 дБ уменьшая таким образом шипение
Регуляторы MID EQ
Регулятор MID обеспечивает обрезание и усиление на 15 дВ
на частоте 1 кГц.
Регулятор LF EQ
Вращение регулятора по часовой стрелке усиливает низкие
частоты (60 Гц и ниже)до 15 дБ добавляя таким образом теп-
лоту в вокал или экстра удар к синтезаторам, гитарам и
ударникам. И наоборот, вращение регулятора против часовой
стрелке ослабляет их до 15 дБ уменьшая таким образом шумы
сцены или увеличивая мягкость звучания. Центральное поло-
жение регулятора не оказывает влияния на сигнал.
4. Посылы AUX
Используются для создания отдельных миксов для
FOLDBACK, EFFECTS или записи и для комбинации каждого
каждого смешиваемого посыла Aux с соответствующим
выходом Aux на задней панели микшера. Для эффектов
используется пост-фейдерное включение,для мониторинга или
FoldBack —пре-фейдерное.
AUX 1 всегда пре-фейдерные, POST - EQ и обычно использу-
ются для создания мониторного микса или обратной связи. Aux2
обычно пост - фейдерные, POST-EQ и используются для
посыла эффектов. Нажатие на переключатель AUX 2 PRE на
мастер секции переключает посыл Aux2 на установку
прейфейдера , POST - EQ. Если регуляторы не используются,
то они должны быть оба выключены.
5 Регулятор LEX FX
Этот регулятор отправляет сигнал канала постфейдера,
пост EQ на шину Lexicon FX, которая запитывается встро-
енным процессором цифровых эффектов LEXICON. Если
регулятор не используется, то он должен быть выключен.
Выход устройства LEXICON запитывает непосредственно
стерео микс или может быть смикширован на выходе Aux
1 (смотри Мастер секцию)
6 Баланс
Регулятор BAL определяет положение сигнала в пределах
образа стерео микса. Полный поворот против часовой стрелки
осуществляет полную передачу сигнала на левую шину микса,
в то время как поворот по часовой стрелке передает сигнал
на правую шину.
10. Регулятор PFL
При нажатии на запирающий переключатель PFL, префейдер-
ный, пост EQ сигнал подается на головные телефоны и измери-
тель, где он замещает стерео микс на обычный мониторинг
источника. Светодиодный индикатор PFL ACTIVE на мастер
секции загорается для предупреждения о том, что головные
телефоны и измерители несут сигнал PFL. Это очень удобный
способ прослушивания любого нужного входного сигнала без
прерывания основного микса, для осуществления регулиро-
вок или проблем слежения. Мониторы и счечтики возвраща-
ются к стерео Миксу при отпускании переключателя PFL.
8. Фейдер канала
60 мм FADER дает возможность точной балансировки сигна-
лов различных источников , смешиваемых на Мастер секции.
При правильной установке входной чувствительности, Вы
получаете наибольшее управление, осуществляя полное пе-
ремещение фейдера. Смотрите раздел «Установка и устране-
ние неисправностей» на стр. 10, для получения помощи по
установке подходящего уровня сигнала.
