7

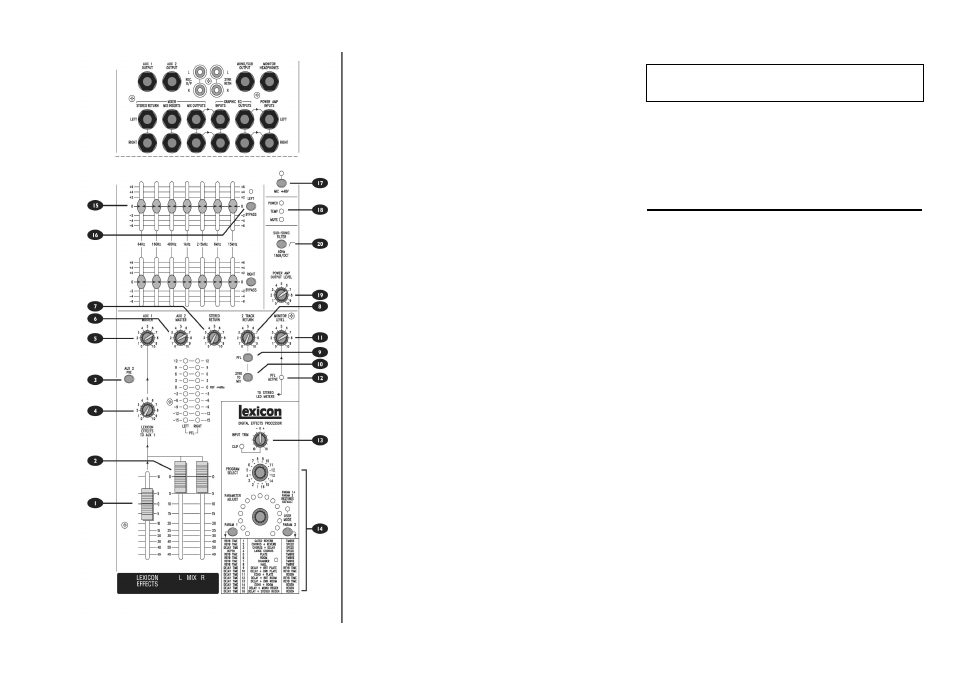

Мастер секция
1 Мастер фейдер эффектов LEXICON
Фейдер EFFECTS (эффектов) управляет громкостью эффек-
тов, которые добавляются непосредственно к левому/право-
му миксу и подчинен управлению главного L/R мастер
фейдера (см 2 ниже)
2 Мастер фейдеры левого и правого микса.
Регулятор главного левого и правого мастер фейдера управ-
ляет конечным выходным уровнем сигнала на главное
сопротивление симметричного выходов Микса (После точки
вставки)
3 AUX 2 PRE
Посыл AUX 2 обычно является пост фейдерным, пост EQ, но
для удобства он может быть переключен на PRE-FADE,
POST EQ нажатием на переключатель AUX 2 PRE. Это оказы-
вает одновременное воздействие на все посылы Aux 2,
проходящие через микшер.
4 Эффекты LEXICON на AUX 1/
Этот регулятор позволяет осуществить смешивание выхо-
да процессора цифровых эффектов в моно с посылами Aux
1 в том случае если требуется обеспечить «влажную» (wet)
обратную связь или альтернативный выход.
5 Мастер AUX 1
Регулятор AUX 1 MASTER устанавливает конечный уровень
микса Aux1, посылаемого на сопротивление симметричного
выхода Aux 1.
6 Мастер AUX 2
Регулятор AUX 2 MASTER устанавливает конечный уровень
микса Aux2, посылаемого на сопротивление симметричного
выхода Aux 2.
7 Stereo Return
Симметричный стерео возврат возможен для выходов
устройств эффектов и он смешивается непосредственно на
шинах левого / правого микса на уровне, установленном
регулятором STEREO RETURN. При использовании моно источ-
ника, подключение только к левому разъему автоматически
пересылает сигнал на левую и правую шину.
8 2TRACK RETURN
Несимметричный 2 Track Return, на номинале - 10 дВ на разъе-
ме RCA, подается через переключатель 2TRK TO MIX и
регулятор 2 TRACK RETURN на левый / правый микс, перед
мастер фейдерами левого / правого микса. Этот вход являет-
ся идеальным для предварительного просмотра или интер-
вальной музыки от внешнего источника или как возврат
дополнительных эффектов.
9 PFL
При нажатии на переключатель PFL, префейдерный сигнал 2
Track Return подается в монофоническом виде на головные
телефоны и измерители, где он замещает микс на просмотр
источника. Это очень полезный способ для прослушивания
возврата Return для выполнения регулировок или проблем
слежения.
10. 2 TRK TO MIX
Этот переключатель отправляет 2 Track Return на левый /
правый микс и таким образом обеспечивает простой способ
отправки внешнего источника (например интервальной музы-
ки) на выходы микса.
2 TRK TO MIX не должны использоваться при записи с
разъема REC O/P, так как это может привести к возник-
новению сильной обратной связи.
11. Уровень мониторинга
Регулятор уровня мониторинга MONITOR LEVEL устанавливает
уровень сигнала, подаваемого на разъем головных телефо-
нов мониторинга.
12. PFL ACTIVE
При нажатии на переключатель PFL, загорается этот
светодиодный индикатор, для предупреждения о том, что
головные телефоны и измерители находятся под воздействи-
ем сигнала PFL вместо Микса.
LEXICON
Процессор цифровых эффектов.
Эта регулировка обеспечивает широкий диапазон эхо, ревер-
берации и акустической трактовки для добавления полноты
звучания, дополнения акустики помещения или для специаль-
ных эффектов.
13 INPUT TRIM
Входной уровень для интегрального контролера эффектов с
микшера устанавливается регулятором INPUT LEVEL, с соот-
ветствующим светодиодным индикатором, предупреждающим
о повышении уровня, при котором может произойти ограни-
чение сигнала на входе Эффектов. Регулятор должен по
возможности находиться в центральном положении для умень-
шения шумов и если требуется установка выше «0», он
будет показывать, что вход не полностью управляется по-
сылами канала LEX FX.
14 Выбор программы / регулировка параметров.
Выбор программы.
Этот вращающийся переключатель позволяет выбрать одну
из 16 программ комбинаций, установленных на заводе, пере-
численных внизу управления. Эти заводские установки
могут быть выбраны и применены для большинства приложе-
ний.
Регулировка параметров.
Могут быть отрегулированы два параметра эффектов и со-
хранены в памяти RAM для каждого из предварительно
запрограммированных эффектов, с использование ручки коди-
ровки и двух переключателей параметров PARAM. Наилучшая
установка для частного приложения может быть получена в
результате экспериментов и прослушивания окончательного
звучания.
Регулировки выполняются ручкой кодировки во время нажа-
тия и удерживания нужного переключателя PARAM, и при этом
прослушивается получаемый результат. После отпускания
переключателя PARAM, установки сохраняются в памяти
RAM. Любые изменения запрограммированных установок
сохраняются, даже если микшер отключен и будут вызваны
каждый раз при выборе конкретной программы. Если эти
установки отличаются от оригинальных установок по умолча-
нию, горит светодиодный индикатор USER MODE. Заводские
