4

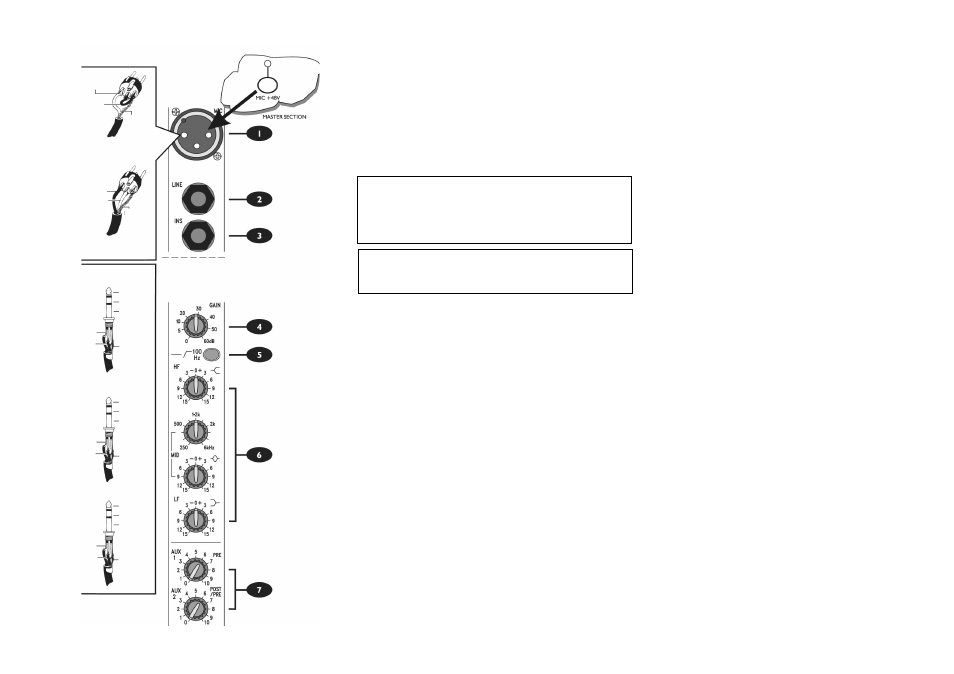

Работа с POWERSTATION
канал монофонического входа
I Микрофонный вход Ultra Mic
Микрофонный вход организован на разъеме XLR и согласуется
с симметричными и несимметри чными сигналами. Желатель-
но использование профессиональных динамических, конденса-
торных или ленточных микрофонов, поскольку они имеют низ-
кое сопротивление. Возможно использование недорогих мик-
рофонов с высоким сопротивлением, однако при этом возрас-
тает уровень шумов. При нажатии кнопки MIC + 48V (на мастер-
секции) на разъем будет подано фантомное питание, необходи-
мое для работы с конденсаторными микрофонами.
Для предупреждения повреждения микшера или
внешних устройств подключайте конденсаторные
микрофоны только при выключенном питании (+48V)
(переключатель вверх), и включайте или выключайте
фантомное питание +48 V только после того, как все
выходные фейдеры будут закрыты.
Будьте внимательны при использовании несбаланси-
рованных источников, которые могут быть поврежде-
ны фантомным питанием на контактах 2 и 3 разъема
XLR.
Рас коммутируйте данный разъем при работе со входом LINE.
Входной уровень устанавливается регулятором GAIN.
2 Вход LINE
Служит для подклю чения синтезаторов, ритм-машин или дру-
гих электронных инструментов и организован на разъеме
TRS.Данный вход симметричный для низкого уровня шума и
высокого качества для профессионального оборудования,
однако предусматривает подклю чение несимметричных ис-
точников как показано, но при этом желательно использовать
как можно более короткий кабель. Если Вы хотите использо-
вать этот разъем отключите все от разъема MIC. Входной
уровень устанавливается регулятором GAIN.
3. Разъем Insert
Несимметричный пре-эквалайзерный разрыв служит для вклю-
чения в цепь сигнала приборов динамической обработки таких
как ограничители, компрессоры и др. Разъем выполнен на
нормально замкнутом разъеме TRS. При введении джека, цепь
сигнала разрывается после высокочастотного фильтра и пе-
ред секцией эквалайзера. Посыл может использоваться для
организации альтернативного директ-выхода pre-fade, pre-EQ,
с использованием для этого провода с закороченными кон-
цом и кольцом, так, чтобы цепь сигнала не прерывалась.
5 Регулятор GAIN
Устанавливает входной уровень сигнала микрофона или инст-
румента.
Следите за корректной установкой данного уровня —при высо-
ких уровнях сигнал перегружается и искажается, при низких —
повышается уровень фоновых шумов. Имейте в виду, что не-
которое оборудование работает при более низких выходных
уровнях (-10 dBV),чем профессиональное.
6 Кнопка 100Hz
Нажатие данной кнопки включает низкочастотный обрезной
фильтр с крутизной 18 дБ/октаву. Используйте эту кнопку в
случае живого РА для очистки микса, уменьшения шума
сцены или обратной связи микрофонов.
7 Эквалайзер
Эквалайзер (EQ) позволяет осуществить точное управление
диапазонами частот и бывает особенно полезен для улучше-
ния звука в живом представлении РА, где оригинальный
сигнал часто бывает далек от идеального и где небольшое
понижение частоты или обрезание определенной голосовой
частоты может реально сделать звучание более чистым.
Регулятор HF EQ
Вращение регулятора по часовой стрелке усиливает высокие
частоты (12 кГц и выше)до 15 дБ добавляя шероховатость к
тарелкам, вокалу и электронным инструментам. И наоборот,
вращение регулятора против часовой стрелке ослабляет их до
15 дБ уменьшая таким образом шипение или чрезмерное .
Центральное положение регулятора не оказывает влияния на
сигнал.
Регуляторы MID EQ
Два регулятора, изменяющих частотную характеристику в сред-
не частотной области. Нижний регулятор осуществляет усиле-
ние/ослабление на 15 дБ,а верхний устанавливает частоту в
диапазоне 240 Гц —6 кГц. Это позволяет привнести действи-
тельно творческий момент в сигнал в ситуации живого
звучания. При совместном использовании этих регуляторов
внимательно слушайте для определения увеличения или
уменьшения определенной характеристики, например вокала.
Центральное положение регулятора не оказывает влияния на
сигнал. Добротность (Q)равна 1.5.
Регулятор LF EQ
Вращение регулятора по часовой стрелке усиливает низкие ча-
стоты (60 Гц и ниже)до 15 дБ добавляя таким образом теплоту
в вокал или экстра удар к синтезаторам, гитарам и ударни-
кам. И наоборот, вращение регулятора против часовой стрелке
ослабляет их до 15 дБ уменьшая таким образом шумы сцены
или увеличивая мягкость звучания. Центральное положение
регулятора не оказывает влияния на сигнал.
7 Посылы AUX
Используются для создания отдельных миксов для FOLDBACK,
EFFECTS или записи и для комбинации каждого смешиваемого
посыла Aux с соответствующим выходом Aux на задней
панели микшера. Для эффектов используется пост-фейдерное
включение, для мониторинга или FoldBack —пре-фейдерное.
AUX 1 всегда пре-фейдерные, POST - EQ и обычно используют-
ся для создания мониторного микса или обратной связи. Aux2
обычно пост - фейдерные, POST-EQ и используются для
посыла эффектов. Нажатие на переключатель AUX 2 PRE на
мастер секции переключает посыл Aux2 на установку прей-
фейдера , POST - EQ. Если регуляторы не используются, то
они должны быть оба выключены.
8 Регулятор LEX FX
2. HOT (+VE)
связь 3 к 1
Экран
нессиметричный
вход
2. HOT (+VE)
3. COLD (+VE)
Экран
ссиметричный
вход
Разъемы
Сигнал
решетка/экран
решетка /экран
наконечник
кольцо
экран
нессиметричный
вход
наконечник
кольцо
2. HOT (+VE)
3. COLD (+VE)
решетка /экран
экран
симметричный вход
посыл
возврат
решетка / экран
наконечник
кольцо
экран
