Подключения

47

EB 8384-2



ЗАМЕЧАНИЕ
Для работы позиционера минимально
допустимая управляющая переменная не
должна падать ниже 3,8 мА .

Дополнительное оснащение:
Пластиковый кабельный ввод М20х1,5:
– Черный

Номер заказа
8808-1011

– Синий

Номер заказа
8808-1012

– Никелированная

латунь

Номер заказа
1890-4875

Нержавеющая сталь

1.4305

Номер заказа
8808-0160

Переходник с

М20х1,5 на ½NPT

Номер заказа
8808-0160

– Алюминий,

порошковое
напыление

Номер заказа
0310-2149

– Нержавеющая

сталь

Номер заказа
1400-7114

5.2.1. Транзисторные усилители
Для

обеспечения

работы

конечных

выключателей в электрическую цепь
выхода

должны

быть

включены

транзисторныеусилители.

Чтобы

гарантировать

надежность

работы

позиционера,

усилители

должны

соответствовать предельным значениям
выходных контуров, соответствующим EN
60947-5-6.

Если позиционер должен быть установлен
в опасных зонах, должны соблюдаться
соответствующие нормы.

Для применения в безопасных зонах
конечные

выключатели

могут

быть

напрямую подсоединены к дискретному
вводу PLC в соответствии с IEC 61131.
Это относится к стандартному рабочему
диапазону для цифровых вводов в
соответствии с п.5.2.1.2 IEC 61131-2 с
номинальным напряжением 24 V DC.



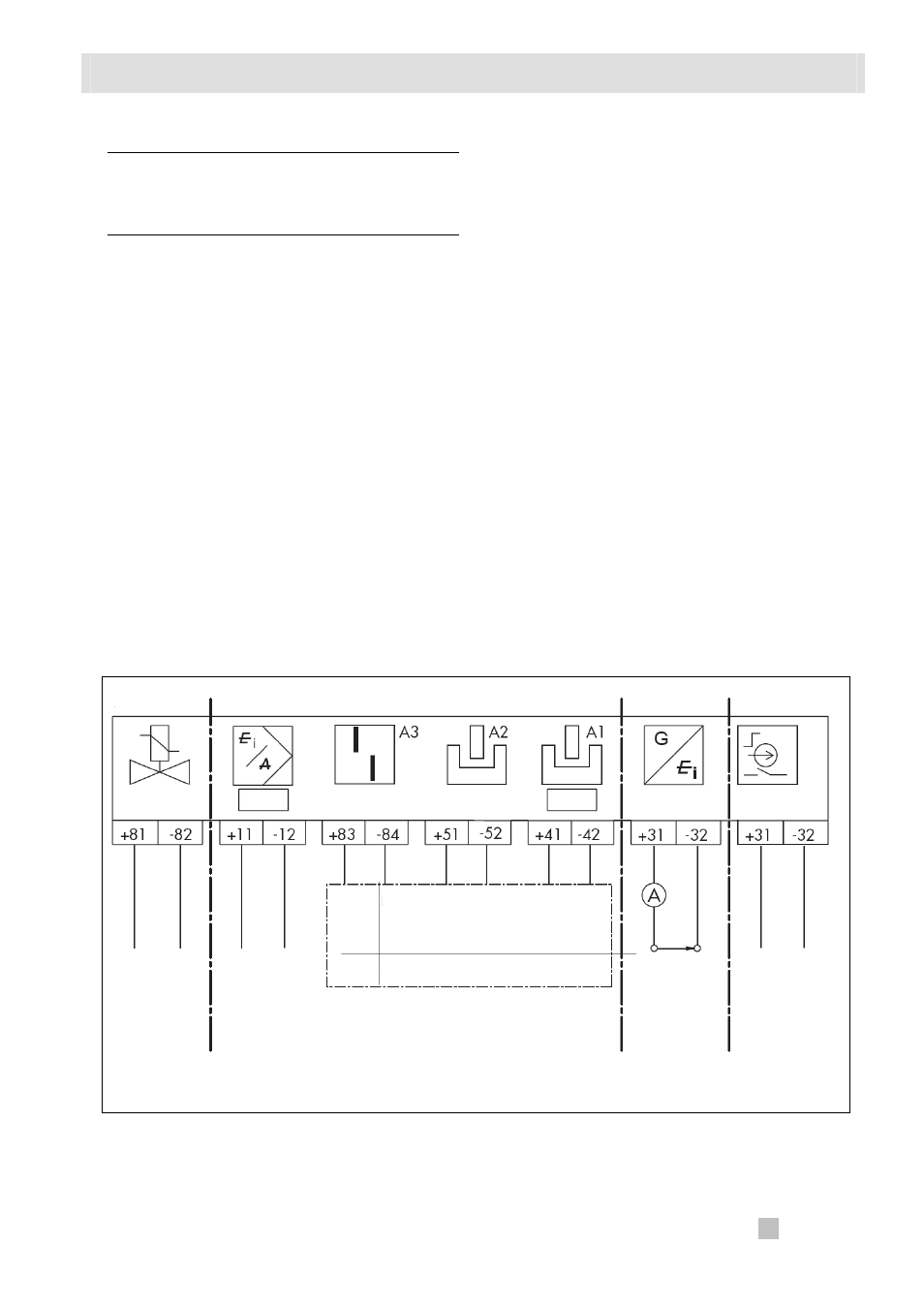

Рис. 18 • Электрические подключения

Опция

Опция

Опция

Not
ex

Ex

Дискретный ввод PLC в соответствии
с EN 61131 (Pmax = 400 мВт) или
усилитель коммутации в
соответствии с EN 60947-5-6
Усилитель коммутации в
соответствии с EN 60947-5-6

24 VDC

соленоидный

клапан

(опция)

мА

Управляющи

й сигнал

A3

Индикация

отказов

A2

Программи

руемый

A1

Программируе

мый или

индуктивный

Концевые выключатели

Блок питания

двухпроводн

ого датчика

для

опционально

го датчика

положения

Дискретный

ввод
