Инструкция по эксплуатации Samson 3730-2 Электропневматический позиционер
Страница 21
Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2
21
Символы

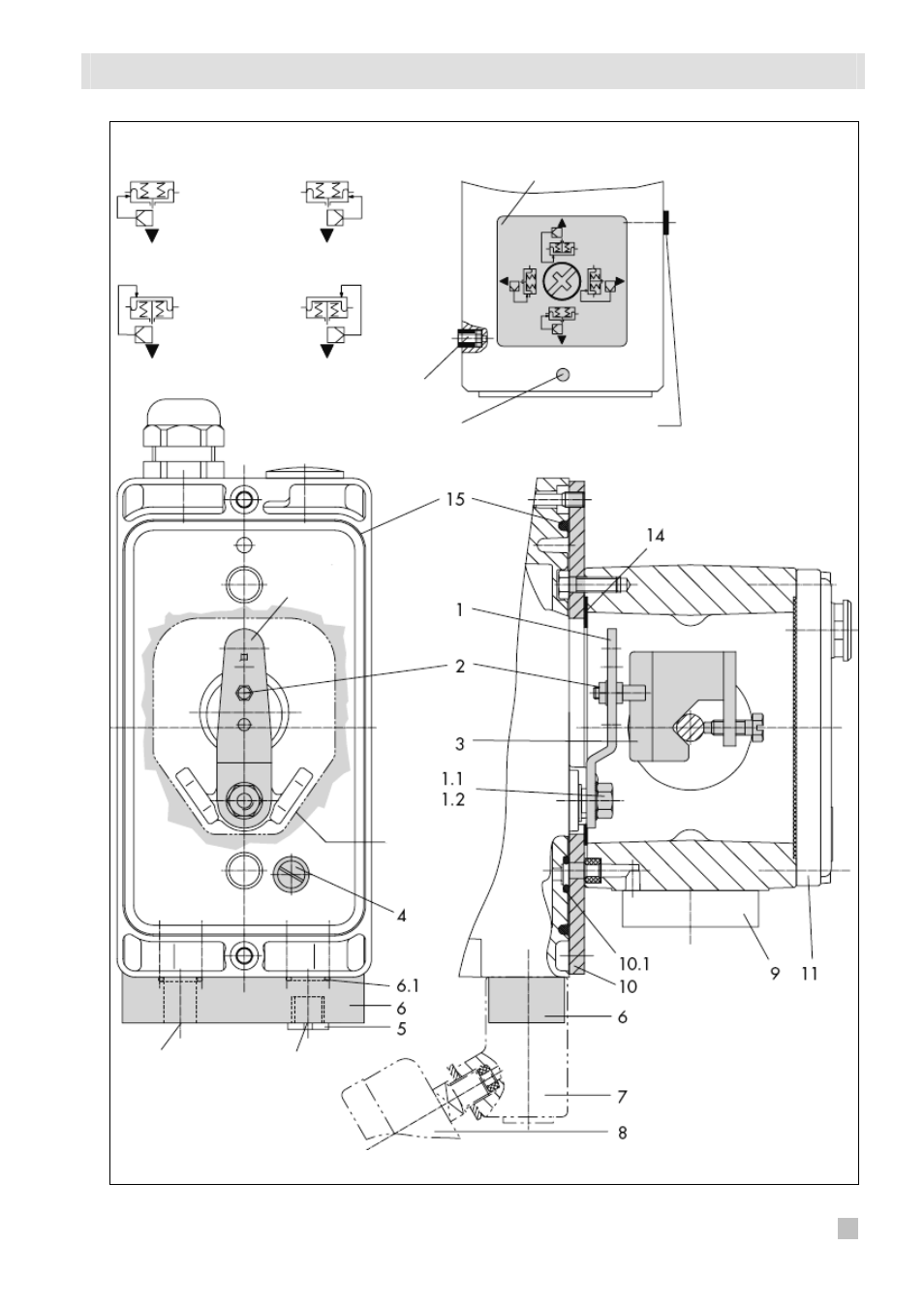

Рис. 4 • Прямой монтаж – Подключение управляющего давления для привода типа 3277-5 площадью 120 см
2
Шток привода
выдвигается
монтаж слева монтаж справа
Коммутационная панель (9)
Вход
управляющего
давления при
монтаже слева
Шток привода
втягивается
Метка
вход
управляющего
давления при
монтаже справа
рычаг М
Примечание:
Для подключения питания
(Supply) и входа (Output) всегда
следует использовать панель
подключений (6) из комплекта
дополнительного оснащения.
Запрещается вкручивать
резьбовые детали
непосредственно в корпус.
1.
Рычаг
1.1. Гайка
1.2. Тарельчатая
пружина
2.
Штифт следящего
механизма
3.
Зажим следящего
механизма
4.
Пробка дренажа
5.
Заглушка
6.
Панель
подключений
6.1. Уплотнительные
кольца
7.
Кронштейн
манометров
8.
Монтажный
комплект для
манометров
9.
Коммутационная
панель
10. Крышка с вырезом
10.1. Уплотнительное
кольцо
11. Крышка
14. Уплотнение
15. Фигурное
уплотнение
вырез в крышке
(10)
Питание (Supply) 9 Выход (Output) 38
