Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2
23

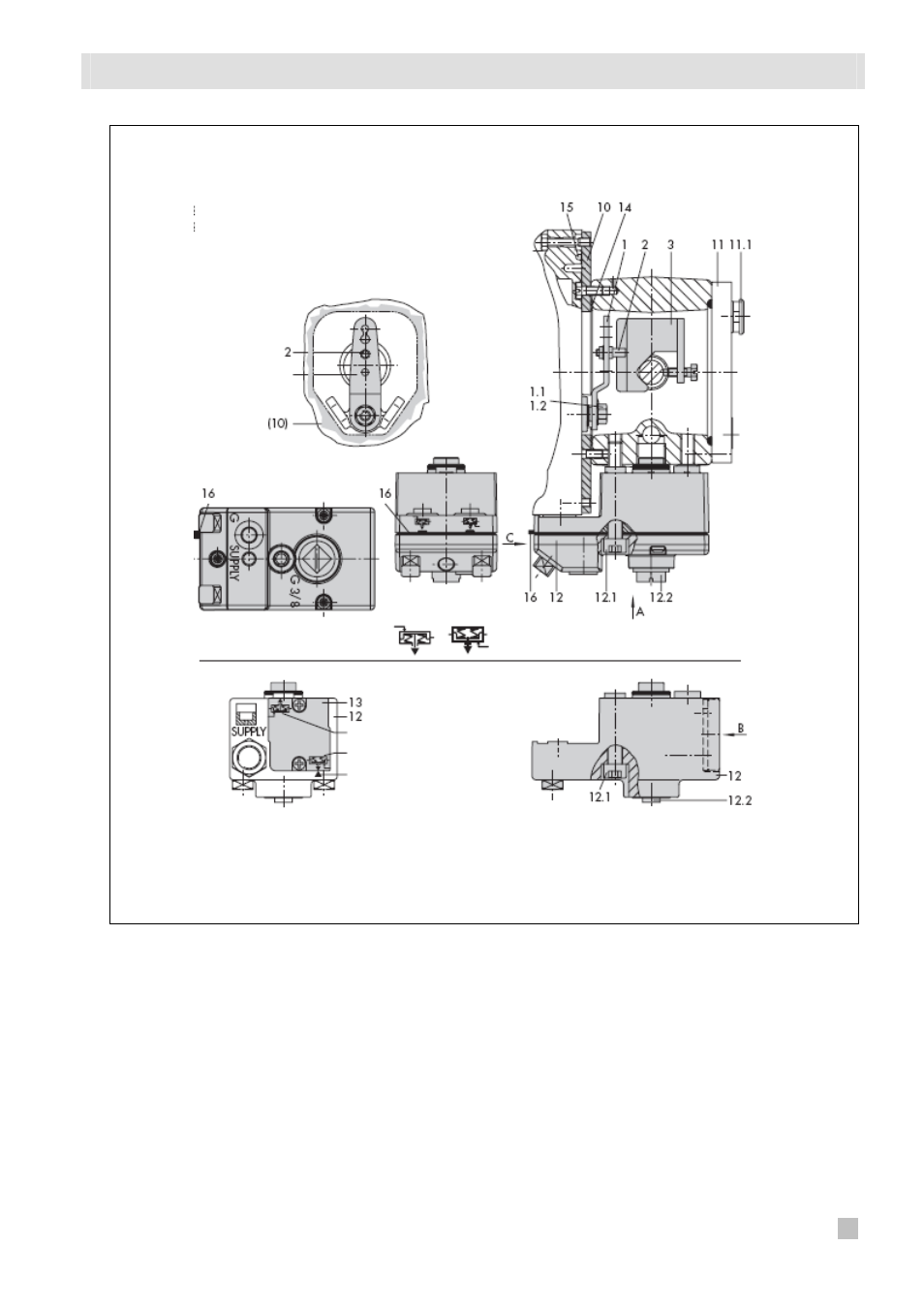

Рис. 5 • Прямой монтаж – Подключение управляющего давления к приводу типа 3277 площадью
240, 350 и 700 см
2
1.
Рычаг
1.1. Гайка
1.2. Тарельчатая
пружина
2.
Штифт следящего
устройства
3.
Зажим следящего
устройства
10. Крышка с
прорезью
11. Крышка
11.1 Пробка сброса
воздуха
рычаг М
шток привода втягивается
шток привода выдвигается
метка
Блок подключений
(старый) с
коммутационной
панелью (13)
шток привода
втягивается выдвигается
12. Блок подключений
12.1. Винт
12.2. Заглушка или
подключение внешнего
трубопровода
13. Коммутационная панель
14. Уплотнение
15. Фигурное уплотнение
16. Уплотнение
вырез в
крышке
Вид А
Вид В
Вид С
Питание
