Монтаж на регулирующий клапан – монтажные детали и дополнительное оснащение
EB 8384-2 35
рамы должно быть оснащено дренажной
пробкой (из комплекта дополнительного
оснащения).
Монтаж датчика положения
1. Установить рычаг (1) на датчике в
среднем положении и удерживать его в
таком положении. Отвинтить гайку (1.1)
и снять с вала датчика рычаг с
тарельчатой пружиной (1.2).
2. Закрепить датчик положения (20) на
монтажной плате (21).
3. В зависимости от размера
используемого привода и величины
рабочего хода клапана определить
необходимый рычаг и положение
штифта следящего механизма (2) по
таблице на странице 19 . При поставке
на датчике установлен рычаг М, а
штифт на рычаге на позиции 35. При
необходимости,
снять штифт
следящего механизма (2) со своей
позиции, переставить и закрепить в
отверстии требуемого положения.
4. Установить рычаг (1) и тарельчатую
пружину (1.2) на вал датчика.
Перевести рычаг (1) в среднее
положение и, удерживая его на
месте, затянуть гайку (1.1).
5. Установить зажим следящего
механизма (3) на штоке привода,
выровнять
и закрепить его,
убедившись, что крепежный винт
оказался в пазу штока привода.
6. Установить монтажную плату (6)
вместе с датчиком на обойме привода
таким
образом, чтобы штифт
следящего механизма (2) оперся о
верхнюю

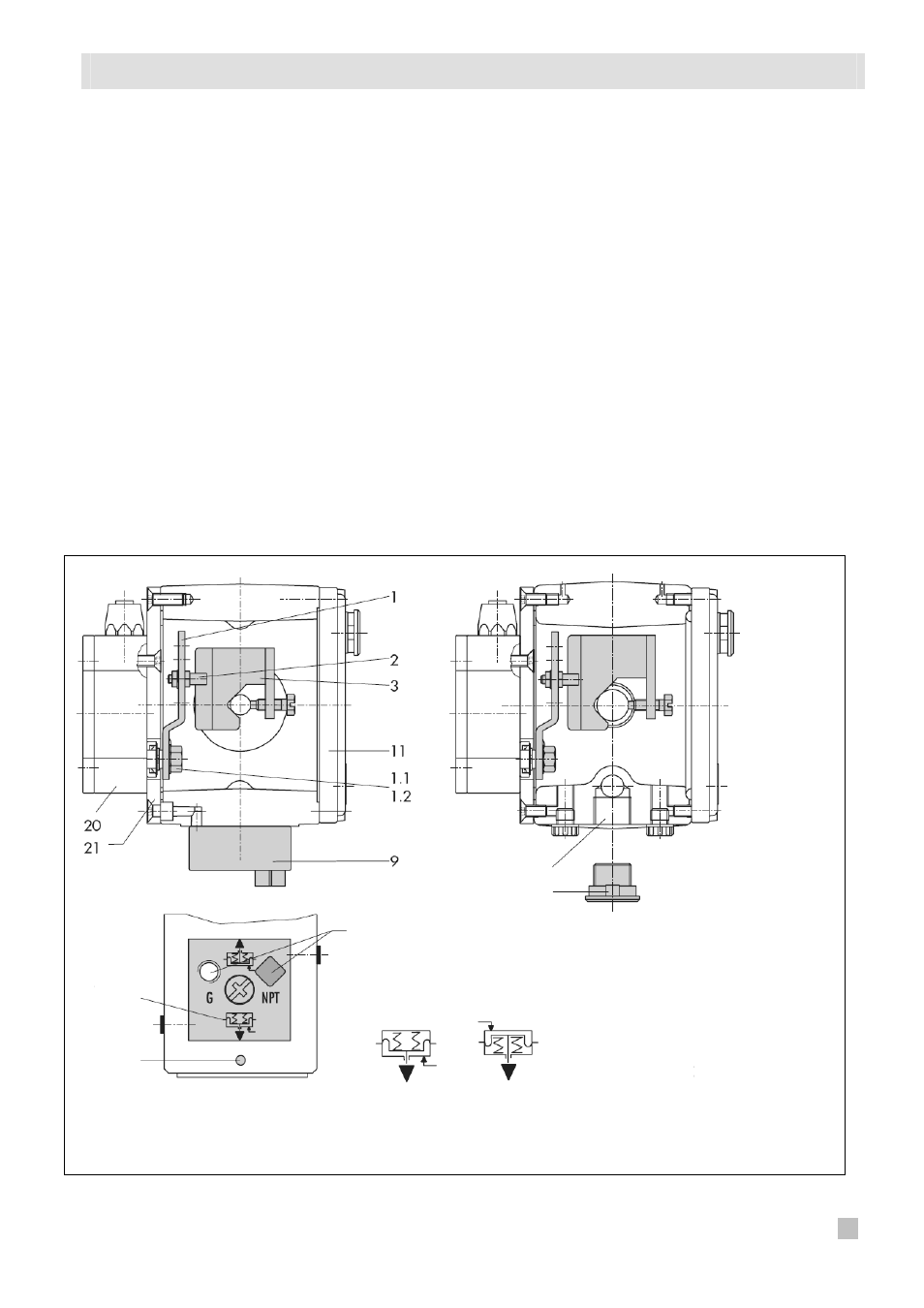

Рис. 12 • Монтаж Привода Типа 3277-5 (слева) и Привода Типа 3277 (справа)
Шток привода
выдвигается втягивается
Метка
Символ
Управляющее
давление
Управляющее
давление
Дренажная пробка
1. Рычаг
1.1. Гайка
1.2. Тарельчатая пружина
2. Штифт следящего
механизма
3. Зажим следящего
механизма
9. Плата подключений
11. Крышка
20. Датчик положения
21. Монтажная плата
